آموزش رویت MEP : کار با نواحی

تاکنون یاد گرفتیم که چگونه فضاها را در مدل Revit ایجاد کنیم. در این مقاله با مناطق (zone) آشنا خواهیم شد. دلیل استفاغده از مناطق برای گروه بندی فضاهای مشترک است. خصوصیات مناطق، داده هایی را برای محاسبه بار گرمایش و سرمایش فراهم می کنند.

در مدل Revit همیشه حداقل یک منطقه وجود دارد که پیش فرض است. اگر مناطق را ایجاد نکنید ، همه فضاها در منطقه پیش فرض گروه بندی می شوند. وقتی یک منطقه ایجاد می کنید ، فضا از منطقه پیش فرض حذف می شود.

ایجاد یک منطقه (zone)

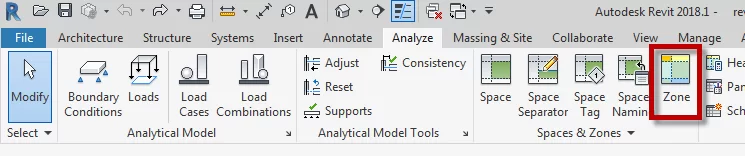

می توانید با استفاده از ابزار Zone در Revit ribbon> Analyze tab> Spaces & Zones panel منطقه ایجاد کنید .

برای فعال سازی ابزار روی zone کلیک کنید. هنگام فعال بودن ابزار می توانید این برگه متنی را مشاهده کنید. با انتخاب ابزار مناسب، می توانید فضاها را اضافه یا حذف کنید.

وقتی Add Space را انتخاب می کنید ، می توانید نشان را روی نشانگر ماوس خود مشاهده کنید.

فضاهای مشترک را انتخاب کنید و سپس روی Finish Editing Zone کلیک کنید . روش را برای گروه بندی همه مناطق مشترک تکرار کنید.

ویرایش منطقه

می توانید با انتخاب، منطقه را ویرایش کرده و گزینه Edit Zone را کلیک کنید. انتخاب یک منطقه کمی مشکل است. اگر دسته را حرکت دهید می توانید بعدا آن را راحت تر انتخاب کنید.

Edit Zone به شما امکان می دهد فضاهای بیشتری اضافه کنید یا فضایی را از منطقه خود حذف کنید.
