ایجاد اتصال Splice Joint در ادونس استیل

ایجاد Connection در ادونس استیل

یک   connection در ادونس استیل با تمام قطعات (connection objects)، موضوعات اتصال، و ویژگی ها (features) با یک عملیات واحد ایجاد می شود. در عین حال که عناصر connected موجود پردازش می شوند (مانند (shortened, coped و … ) و اتصال به صورت منطقی بین قطعات ایجاد می شود. نرم افزار Advance Steel به صورت پیش فرض شامل اتصالات پارامتریک بسیار زیادی می باشد که می توانید در پروژه ها از آنها استفاده، ویرایش کنید. اتصالات ادونس استیل توسط آیکن Connection Vault قابل دسترسی می باشند.

در نرم افزار ادونس استیل دو حالت برای اتصالات وجود دارد:

Default connections : تمام اتصالات پیش فرض در Connection Vault قابل دسترسی می باشند.

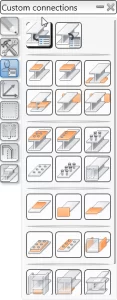

Custom connections : علاوه بر اتصالات پیش فرض، شما می توانید بر اساس استاندارد مورد نیاز، اتصالات سفارشی ایجاد و ذخیره کرده و سپس از آنها استفاده کنید. اتصالات سفارشی قابلیت پارامتریک نیز دارند.

تمام عناصر موجود در یک اتصال، شامل مشخصات و پردازش موضوعات هستند که با هم انجام می شوند و به عنوان یک محدوده اتصال به صورت باکس با رنگ خاکستری ظاهر می شود که به این باکس خاکستری connection object گفته می شود.

تمام اتصالات در ادونس استیل هوشمند می باشند، برای مثال، اگر یک تیر که بر روی آن از اتصال استفاده شده، تغییر کند، اتصال به صورت خودکار با شرایط جدید تنظیم می شود.

پارامتر های اتصال در باکس خاکستری ذخیره شده اند و می توانید با دوبار کلیک بر روی این باکس خاکستری، پنجره تنظیمات آن اتصال را باز کرده و ویرایش کنید، بنابراین داخل باکس خاکستری تمام اطلاعات مربوط به اتصال موجود می باشد ، نه به صورت اجزای جداگانه.

در فیلم آموزشی ادونس استیل زیر، شما با انجام یک اتصال (Splice Joint) آشنا خواهید شد. مشاهده خواهید کرد که نرم افزار ادونس استیل برای مدلسازی و شاپ سازه های فلزی (ساده ، پیچیده) تا چه حدی نسبت به نرم افزارهای مشابه ساده تر و حرفه ای تر می باشد.

برای درک بهتر، می توانید فیلم زیر را دانلود کنید.

نکته : شما می توانید برای تسلط به این نرم افزار قدرتمند آتودسک، آموزش Advnace Steel موجود در فروشگاه سایت را تهیه کنید.
