نکات مفید استفاده از Dynamo در ادونس استیل
از آنجایی که برنامه Dynamo برای ادونس استیل به عنوان یک ابزار بسیار قدرتمند تلقی می شود، در این بخش نکات بسیار مهمی که باید برای استفاده از داینامو در ادونس استیل بدانید را ذکر میکنیم:
۱- Dynamo Extension برای ادونس استیل ۲۰۱۷، در حال حاضر تنها با نسخه داینامو ۱٫۱٫۰ کار می کند. در صورت به روز رسانی به نسخه های بالاتر ممکن است علت متوقف شدن این برنامه در ادونس استیل ۲۰۱۷ شود. (برای نسخه های ادونس استیل ۲۰۱۸ و ۲۰۱۹ و … برنامه داینامو با نسخه های دیگر موجود است).
۲- برای یادگیری نحوه استفاده از برنامه داینامو به فروشگاه سایتIRAN-BIM مراجعه فرمائید. و آموزش برنامه داینامو در سه سطح مقدماتی ، متوسط و پیشرفته را تهیه کنید.
۳- می توانید با کمک کلید های ترکیبی CTRL + B بین نمای گراف (گره ها) و هندسه سه بعدی جابجا شوید. آیکن آن نیز در بالا سمت راست قرار دارد.
۴ – می توانید حالت اجرای اسکریپت نوشته شده در محیط Dynamo را از پایین سمت چپ به صورت Manual تغییر دهید تا با کلیک بر روی دکمه Run ، دستوران اجرا شوند. پیشنهاد می شود همیشه حالت اجرا را به صورت دستی تغییر دهید تا اجرای دستورات نوشته شده در داینامو برای Advance Steel بهتر تضمین شود، در صورت استفاده از اجرای خودکار احتمال Crash کردن برنامه زیاد می باشد.

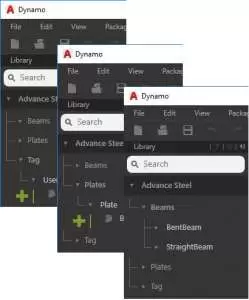

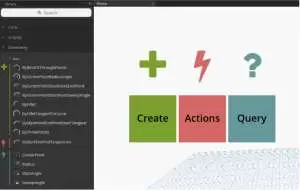

۵- در کتابخانه داینامو (Dynamo library) شما می توانید گره های (Nodes) مورد نظر را جستجو کنید، اما گاهی اوقات باز کردن دسته بندی یا Category کتابخانه ها برای استفاده از Node آسانتر می باشد.

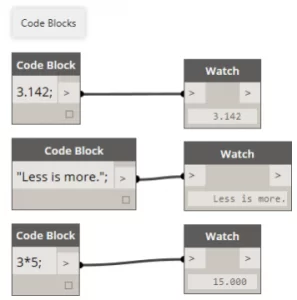

۶- با دوبار کلیک کردن در فضای کاری Dynamo، گره Code Block فراخوانی و درج می شود. در این گره می توانید ورودی توابع، اعداد و یا کدنویسی کنید.

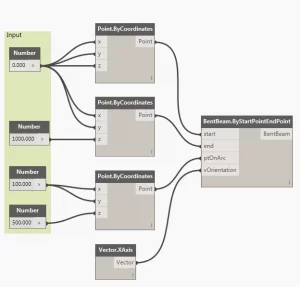

۷- در Dynamo برای مدیریت بهتر گره ها، می توانید چندین گره را انتخاب کنید و سپس از منوی کلیک راست گزینه Create Group یا کلید میانبر CTRL+G برای ایجاد گروه استفاده کنید. ایجاد گروه در داینامو به شما کمک می کند تا بتوانید آنها را رنگبندی ، کپی و یا جابجایی گره ها با هم راحت تر شود.

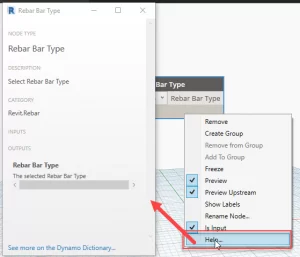

۸- هر Node (گره) در Dynamo دارای یک متن کمکی می باشد. شما می توانید با کلیک راست بر روی گره و سپس انتخاب گزینه Help ، به راهنمای آن گره دسترسی پیدا کنید.
۹- Dynamo از واحد تنظیم شده در مدل Advance Steel استفاده می کند. بنابراین اگر طول یک تیر در داینامو و در ادونس استیل ۱۰۰۰ واحد باشد، و واحد پروژه در ادونس استیل میلیمتر باشد، آن تیر به صورت ۱۰۰۰ میلیمتر تعریف می شود.
۱۰- تیر های ایجاد شده در ادونس با Dynamo از مشخصات پیش فرض (سطح مقطع، متریال، موقعیت و … ) در پنجره Advance Steel Management Tools استفاده می کنند. تنها مشخصات برخی از تیرها را می توانید با Dynamo تعیین کنید. با استفاده از Advance Steel، مشخصاتی را که با Dynamo نمی توانید اعمال کنید، تغییر دهید. به روز رسانی شکل هندسی در داینامو، بر روی تنظیمات مدل در ادونس استیل تاثیری نمی گذارد.

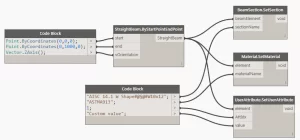

۱۱- چندین برچسب (Tag) گره می تواند به یک عنصر در ادونس استیل اختصاص داده شود.
۱۲- ارتباط بین Dynamo و Advance Steel به صورت جاده یکطرفه می باشد.(از Dynamo به Advance Steel) . شما نمی توانید یک مدل ادونس استیل را به مدل Dynamo تبدیل کنید.
۱۳- به منظور حفظ ارتباط بین داینامو و ادونس استیل، هر دو فایل داینامو (DYN) و ادونس استیل (DWG) را ذخیره کنید. وقی مدل ادونس استیل را باز می کنید، فایل داینامو را باز کنید و یکبار بر روی Run کلیک کنید تا ارتباط مجدد بر قرار شود.
۱۴- هنگامی که شما Dynamo را اجرا می کنید قادر به تغییر پنجره های (فایل ها) در ادونس استیل نمی باشید.
۱۵- بروز رسانی ساختار هندسه پیچیده در داینامو ممکن است زمان زیادی را به خود اختصاص دهد. اگر اتصالات در مدل Advance Steel وجود دارد، پیشنهاد می شود تا حالت Automatic آنها را غیر فعال کنید. بعد از اینکه مدل هندسه به روز شد، می توانید تمام اتصالات را انتخاب کرده و به صورت دستی به روز کنید.
نکته : در صورت داشتن هر گونه سوال از نرم افزار ادونس استیل و برنامه داینامو، می توانید در انجمن سایت مطرح فرمائید.
