گسترش BIM در معماری منظر به کمک REVIT

صنعت AEC در گسترش مفهوم مدل-محورِ بیم در طراحی و توسعه پروژه های زیربنایی مانند جاده ، راه آهن و پله، با ابزارهای متعددی که برای مهندسان عمران در نظر گرفته شده است ، رو به پیشرفت است. با این حال ، ابزارهایی که BIM را در حوزه نسبتاً کوچکتر معماری منظر گسترش می دهند ، تقریباً وجود ندارند. در بیشتر موارد ، معماران منظر هنوز در CAD دو بعدی کار می کنند ، حتی اگر طراحی مربوطه با استفاده از BIM انجام شده باشد. این امر مانع از آن می شود که معماران منظر از مزایای بیشمار BIM استفاده کنند.

البته ، می توان استدلال کرد که معماران منظر نیازی به ابزار BIM جداگانه ندارند ؛ بلکه می توانند از ابزارهای BIM معماران استفاده کنند. این امر تا حدی درست است . وجود ابزار اختصاصی در قالب یک افزونه در برنامه BIM مناسب است. اخیراً در Revit پلاگینی به نام Environment ساخته شده که تقریبا چنین کارکردی دارد(شکل ۱). بیایید ببینیم چه کاری می تواند برای معماران منظر انجام دهد.

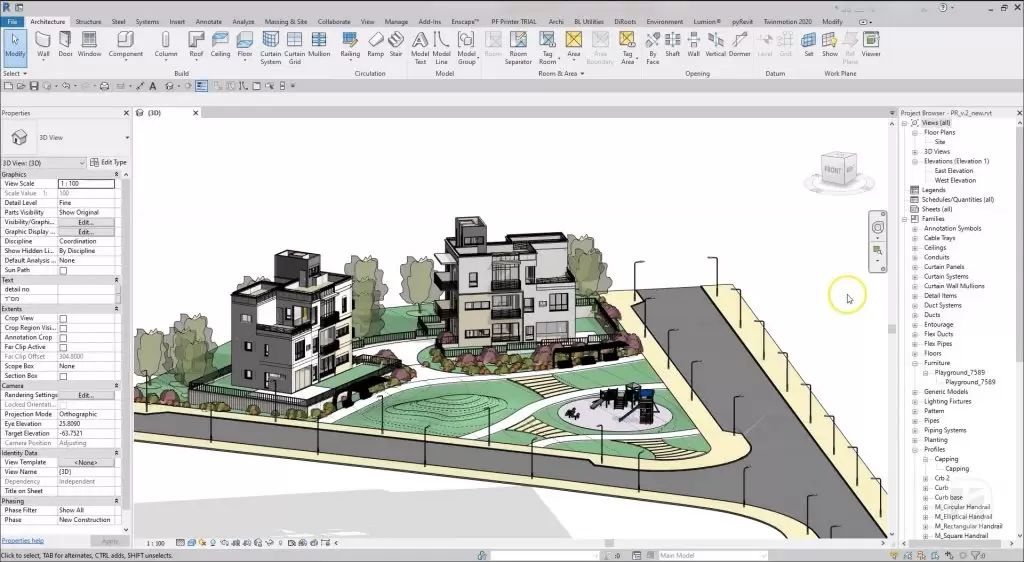

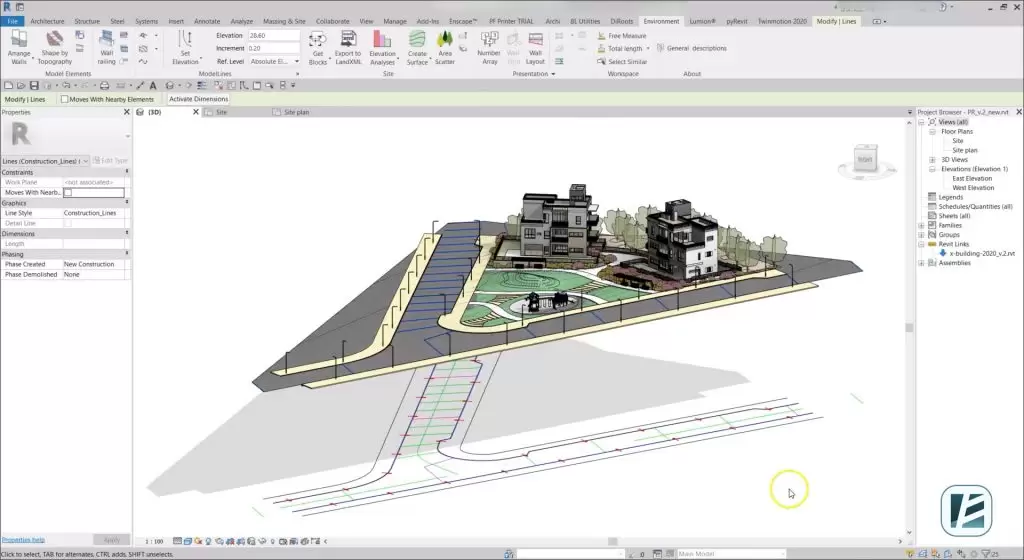

شکل ۱٫ طرح منظره ای که در Revit با استفاده از افزونه Environment ایجاد شده است.

پس زمینه

Environment یک پلاگین است که قابلیت های رویت را برای طراحی سایت و منظر گسترش می دهد. توسعه آن تقریباً چهار سال پیش توسط گروهی از معماران منظر حرفه ای شروع شد که از کار روی مدل Revit ، ناامید شده بودند. شرکتی که افزونه Environment را توسعه می دهد ، Arch-intelligence ، عضو شبکه توسعه دهندگان Autodesk است و این پلاگین در فروشگاه برنامه Autodesk ذکر شده است. پس از نصب ، یک نوار به نوار ابزار Revit اضافه می کند ، همانطور که در شکل ۲ نشان داده شده است.

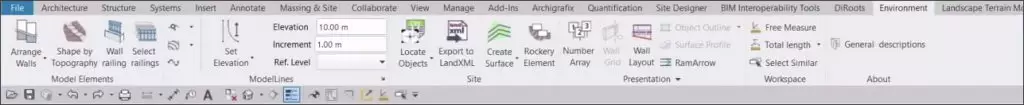

شکل ۲٫ نوار ابزار Environment در Revit.

عملکرد

بر خلاف فضای داخلی، بیرون ساختمان معمولاً شامل کار با زمین های شیب دار است، هر چند شیب بسیار ناچیز. به همین دلیل معماران منظر توپوگرافی را طراحی و ویرایش کنند ، که افزونه Environment به دو طریق آن را تسهیل می کند. اولین مورد با ایجاد یک سطح توپوگرافی از ابتدا با خطوط کانتور است (شکل ۳).

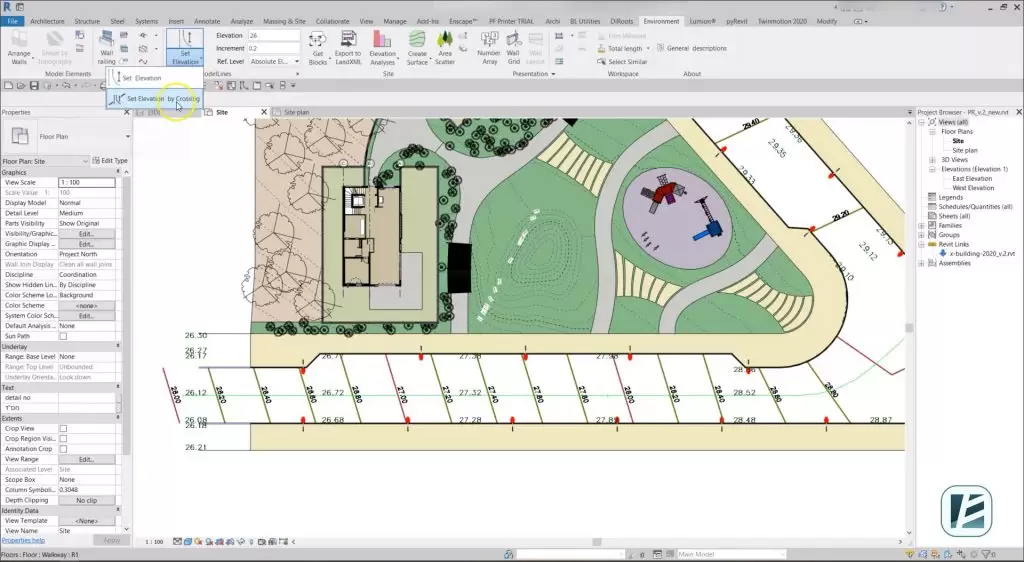

شکل ۳٫ موقعیت خطوط کانتور در ارتفاعات مناسب و ایجاد یک سطح توپوگرافی از آنها.

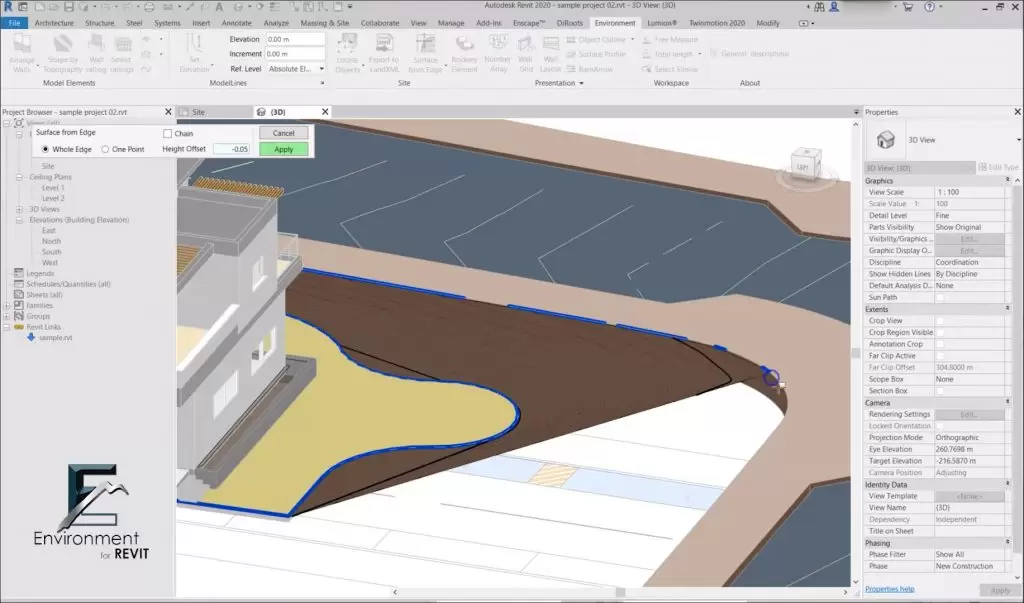

شکل ۴٫ ایجاد سطح توپوگرافی با انتخاب لبه های عناصر موجود که آن را محدود می کنند.

یکی دیگر از ویژگیهای مفید در پلاگین Environment ، امکان تجسم توپوگرافی از طریق نمایش رنگی دامنه ها و ارتفاعات آن است (شکل ۵).

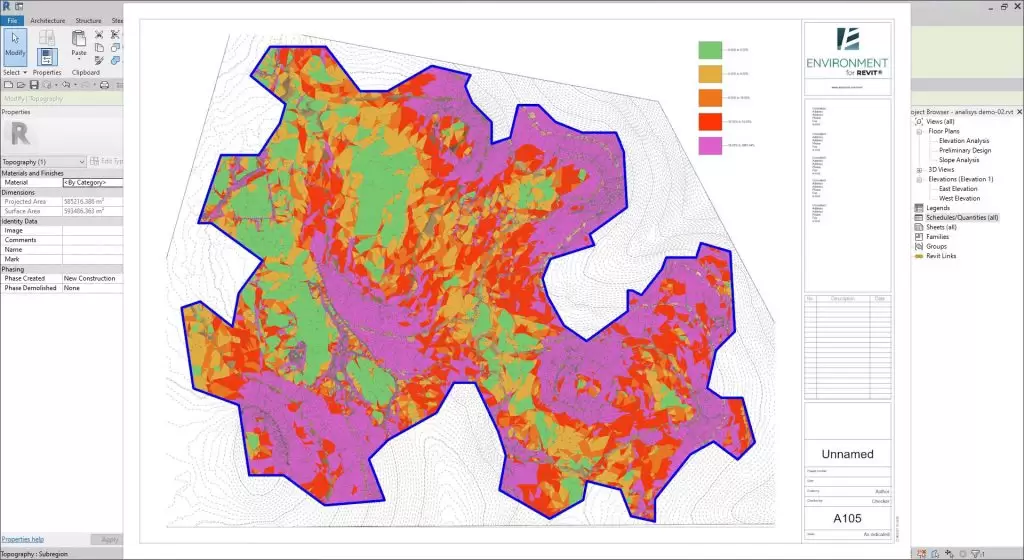

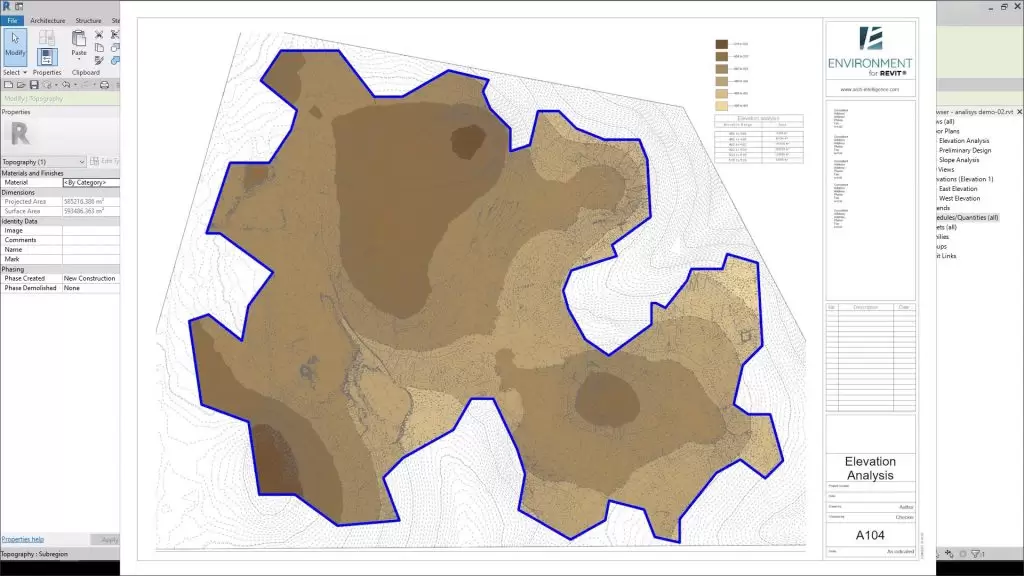

شکل ۵٫ تجزیه و تحلیل رنگ شیب ها (تصویر بالا) و ارتفاعات (تصویر پایین) توپوگرافی.

برخلاف معماری ساختمان که دیوارها معمولاً از سطحی به سطح دیگر اجرا می شوند ، که هر دو معمولاً مسطح هستند ، دیوارهای محل در امتداد زمین های شیب دار اجرا می شوند و باید با در نظر گرفتن شیب مدلسازی شوند. یک مثال در شکل ۶ نشان داده شده است.

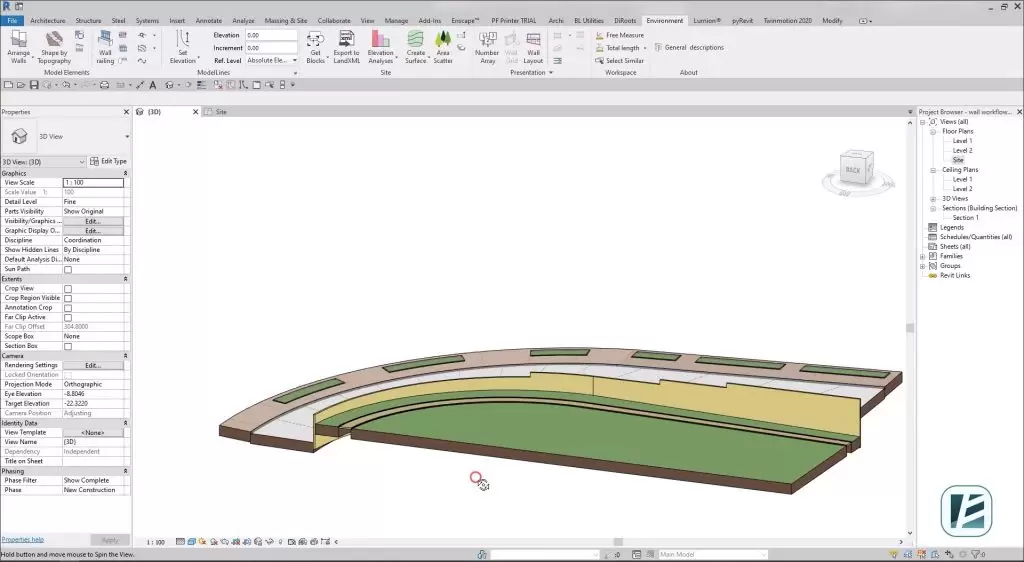

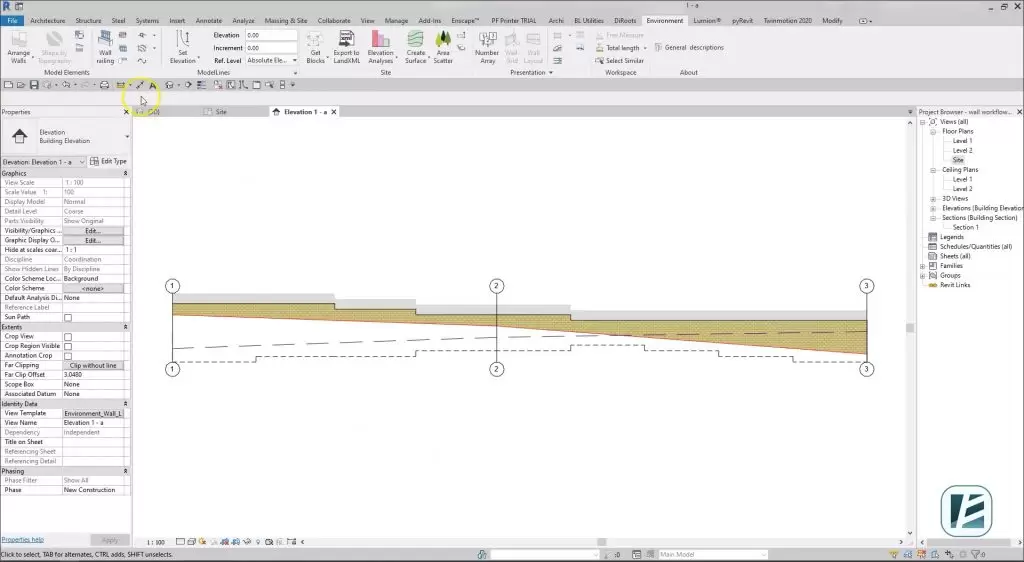

شکل ۶٫ مدلسازی یک دیوار منظر در امتداد یک زمین شیب دار.

علاوه بر مدل سازی دیوار ، قرار دادن نرده ها در قسمتهای متعدد آن نیز می تواند به صورت خودکار انجام شود. به جای قرار دادن یک آبجکت نرده بر روی هر بخش جداگانه دیوار همانطور که در Revit انجام می دهید ، یک ابزار در Environment به شما امکان می دهد کل نرده را در یک مرحله ایجاد کنید (شکل ۷).

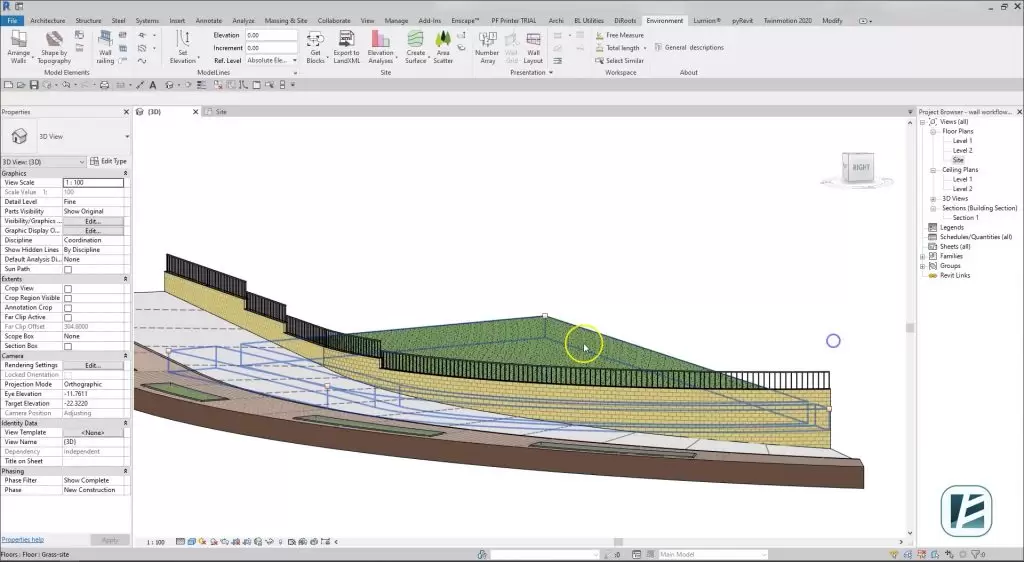

شکل ۷٫ ایجاد عناصر نرده در یک مرحله برای دیوار پله ای.

شکل ۸٫

برخی از قابلیت های اضافی افزونه شامل ابزاری برای قرار دادن عناصر بر اساس منطقه است. به عنوان مثال ، می توانید درختی را انتخاب کرده و آن را بر اساس یک شبکه خاص در منطقه ای پراکنده کنید ، یا می توانید ترکیبی از انواع درختچه ها را برای پراکندگی انتخاب کنید ، و آن را شبیه یک مکان تصادفی کنید (شکل ۹)

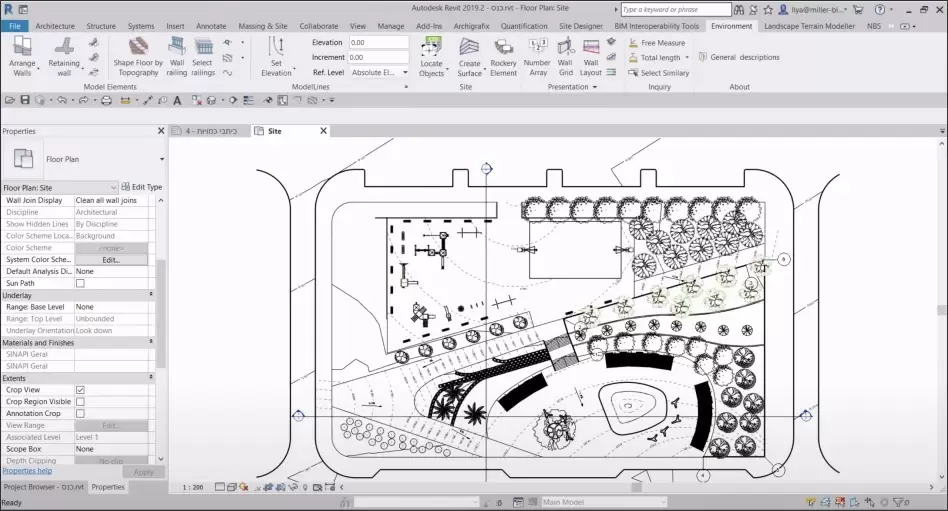

شکل ۹٫ پر کردن سریع منطقه با شاخ و برگ بر اساس تنظیمات مورد نیاز.

یکی دیگر از ابزارهای Environment که می توان با هر عنصر Revit استفاده کرد ، یک ابزار شماره گذاری خودکار برای مجموعه ای از عناصر است.  (شکل ۱۰).

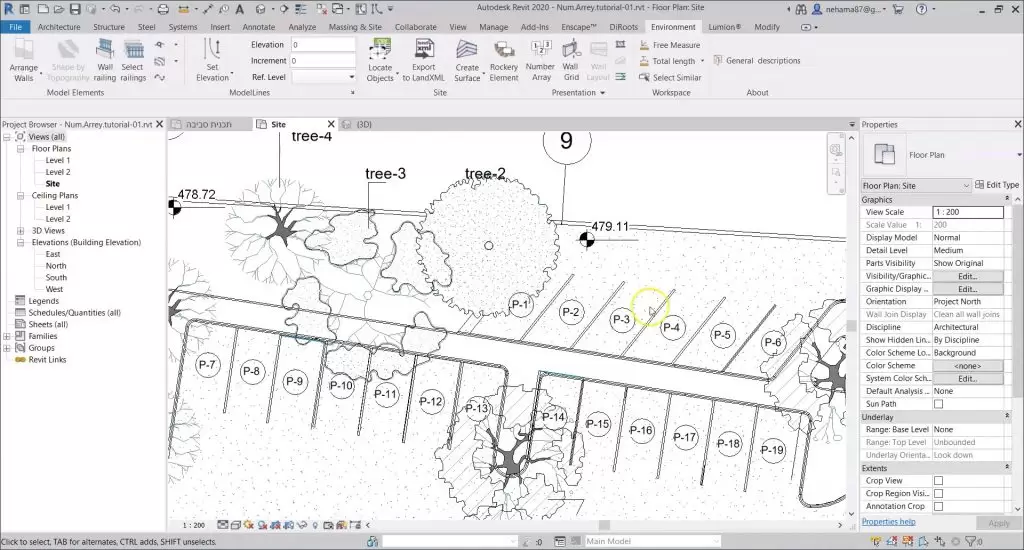

شکل ۱۰٫ شماره گذاری خودکار نقاط پارکینگ در یک مدل.

تجزیه و تحلیل و نتیجه گیری

پلاگین Environment  به ابزاری تبدیل شده است که معماران حرفه ای منظر می توانند در پروژه های Revit خود استفاده کنند ، با قابلیت هایی برای مدل سازی زمین ، تجسم و تجزیه و تحلیل توپوگرافی ، ایجاد دیوارهای بیرونی و نرده ها در امتداد سطوح شیب دار و سایر کارهای مفید. ویژگیهای دیگری که در حال توسعه است مجموعه ای از ابزارها برای اتوماسیون مناطق درجه بندی شده ، محاسبات دقیق تر است. قابلیت های پیشرفته تری مانند برنامه های آبیاری ، که مستلزم کار با عناصر MEP در Revit است ، نیز در نقشه راه قرار دارد.

عناصر ایجاد شده با Environment در Revit ، با همه برنامه هایی که با Revit کار می کنند ، از جمله مواردی که برای تجسم و ارائه هستند ، سازگار هستند.
