آموزش رویت MEP : لوله کشی آب
در این آموزش ، نحوه ایجاد مسیر لوله را در رویت MEP یاد می گیریم. راه های مختلفی برای این کار وجود دارد. در این آموزش ، نحوه ایجاد دستی مسیر لوله و اتصال وسایل لوله کشی به مسیر لوله را بررسی می کنیم.
ایجاد مسیر لوله
ابزار لوله را فعال کنید. در این قسمت قرار دارد:
Systems tab> Plumbing & Piping panel
قطر را به ۴۰ میلی متر و افست را به ۲۷۵۰ میلی متر تغییر دهید. با این تنظیمات ، لوله ۲۷۵۰ میلی متر بالاتر از سطح کف ایجاد می شود.
قبل از ادامه ، مقیاس نما را به ۱:۲۰ تغییر دهید. تنظیم مقیاس را در پایین نما می بینید. این تغییر را به این دلیل انجام می دهیم که آسان تر ببینیم.

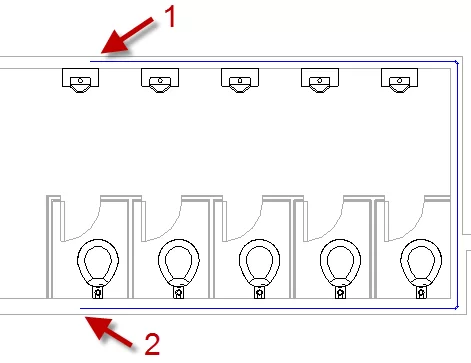

مانند تصویر زیر لوله را درون دیوارها قرار دهید.
با فعال بودن ابزار لوله ، اندازه لوله را به ۵۰ میلی متر و ارتفاع ۲۷۵۰ (همان لوله قبلی) تغییر دهید.
لوله را از مسیر موجود به اتاق بعدی اضافه کنید.
اتصال لوله کشی به لوله
با توالت شروع می کنیم. روی ابزار modify کلیک کنید و توالت مناسب را انتخاب کنید.
نماد اتصال را مشاهده می کنید. برای ایجاد لوله ، روی نماد کلیک کنید.
اگر Revit در مورد کانکتور سوال کرد ، این گزینه را انتخاب کنید:
Connector 1: Domestic Cold Water: Round: 25 mm @ 688 : In.
این توالت دارای دو کانکتور است. می خواهیم آن را به منبع آب متصل کنیم.
لوله به طور خودکار از کانکتور شروع می شود. برای کشیدن لوله بر روی لوله موجود کلیک کنید.
ایجاد یک section
برای اینکه بتوانیم لوله عمودی را انتخاب کنیم ، باید نمای دیگری را باز کنیم. یک سکشن ایجاد می کنیم.

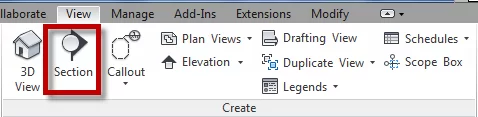

به برگه View ، Create panel بروید. بر روی Section کلیک کنید تا ابزارش فعال شود.

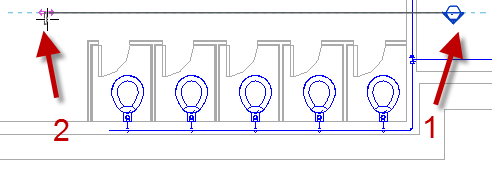

مطابق تصویر زیر ، روی نقطه شروع و پایان کلیک کنید.

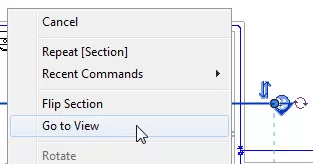

Esc را فشار دهید تا ابزار Modify فعال شود. سکشن را انتخاب کرده و کلیک راست کنید. از منو گزینه Go to View را انتخاب کنید.
نمای سکشن نمایش داده می شود.
مخفی کردن موقتی فایل لینک شده
به این دلیل این کار را انجام می دهیم که می تواند در انتخاب ما تداخل ایجاد کند. بر روی ابزار modify کلیک کنید و سپس مدل پیوند Revit را انتخاب کنید.
نکته: برای انجام این کار می توانید پنجره ، کف یا هر آبجمت را انتخاب کنید.
HH را فشار دهید تا شی پنهان شود.
اکنون لوله های اضافی و سه راهی را مانند زیر انتخاب کنید. کلید delete را فشار دهید.
به Modify tab> Modify panel بروید و روی trim/extend را کلیک کنید.
برای اتصال آنها لوله افقی و عمودی را انتخاب کنید.
HR را فشار دهید تا عنصر مخفی بازیابی شود.
برای بررسی لوله به نمای ۱ – plumbing بروید. روی نام نما در Project Browser دوبار کلیک کنید. توجه داشته باشید که Revit آرنجی را در گوشه اضافه می کند.
اکنون به نمای سه بعدی رفته و مسیر لوله را بررسی کنید. سطح جزئیات را به Fine تغییر دهید (۱). به شما امکان می دهد لوله ها را به صورت سه بعدی ببینید. Visual Styles را به Shaded تغییر دهید (۲).
ما در آموزش بعدی مسیر لوله را ادامه می دهیم.
به جمع بندی
در این آموزش ، ما می آموزیم:
- نحوه بارگیری خانواده Revit
- چگونه وسایل لوله کشی را با خانواده دیگری جایگزین کنیم
- مسیر لوله ایجاد کنید
- تجهیزات را به مسیر لوله وصل کنید
- یک بخش ایجاد کنید
- به طور موقت شی object را مخفی کرده و آن را بازیابی کنید
- مسیر را با ابزار اصلاح / گسترش به گوشه تغییر دهید
- جزئیات نمای و سبک بصری را تغییر دهید.
