آموزش رویت MEP : لوله کشی و تغییر شیب لوله

زوم کنید تا لوله تخلیه را به راحتی ببینید. دقت کنید که دستور Modify فعال باشد. در صورت لزوم چند بار Esc را فشار دهید.

نشانگر ماوس را روی یک لوله تخلیه حرکت دهید. فعلا روی لوله کلیک نکنید. کلید TAB را دو بار خود فشار دهید تا ببینید که لوله ها انتخاب شده اند.

این را باید در نوار وضعیت مشاهده کنید:

برای انتخاب لوله ها ، روی موس خود کلیک کنید.

با فشار دادن TAB بین آبجکت ها حرکت می کنید.

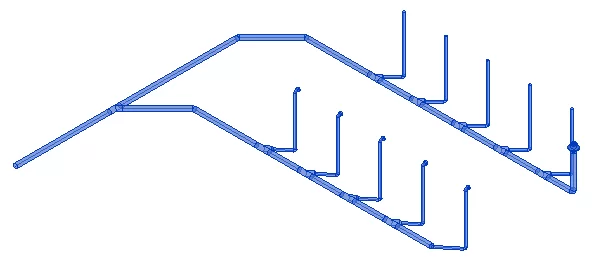

پس از انتخاب انتخاب لوله ، کلید های HI را فشار دهید تا عناصر جدا شود. اکنون ما فقط لوله ها را از نما می بینیم.

تغییر اندازه لوله

لوله مشخص شده را زوم کنید. CTRL را نگه دارید و روی لوله ها و اتصالات هایلایت شده در زیر کلیک کنید.



نکته: نگه داشتن CTRL امکان می دهد آبجکت های بیشتری را به مجموعه انتخاب اضافه کنید. هنگامی که کلید CTRL را فشار می دهید علامت + را در کنار نشانگر ماوس می بینید.

در نوار گزینه ها ، قطر را به ۸۰ میلی متر تغییر دهید.

آموزش تغییر شیب لوله

همه لوله ها را انتخاب کنید. می توانید نشانگر ماوس را بالای یک لوله قرار دهید و سپس TAB را مانند قبل فشار دهید.

روی ابزار filter در Contextual Ribbon TAB> Panel Selection کلیک کنید.

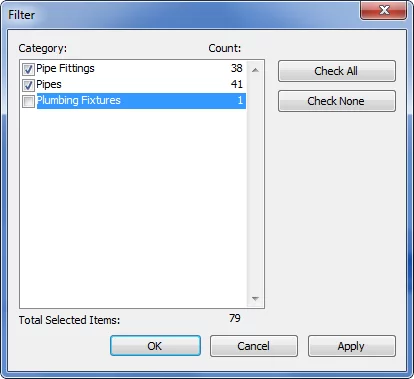

در کادر Filter ، علامت گزینه Plumbing Fixtures را بردارید. Pipe Fittings و Pipes تیک داشته باشند.

Slope را از Contextual Ribbon Tab> Edit panel کلیک کنید.

در برگه بعدی  ، مقدار slope را به ۱٪ تغییر دهید. روی Finish  کلیک کنید.

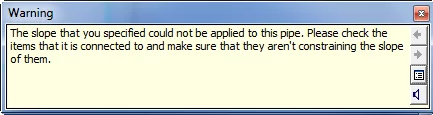

بعد از اتمام ، ممکن است این Warning را مشاهده کنید.

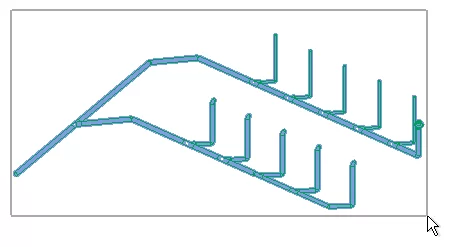

Revit لوله را در نمای سه بعدی برجسته می کند.

Revit نمی تواند مقدار شیب را برای این لوله اعمال کند ، بنابراین باید اصلاح کنیم. Revit شیب را اعمال کرد ، اما ۱٪ نیست.

لوله ، آرنج و لوله عمودی را به سمت تخلیه کف انتخاب کنید. برای حذف آنها ، روی صفحه کلید خود delete را فشار دهید.

برای اتصال مجدد لوله ، به ۱- Plumbing بروید.

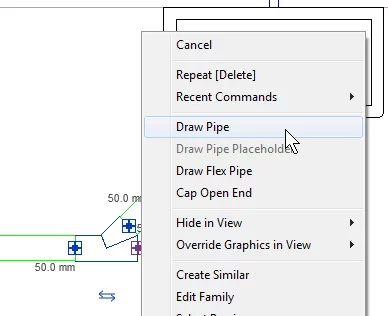

اتصالات Y را انتخاب کنید. بالای کانکتور کلیک راست کرده و از منوی زمینه Draw Pipe را انتخاب کنید.

می خواهیم لوله جدید دارای شیب ۱٪ باشد ، بنابراین در Sliped Piping ، Slope Up را فعال کرده و مقدار شیب را به ۱٪ تغییر دهید.

نکته: با تنظیم این گزینه می توانید Pipe Slope را در اولین مرحله قرار دادن لوله تعریف کنید.

اکنون اتصالات را به فاضلاب کف وصل کنید.

مدل تکمیل شده را در نمای سه بعدی بررسی کنید. لوله ای را که اضافه کرده اید انتخاب کرده و مشخصات آن را در Properties Palette بررسی کنید.

توجه داشته باشید که اکنون شیب ۱٪ است.
