در این بخش به ویژگی های اتوکد ۲۰۲۰ می پردازیم که شرکت آتودسک بر اساس نظرسنجی ها و بازخورد ها ابزارها و ویژگی هایی را به عنوان اولویت در نسخه ۲۰۲۰ اتوکد اضافه و یا تغییر داده است.

New Dark Theme (تِم جدید تیره)

رابط کاربری در اتوکد یا هر نرم افزاری، واضح ترین چیزی می باشد که همه استفاده می کنیم. طبق Feedback هایی که توسط کاربران نرم افزار اتوکد بارها و بارها برای آتودسک ارسال شده، نیاز بر این بود که تِم مشکی اتوکد باید تغییراتی داشته باشد. همچنین برای تِم روشن (Light ) نیز تغییراتی نسبت به نسخه های پایین تر کرده است.

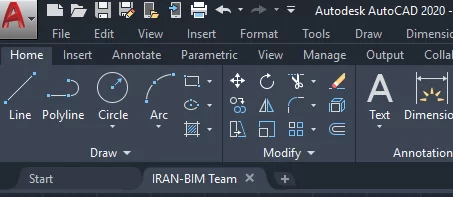

همانطوری که در تصاویر زیرمشاهده می کنید، رنگ های پس زمینه با کمی کنتراست مناسب با رنگ آیکن ها بهینه سازی شده است که کاربران بدون متمرکز شدن در بخش ترسیمات بتواند کارآیی بهتری داشته باشند.

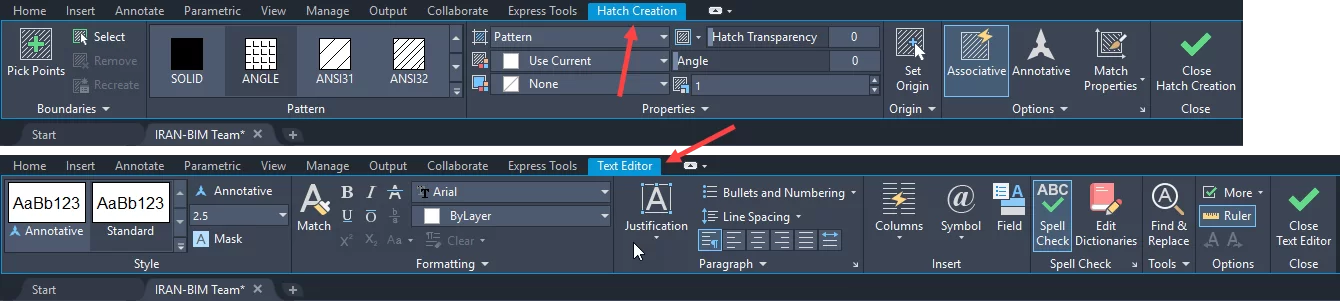

اکنون زبانه هایی که در حال ویرایش یا ایجاد فرآیندی هستید به صورت برجسته تر ظاهر می شود تا از فعال بودن آن بهتر اطمینان حاصل کنید. مانند زمانی که از ابزار Hatch یا Edit Text استفاده می کنید.

Ribbon Access (دسترسی به نوار)

می توانید از طریق روش زیر تِم پس زمینه را تغییر دهید.

Application button > Options > Display tab > Window Elements > Color Theme (Dark / Light)

Blocks Palette (پالت بلاک ها)

تا نسخه اتوکد ۲۰۱۹ چندین روش برای درج کردن Blockها به صفحه ترسیمات اتوکد در دسترس می باشد. مانند Insert، Tool Palettes و Design Center . تمام این روش ها در اتوکد به عنوان ابزارهایی استاندارد شناخته شده می باشد و کاربران بر اساس رشته ها و نوع فعالیتی که دارند از آنها استفاده می کنند.

در نسخه AutoCAD 2020 روش درج بلاک ها کلا بازنویسی شده است. دلیل اصلی بازنویسی پنجره محاوره ای Insert، ارائه پیش نمایش بصری بهتر بلاک ها برای قرار دادن در پروژه ها می باشد. پنجره محاوره ای بهینه شده Block، باعث افزایش بهره وری برای پیدا کردن و قرار دادن چندین بلاک، از جمله گزینه جدید (Repeat Placement) تکرار قرار دادن که باعث شده تا یک گام جلوتر باشید.

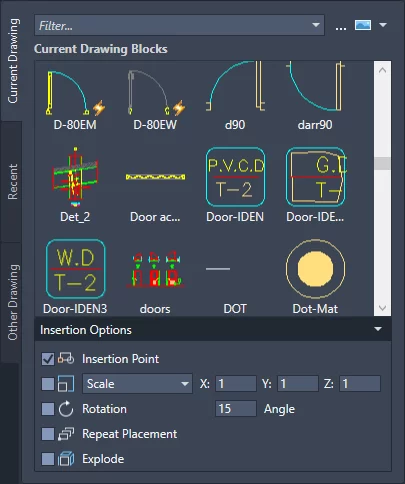

ویژگی های کلیدی در پنجره محاوره ای Blocks برای تسهیل در مشخص کردن و درج بلاک ها به طور موثر توسط سه لیست زیر انجام می شود.

Current Drawing : در این زبانه تمام بلاک هایی که در فایل جاری موجود می باشد را لیست می کند و امکان دسترسی آنها به آنها بسیار آسان می باشد. می توانید حالت نمایش آنها را به صورت آیکن یا لیست تعیین کنید.

Recent : در ای زبانه تمام بلاک هایی که به تازگی، بدون در نظر گرفتن فایل جاری استفاده شده باشد را نمایش می دهد. از این زبانه معمولا برای استفاده بلاک ها بین چند فایل باز استفاده می شود. با کلیک راست بر روی هر یک از بلاک های موجود در این زبانه، لیستی باز می شود که می توانید نسبت به حذف و یا … اقدام کنید.

Other Drawing : با کمک این زبانه می توانید یک فایل ذخیره شده اتوکد را به صورت بلاک و یا از بلاک های استفاده شده در آن پروژه استفاده کنید. این زبانه نیز بدون در نظر گرفتن فایل جاری، بلاک ها در تمام پروژه های باز نمایش می دهد.

در بالای پنجره محاوره ای بلاک، چند گزینه نیز وجود دارد که برای فیلتر کردن، جستجوی فایل و حالت نمایش بلاک ها در پنجره را کنترل می کنند.

Ribbon Access (دسترسی به نوار)

Home tab > Block panel > Insert

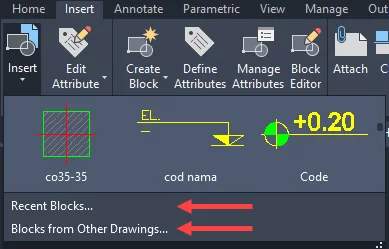

دسترسی از طریق Ribbon برای درج بلاک ها، دو گزینه جدید با نام Recent Blocks و Blocks from other Drawings را برای پروژه جاری در دسترس کاربران قرار داده است.

این دو گزینه پنجره بلاک را در زبانه های Recent و یا Other Drawing باز می کند. زبانه Current Drawing نیز بلاک های خود را در گالری Ribbon نمایش می دهد. که می توانید با کلیک و دراگ کردن و یا کلیک و قرار دادن استفاده کنید.

New and Changed Commands (دستورات جدید یا تغییر یافته)

BLOCKSPALETTE >> پنجره Blocks را باز می کند.

BLOCKSPALETTECLOSE >> باعث می شود تا پنجره Blocks بسته شود.

CLASSICINSERT  >> پنجره درج بلاک نسخه های قبلی یا کلاسیک را باز می کند.

INSERT >>  دستور BLOCKSPALETTE را خارج از اسکریپت، که برای سازگاری با اسکریپت باز می کند.

-INSERT >> با کمک خط فرمان دستور Insert را اجرا می کند.

 Purge Redesign (طراحی مجدد Purge)

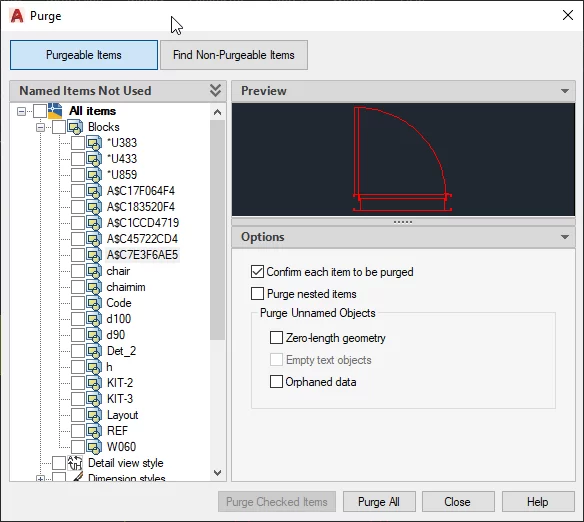

ویژگی Purge برای آسانتر تمیز کردن ترسیم و سازماندهی تجدید نظر و مجدد طراحی شده است. گزینه های options تقریبا مانند نسخه های قبل می باشد، اما بخش Preview برای پیش نمایش آیتم انتخاب شده قابلیت تغییر سایز را دارد.

* توجه داشته باشید که اکنون می توانید با گزینه zero-length geometry بدون پاکسازی empty text objects ، پاکسازی کنید.

* برای پاکسازی دسته ای و یا به صورت جداگانه، پشت هر آیتم یک Checkbox قرار داده شده است.

* دکمه Find Non-Purgeable Items که اضافه شده است، اطلاعاتی درباره چرا موارد بررسی شده را نمی توان پاکسازی کرد را به ما می دهد که در بسیاری از موارد مفید خواهد بود.

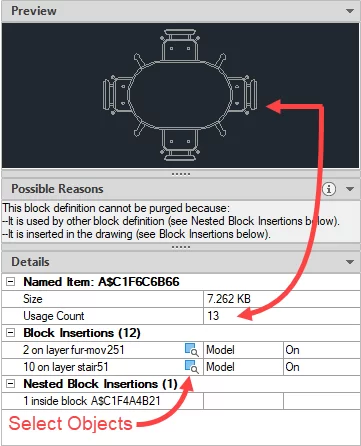

* برای موضوعاتی که نمی تواند پاکسازی شود، یک بخش جدیدی طراحی شده است که در آن تعداد موضوعات در هر لایه و تاثیر آنها بر حجم فایل را نشان می دهد. همچنین دکمه ای با نام Select Objects اضافه شده است که با کلیک بر روی آن، موضوعاتی که امکان پاکسازی را ندارد در صفحه ترسیم بزرگنمایی و انتخاب می کند.

Ribbon Access (دسترسی به نوار)

Manage tab > Cleanup panel > Find Non-Purgeable items and Purge

این دو گزینه تعیین می کند هنگامی پنجره Purge باز می شود، کادر محاوره ای کدام یک از گزینه های Purgeable Items یا Find Non-Purgeable Items نمایش داده شوند.

Changed Commands (دستورات تغییر کرده)

Purge >> پنجره محاوره ای که طراحی مجدد شده را باز می کند.

DWG Compare Enhancements (افزایش بهره وری مقایسه DWG)

اولین بهینه سازی که به ویژگی DWG Compare اضافه شده است این است که اکنون می توانید به طور مستقیم فایل جاری را با فایل دیگر مقایسه و ویرایش کنید. مقایسه در ترسیم جاری انجام می شود. هرگونه تغییری که شما در فایل ترسیمی جاری و یا فایل مقایسه انجام دهید به صورت هوشمند و پویا مقایسه و برجسته (highlight) می شود.

برای تسهیل ویرایش مستقیم در حالت مقایسه، گزینه ها و کنترل کننده هایی برای این ویژگی در نوار ابزاری که در بالای صفحه ظاهر می شود گنجانده شده است. با کمک ابزارهای این نورا ابزار می توانید تنظیمات مورد نظر را در زمان مقایسه و … انجام دهید.

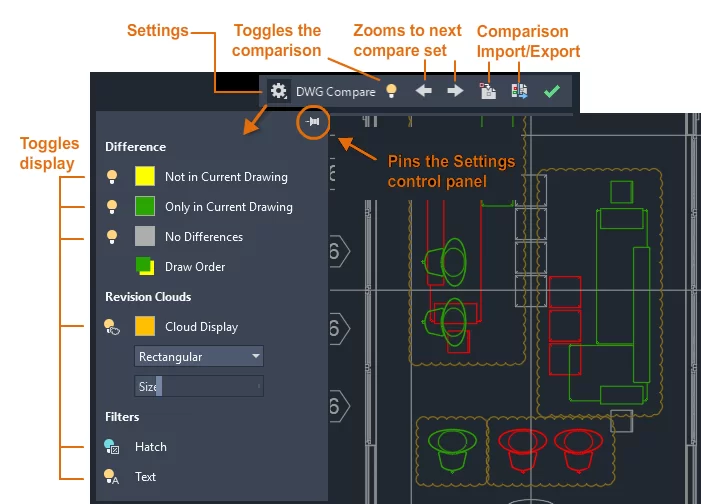

همچنین می توانید با کلیک بر روی جعبه رنگ هر کدام، رنگ های هر ترسیم را تغییر دهید. در تصویر زیر می توانید نوار ابزار و گزینه های DWG Compare را مشاهده کنید.

Ribbon Access (دسترسی به نوار)

Collaborate tab > Compare panel > DWG Compare

New Commands (دستورات جدید)

COMPARECLOSE >> این دستور، نوار ابزار مقایسه را می بندد و از حالت مقایسه خارج می شود.

COMPAREEXPORT >> نتایج حاصل از مقایسه را به صورت یک ترسمی جدید که snapshot خوانده می شود، خروجی می گیرد.

COMPAREIMPORT >> موضوعات را از فایل مقایسه به فایل جاری وارد می کند.

Quick Measure (اندازه گیری سریع)

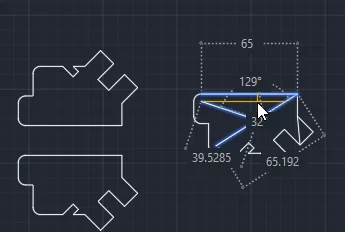

اکنون اندازه گیری با گزینه جدید Quick از دستورات MEASUREGEOM بسیار سریعتر شده است. با استفاده از این گزینه، می توانیدابعاد، فاصله ها و زوایای یک ترسیم دوبعدی را به سرعت مشاهده کنید.

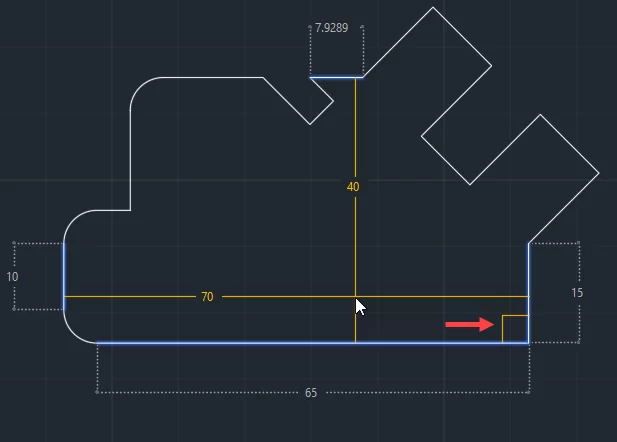

هنگامی که این گزینه فعال باشد، ابعاد و فاصله ها و زوایای موضوعات را در یک ترسیم با حرکت موس بین موضوعات به صورت پویا و هوشمند نمایش می دهد. در بخش هایی که زاویه دقیق ۹۰ درجه باشد با یک مربع نارنجی رنگ نمایش می دهد و بقیه قیمت ها را با اندازه دقیق می توانید مشاهده کنید. مانند تصویر زیر.

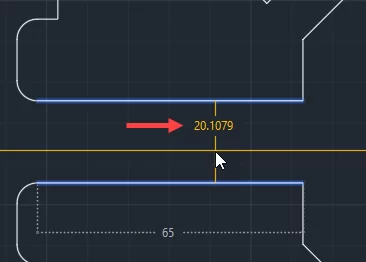

هنگامی که دو موضوع با هم به صورت موازی ترسیم شده باشند، فاصله بین آنها اندازه گیری می شود. مانند تصویر زیر.

نکته : در مناطق و ترسیمات پیچیده و شلوغ برای اینکه سردرگم نشوید، پیشنهاد می کنیم حتما Zoom کنید تا بتوانید انداه گیری دقیق تری داشته باشید.

Ribbon Access (دسترسی به نوار)

Home tab > Utilities panel > Measure/Quick

Changed Commands (دستورات جدید)

MEASUREGEOM >> یک گزینه Quick در خط فرمان برای اندازه گیری سریع و پویا اضافه شده است.

Performance Improvements (ارتقاء کارایی)

* یک تکنولوژی نصب جدیدی برای نصب نرم افزار بر روی solid state drives (SSD) ایجاد شده است که به طور چشمگیری زمان نصب را تسریع می بخشد. به طور معمول زمان نصب نرم افزار نصف می شود.

* زمان دسترسی به شبکه برای xrefها، بلاک ها و فایل های پشتیبان بهینه شده اند. فایل های پشتیان شامل مواردی هستند که با hatches, tool palettes, fonts, linetypes, template files, standards files و غیره مرتبط می باشند. درجه بهبود به اندازه فایل و مقدار ترسیمات داخل شبکه بستگی دارد.

Support for Cloud Services (پشتیبانی از خدمات ابری تحت وب)

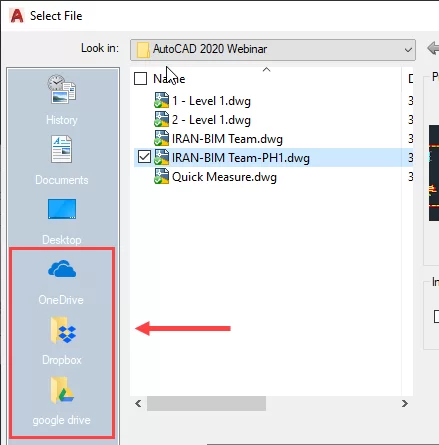

در حا حاضر AutoCAD 2020 از اتصال و ذخیره سازی فایل ها با چند سرویس دهنده خدمات ابری در هنگام Open یا Save و Save As پشتیبانی می کند. با توجه به آن چیزی که نصب و استفاده می کنید در پانل سمت چپ پنجره انتخهاب فایل، لیست می شود. مانند Dropbox، Google Drive ، OneDrive

Save to Web & Mobile Enhancements (بهینه سازی در ذخیره فایل ها بر روی وب یا موبایل)

اتوکد ۲۰۲۰ شامل پشتیبانی اضافی برای AutoCAD Web و AutoCAD Mobile می باشد که به شرح زیر می باشند.

* شامل Xrefs و فایل های ترسیمی است که شما بر روی AutoCAD برای دسترسی ذخیره می کنید.

Access (دسترسی)

Quick Access toolbar > Save to Web & Mobile and Open from Web & Mobile

Graphics Configuration (پیکربندی گرافیک)

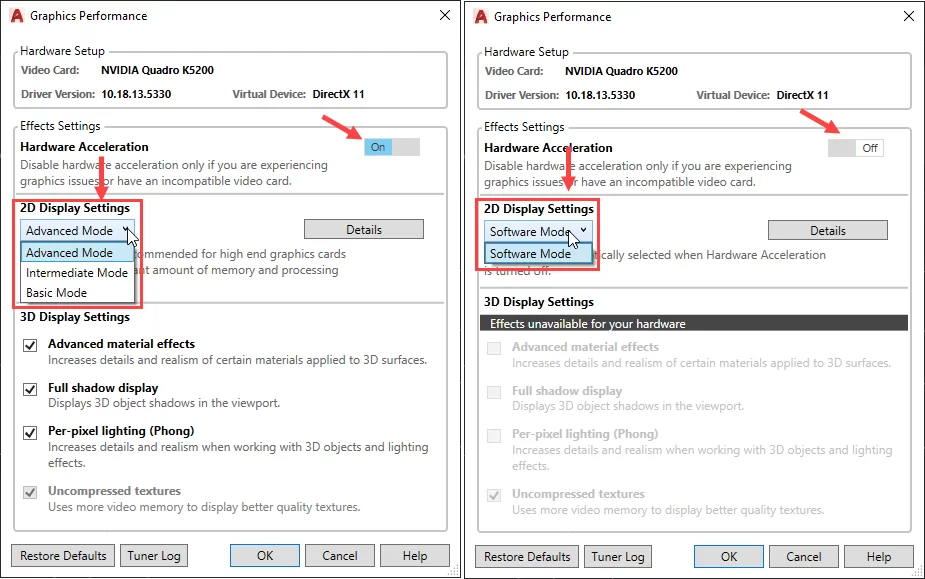

اتوکد ۲۰۲۰ اکنون با درایورهای متفاوتی مانند (Dx9, Dx11, or no driver) و یا مانیتور هایی با وضوح بالا (۴K) و dual monitors به درستی اجرا می شود. علاوه بر این، گزینه های جدیدی به پنجره تنظیمات گرافیک اضافه شده است.

Access (دسترسی)

دستور GRAPHICSCONFIG را در خط فرمان تایپ کنید.

Changed Commands (دستورات تغییر یافته)

GRAPHICSCONFIG >> تنظیمات ۲D Display Settings را برای تنظیم مجدد در پنجره Graphics Performance نمایش می دهد.

-GRAPHICSCONFIG >> 2D Display Settings را در خط فرمان پشتیبانی می کند.

Security Enhancements (ارتقاء امنیت )

در زیر چند نکته برجسته انجام شده در AutoCAD 2020 برای امنیت سایبری ذکر می شود. شرکت آتودسک با توجه به ماهیت حساس برخی از این ایرادات، از ارائه جزئیات بیش از حد اجتناب کرده است.

* چهار exploits در فایل های داده های خاص که توسط اتوکد ایجاد می شده اند بسته شده است.

* چندین وابستگی به DLL ها و یا اجزای دیگر مورد استفاده در اتوکد با آسیب پذیری شناخته شده، حذف و یا ارتقاء پیدا کرده اند.

* یک آسیب پذیری شناخته شده در اتوکد، در حال تغییر می باشد که در آینده جایگزین می شود.

* یک آسیب پذیری در سرور بسته شده و ارتقاء پیدا کرده است.

اطلاعات دقیق تر را می توانید در کلیپ زیر مشاهده کنید:
