آموزش Revit 2021

نرم افزار AutodesK Revit امروزه در سراسر دنیا به عنوان قوی ترین نرم افزار مدلسازی اطلاعات ساخت (BIM) برای رشته ها مختلف (معماری، سازه و تاسیسات) مورد توجه و استفاده قرار می گیرد. این نرم افزار هر سال با انتشار نسخه جدید، باعث ارتقاء کیفیت در صنعت ساخت و ساز می باشد. در نسخه رویت ۲۰۲۱ نیز ما شاهد تغییرات حیرت انگیزی هستیم که به صورت خلاصه آنها را عنوان می کنیم. برای اینکه با این تغییرات بیشتر آشنا شوید، حتما ویدئوی اضافه شده در زیر را کامل مشاهده کنید.

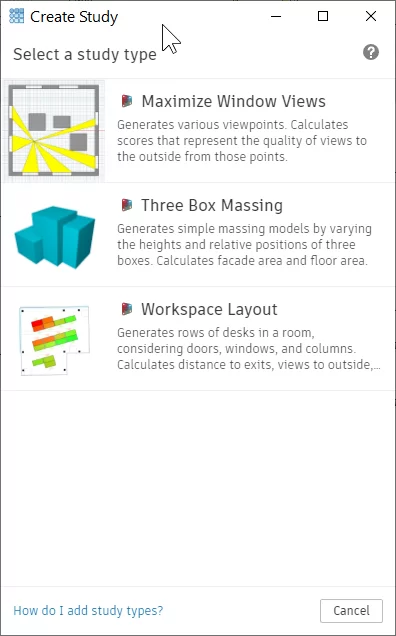

Generative design : با کمک این ابزار، کاربران می توانند بر اساس اهداف و محدودویت های خود،بهترین راه حل طراحی را کشف کنند و یا از بین راه حل های موجود بهترین را انتخاب کنند. این ابزار در نسخه Revit 2021 به عنوان برترین ابزار برای معماران و مهندسان می باشد.

Slanted walls : به سادگی دیوار مورب یا کج ترسیم کنید. اکنون در نسخه رویت ۲۰۲۱ پارامتری به عنوان Cross-Section در پنجره Instance Properties اضافه شده است که می توانید مقادیری بین ۹۰ تا ۹۰- وارد کنید.

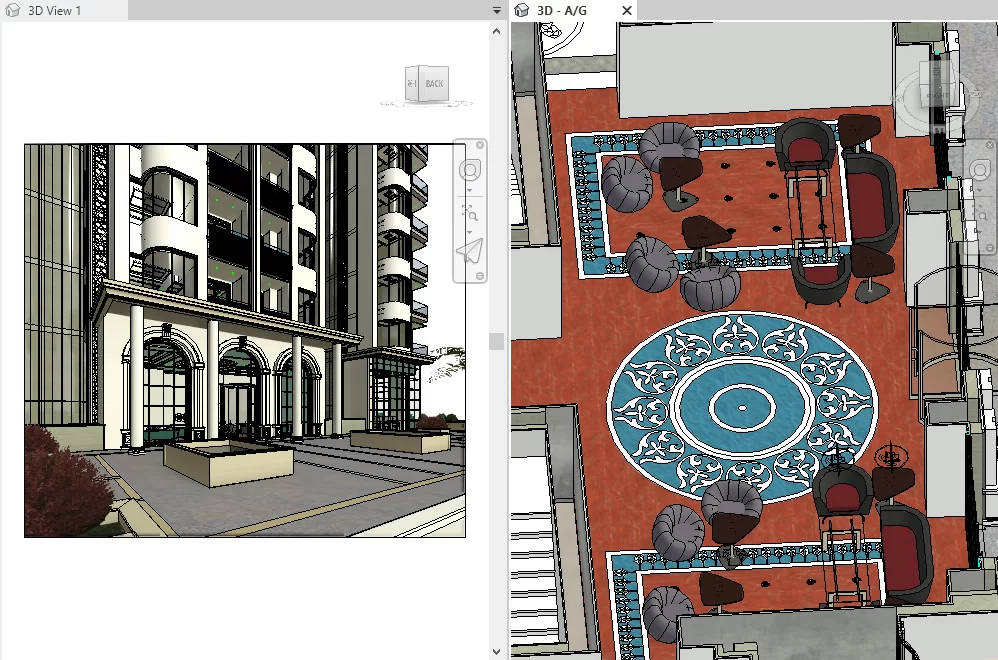

Enhanced realistic views : از قسمت View Control Bar گزینه Ray-trace از لیست Visual Style حذف شده است و به جای آن حالت Realistic بسیار بهینه شده است. با انتخاب این گزینه عناصر در دید سه بعدی بسیار با کیفیت نمایش داده می شود و همچنین چرخش در آن سریعتر از نسخه های قبل می باشد.

Link and unload PDF and images : از قابلیت های جالب دیگر این می باشد که امکان لینک کردن فایل های PDF و تصاویر به پروژه رویت می باشد. این قابلیت باعث می شود که اگر آن فایل ها بروزرسانی شوند، اکنون به Reload در رویت بروز می شوند. همچنین در پنجره Manager Link دو زبانه برای مدیریت فایل های PDF و Image لینک شده،اضافه شده است.

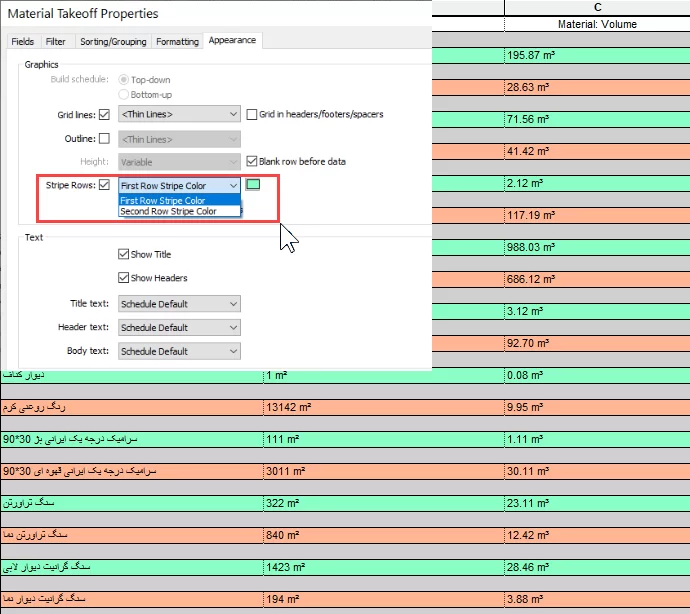

Stripe rows in schedules on sheet views : برای بخش جدول متره نیز ویژگی جالبی اضافه شده است که این امر برای متره های بزرگ بسیار دارای اهمیت می باشد. اکنون در پنجره schedule می توانید برای سطرهای جدول متره رنگ بندی کنید. این رنگ بندی به صورت یکی در میان قابل کنترل می باشد. همچنین می توانید مشخص کنید که آیا این رنگ ها در Sheet نیز اعمال شود یا خیر.

Bridge categories : از آنجایی که در چند سال اخیر Autodesk به شدت بر روی Infrastructure یا زیر ساخت ها نرم افزار Infraworks را توسعه داده است و این نرم افزار ارتباط خوبی با Revit دارد، به همین منظور در نسخه رویت ۲۰۲۱ یک Category با نام Infrastructure اضافه شده است که برای بخش مدل ۲۶ و برای Annotation ها ۲۰ دسته جدید تعریف گردید است.

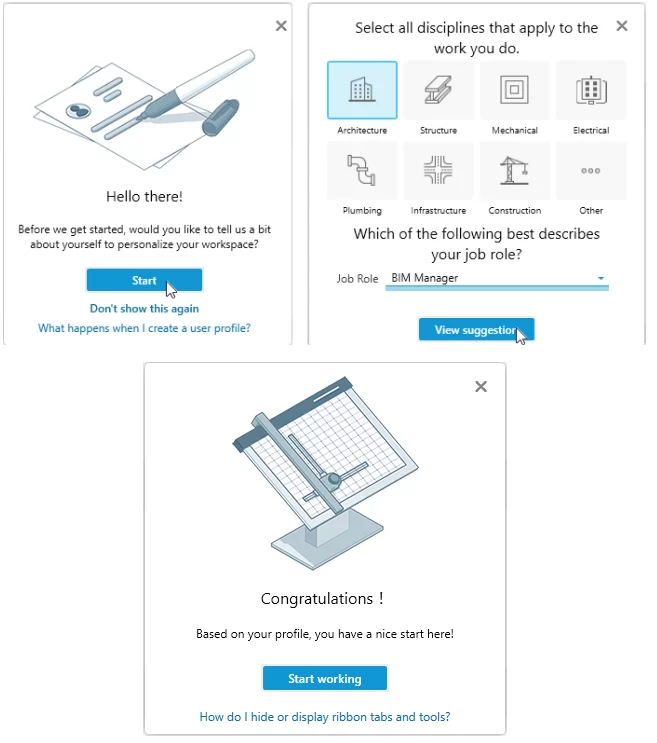

Customized workspace : هنگامی که اولین بار نسخه رویت ۲۰۲۱ را پس از نصب اجرا می کنید با پنجره ای با نام User Profile روبرو می شوید که به شما امکان می دهد تا با توجه به مسئولیت، شغل و تخصصی که دارید، چیدمان پیشنهادی محیط کاری رویت را انجام دهد.

View filters – Enable in view : یکی از بزرگترین مشکلاتی که در نسخه های قبل ۲۰۲۱ برای بخش Filterها داشتیم این بود که امکان غیرفعال کردن در دیدی که تنظیم شده بودند، وجود نداشت. از آنجایی که تنظیمات این فیلترها بسیار زمانبر می باشد نیاز به مدیریت بهتری بوده که در نسخه ۲۰۲۱ با اضافه شدن ستون Enable in view می توانیم به آسانی فیلترهای اعمال شده به دید جاری را کنترل و مدیریت کنیم.

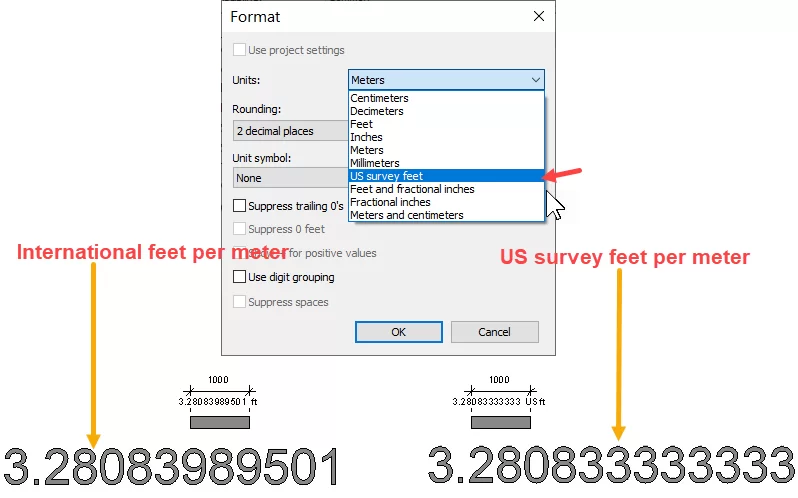

US Survey Feet : یک نوع واحد جدید برای بخش طول اضافه شده است.

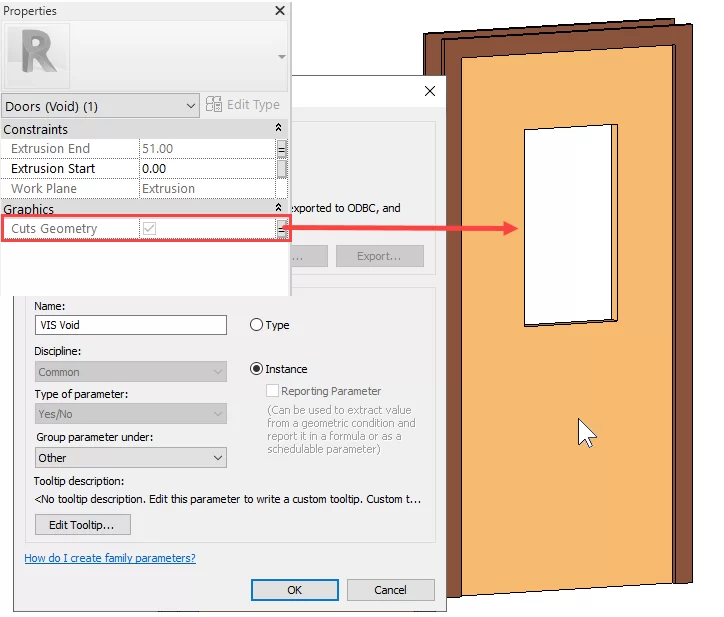

Cuts Geometry : در محیط فمیلی پارامتر جدیدی با عنوان Cuts Geometry اضافه شده است که به شما این امکان را می دهد تا به سادگی بتوانید برای voidها نیز از شرط YES/NO استفاده کنید. این ویژگی برای ایجاد فمیلی هایی با قابلیت انعطاف پذیری بالاتر کمک می کند. به زبان ساده، با این پارامتر می توانید کنترل کنید که آیا Void ایجاد شده بر روی عنصر، در مدل نمایش داده شود یا خیر.

بهینه سازی Design options : اکنون در پنجره Design options، تمامی option setهایی که ایجاد می کنید بر اساس حروف الفبا مرتب می شوند. همچنین از طریق پنجره View templates می توانید نوع Option Set مورد نظر را برای دیدهای مشابه انتخاب کنید.

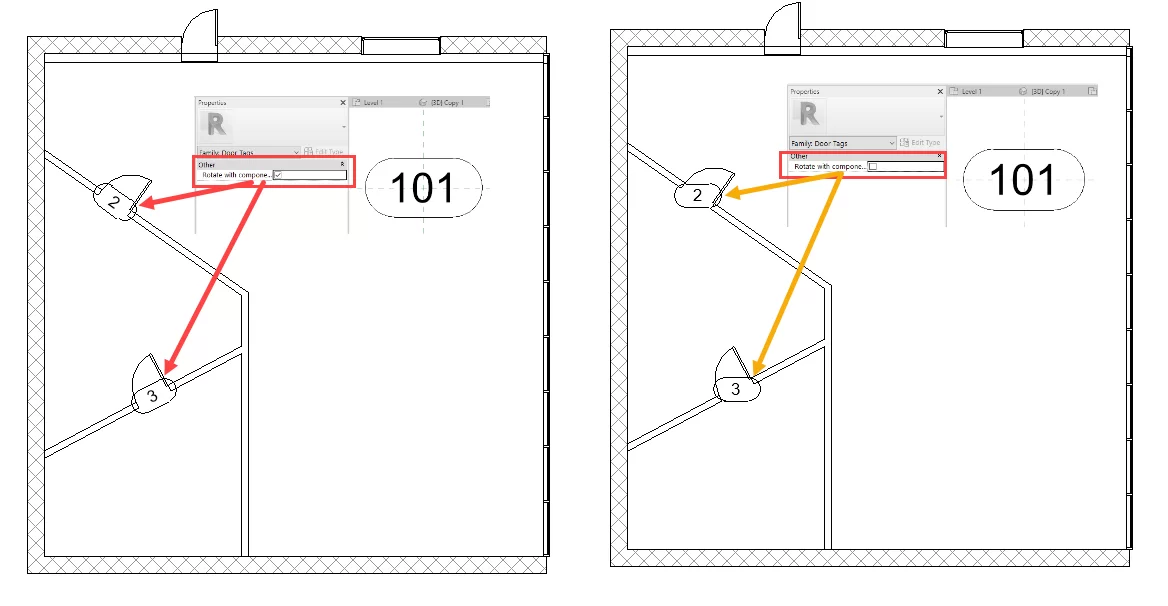

Tag Rotation : هنگامی که فمیلی Tag میسازیم و بر روی عناصری که مورب هستند قرار می دهیم، همتراز با آنها قرار نمی گیرند و فقط افقی و عمودی می باشند، اکنون با کمک پارامتر Rotate With Component در محیط فمیلی آنها، می توانید مشخص کنید که این Tagها همتراز با مولفه های خود قرار گیرند.

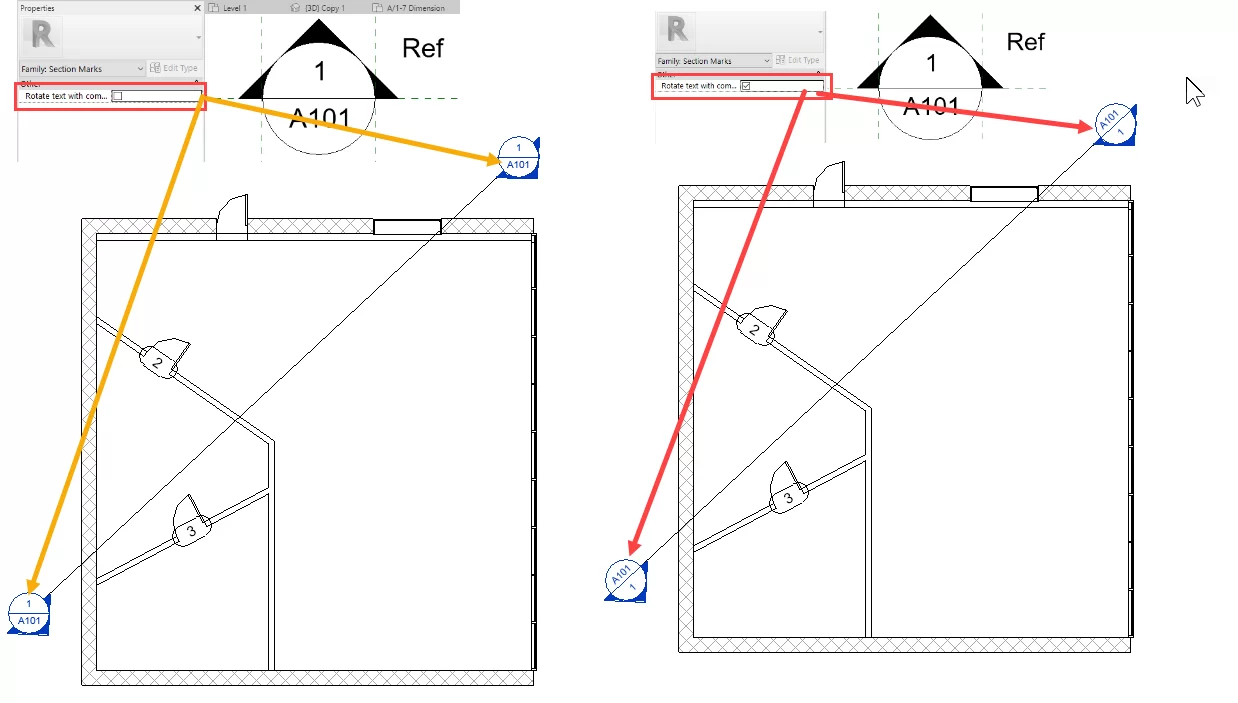

Rotate Section Heads : پارامتر Rotate With Component برای متن های نمادهای خطوط برش نیز قابل استفاده می باشد و در صورت فعال بودن، متن هایی که در این سیمبل ها نوشته می شود همتراز با خط برش قرار می گیرند.

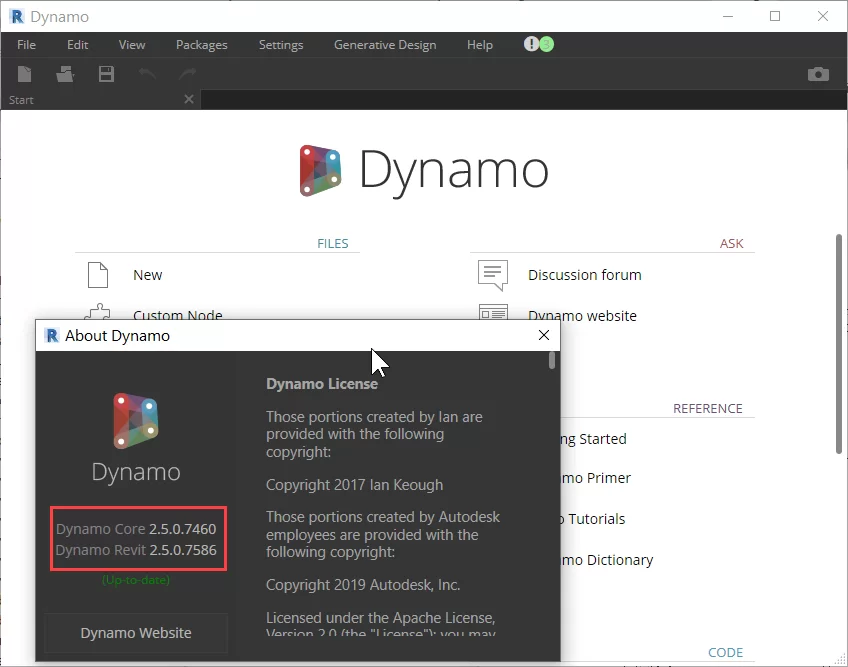

Dynamo Revit 2.5 : با نصب رویت ۲۰۲۱، برنامه Dynamo Revit 2.5 همراه با آن نصب می شود.

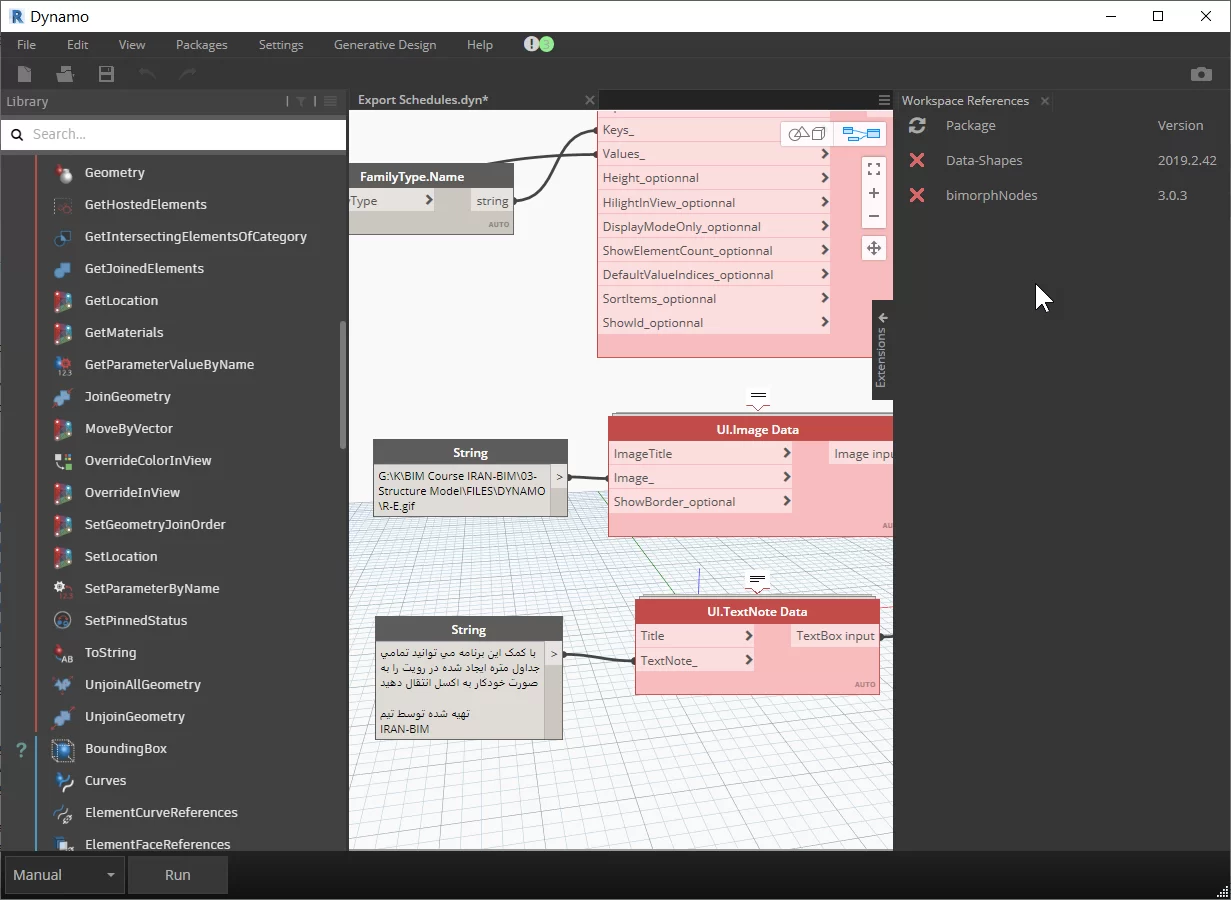

New Dynamo Revit nodes : در داینامو نسخه ۲٫۵ برای دسته بندی Element ، ۱۰ نوع گره جدید اضافه شده است. همچنین بیش از ۳۰ گره بهینه و باگ های متعددی برطرف شده است.

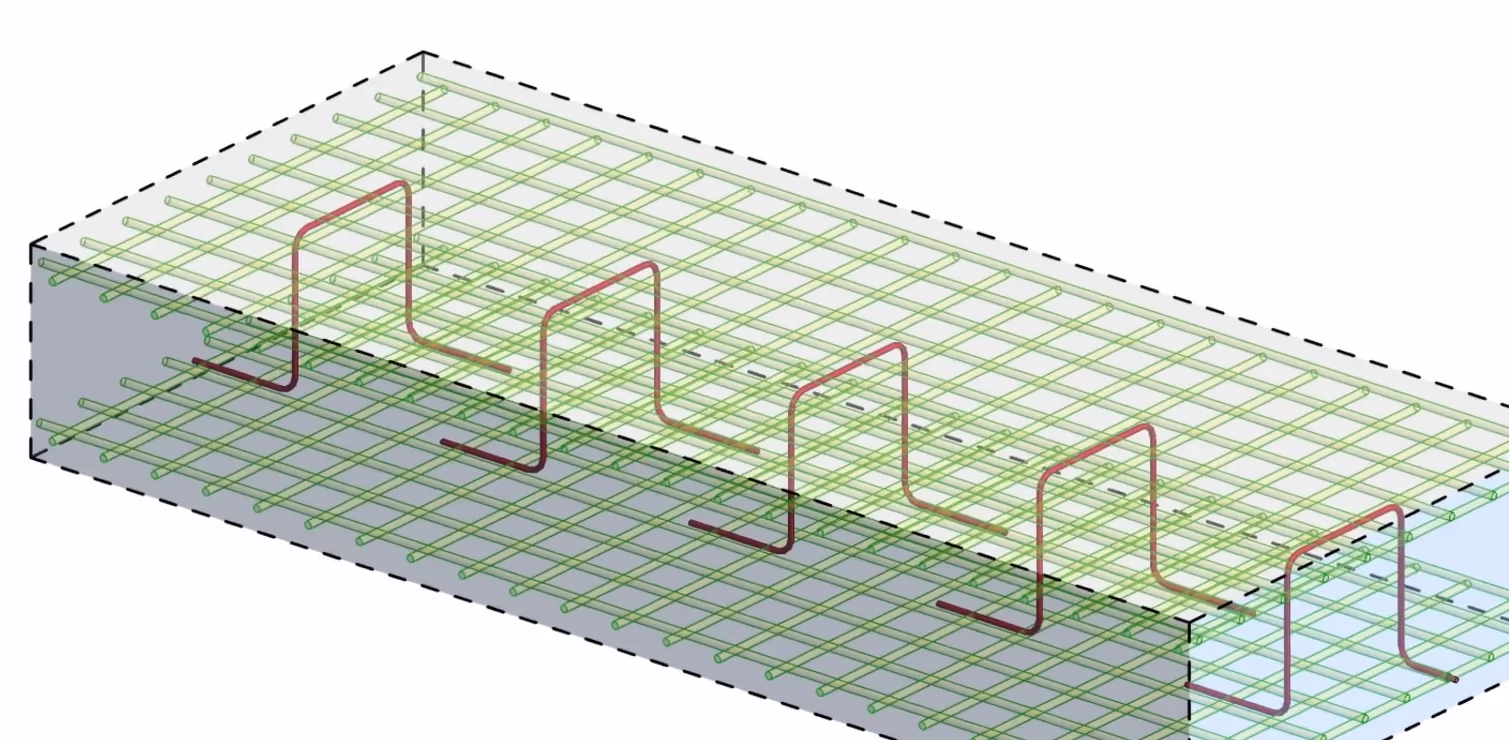

New standard 3D rebar shapes : در نسخه رویت ۲۰۲۱ برای بخش سازه، یک میلگرد استاندارد جدیدی اضافه شده است که برای مدلسازی خرک می توانیم استفاده کنیم. وجود پارامتر های چرخش مقدار خم میلگردها این قابلیت را ایجاد کرده است.

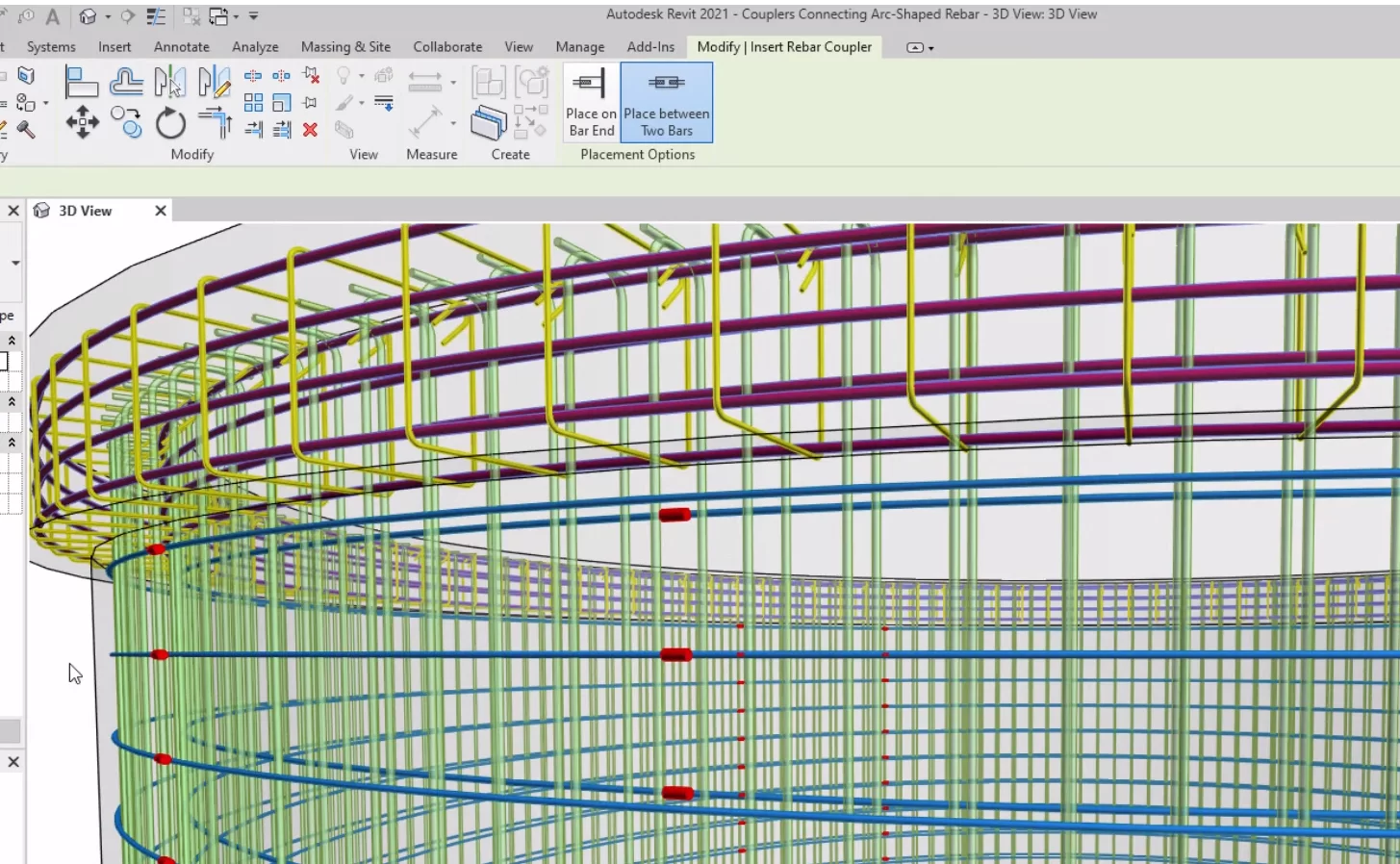

Couplers connecting arc-shaped rebar : اکنون برای میلگردهایی که بر روی عناصر کمانی شکل قرار می گیرند امکان اضافه شدن کوپلر وجود دارد.

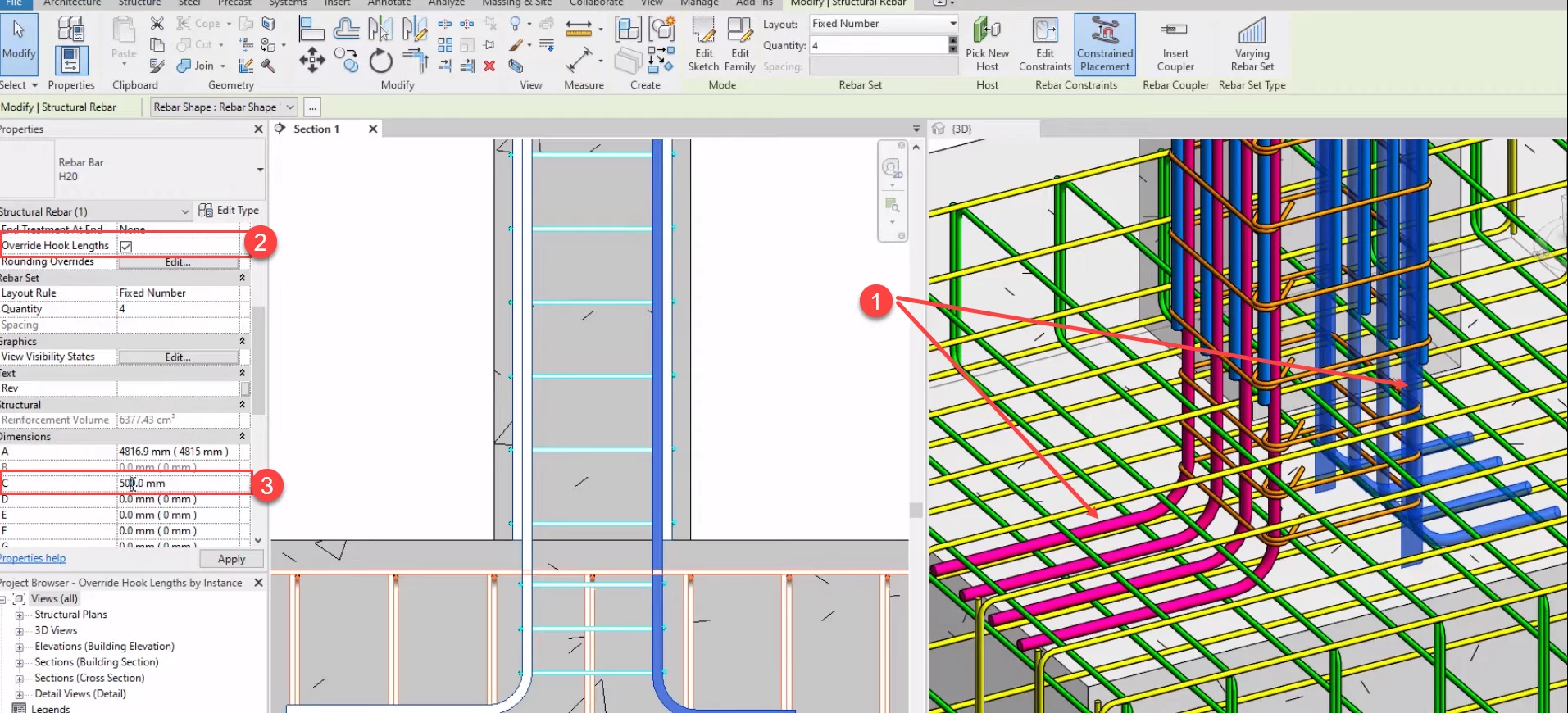

Easier hook length adjustments : اکنون به سادگی می توانیم طول خم را برای هر میلگرد بدون نیاز به Duplicate از آن در پروژه تنظیم کنیم.

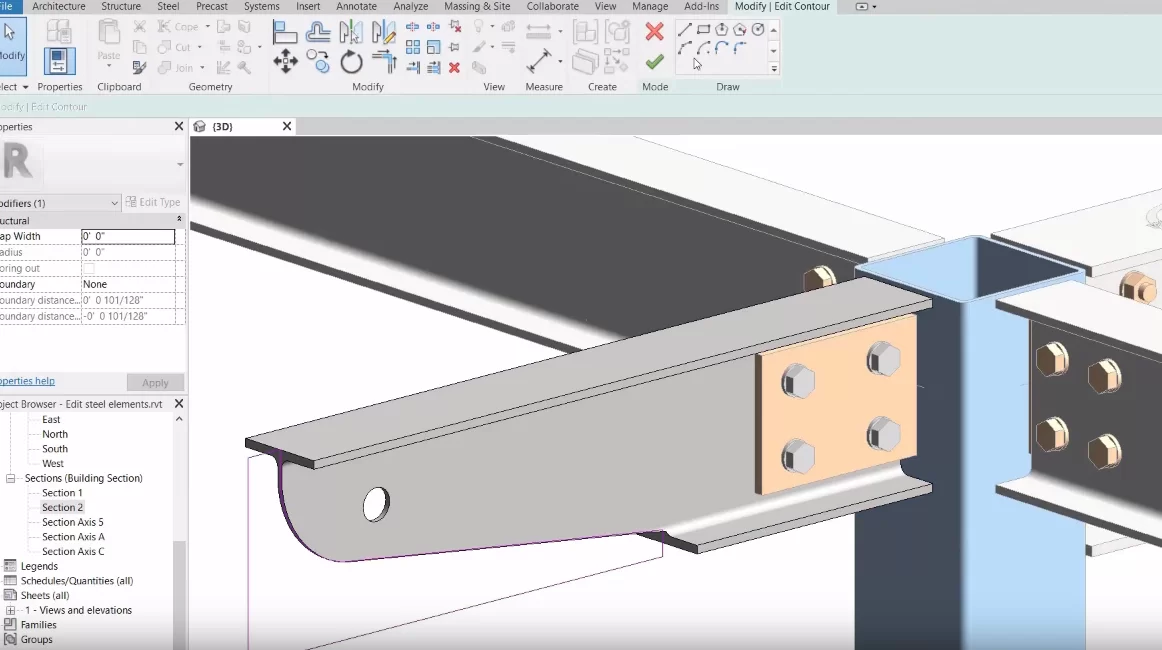

Edit the shape of bolt patterns and contour cuts : برای بخش Steel، مانند ابزارهای Bolts و … امکان ویرایش Sketch ترسیم شده نیز اضافه گردید است. این ویژگی باعث شده تا پس از مشخص کردن مجموعه Bolts ، مجدد بتونیم چیدمان و شکل آن را تغییر دهیم.

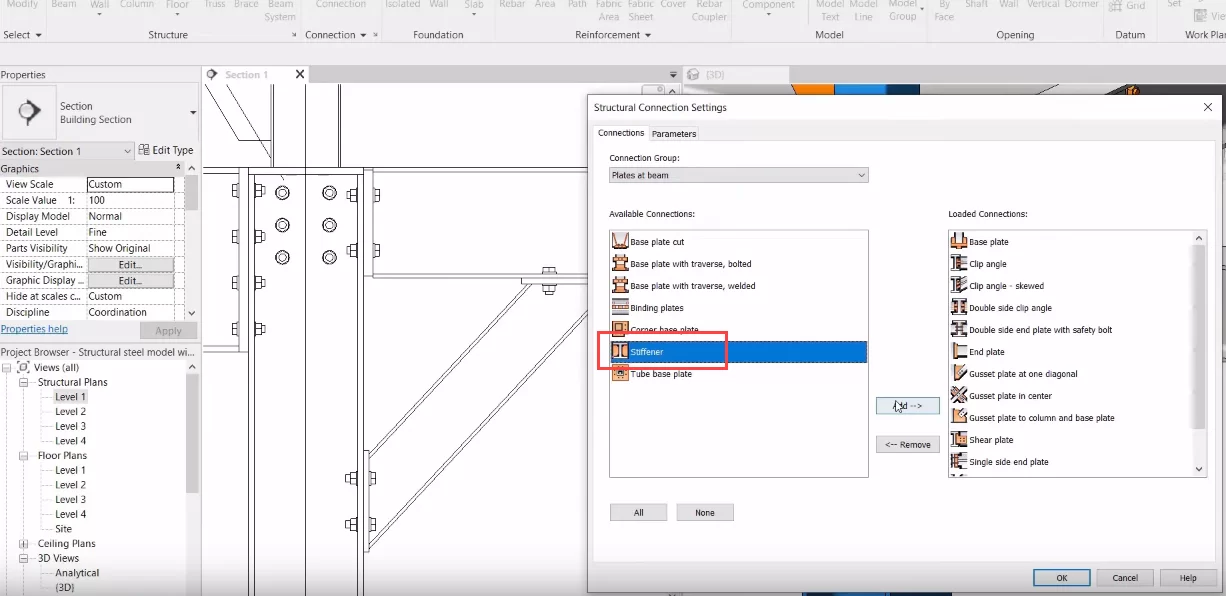

New stiffener connection : برای بخش اتصالات نیز، اتصال stiffener جدید اضافه شده است و امکان ایجاد stiffener در دو قسمت یک تیر را با توجه به پارامترهایی که دارد، می دهد.
