ابزار Depth Cueing در رویت ۲۰۱۷ به بالا

بسیاری از کاربران Revit دوست دارند که آبجکت های دور را در نمای Elevation محو کنند. چندین راه حل برای این کار وجود دارد. از جمله کارهای گرافیکی که در مطالب قبلی در مورد آنها صحبت کرده ایم. راه حل دیگر ایجاد دو نما و الحاق آنها به هم در یک sheet است.

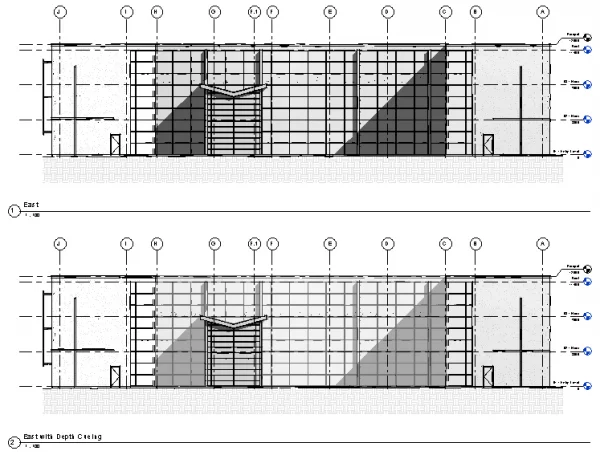

این کار در Revit 2017 و بالاتر بسیار راحت تر شده است. Autodesk گزینه ای را با نام Depth Cueing در Revit 2017 اضافه کرده است. تصویر زیر، تفاوت بین نمای بدون Depth Cueing و با آن را به خوبی نشان می دهد.

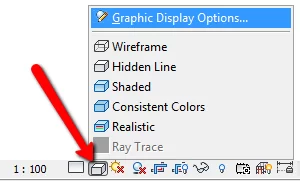

برای دستیابی به گزینه ی Depth Cueing، می توانید آن را در Graphic Display Options پیدا و فعال کنید. روی دکمه Visual Styles در زیر پنجره نما کلیک و آن را از لیست انتخاب کنید.

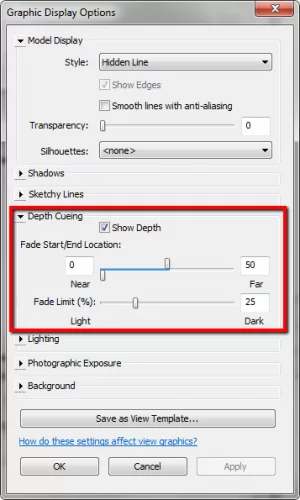

روی مثلث نزدیک به Depth Cueing کلیک تا تنظیمات آن را مشاهده کنید. برای روشن شدن این آپشن، گزینه Show Depth Options را تیک بزنید.

برای تغییر افکت می توانید نوار لغزنده (اسلایدر) را حرکت دهید. مکان Fade Start / End مرزی را برای شروع کمرنگ شدن آبجکت ها مشخص می کند. می توانید شدت نمایش آبجکت را با استفاده از Fade Limit تنظیم کنید.

مسلما لازم است که تنظیمات مختلفی را امتحان کنید تا افکت مورد نظرتان را بدست آورید.

در نهایت، این ویژگی کاربردی به رویت اضافه شد. البته متأسفانه ، این آپشن تنها برای محو شدن رنگ کاربرد دارد و باعث نازک شدن اجسام دور نمی شود. معمارانی هستند که آبجکت های دور را با خط بسیار نازک ترسیم اما از رنگ سیاه استفاده می کنند.
