در زمینه ساخت و ساز ، بسیاری از ما با اصطلاح “Scan to BIM” روبرو شده ایم. همانطور که از نامش پیداست Scan to BIM یک مدل اطلاعات ساخت است که از اسکن سه بعدی تهیه شده است. آیا روند کار به همان سادگی است که به نظر می رسد؟ بیایید آن را با جزئیات درک کنیم.

اسکن در BIM اساساً روشی برای ایجاد نمایش دیجیتالی از شرایط موجود  با مشخصات فیزیکی و عملکردی آن در BIM است. یک اسکنر لیزری ابداع شده است تا اسکن سه بعدی دقیق را انجام دهد . سپس به یک نرم افزار سه بعدی بیم، (Autodesk’s Revit  Graphisoft’s ArchiCAD ، Vectorworks و غیره) وارد می شود تا بتواند مدل های دقیق ساخته شده را ایجاد کند یا طراحی را با واقعیات ذخیره کند.

در صنعت AEC ، اسکن لیزری ابتدا در دهه ۱۹۹۰ برای ثبت شرایط موجود و اهداف طراحی استفاده شد. سپس به سرعت به یک روش استاندارد برای نقشه برداران ، صاحبان املاک ، معماران ، مهندسان MEP و پیمانکاران عمومی تبدیل شد.

حال بیایید ببینیم که روند اسکن به BIM و کاربردهای آن در این صنعت چگونه است.

فرآیند Scan to BIM چگونه کار می کند؟

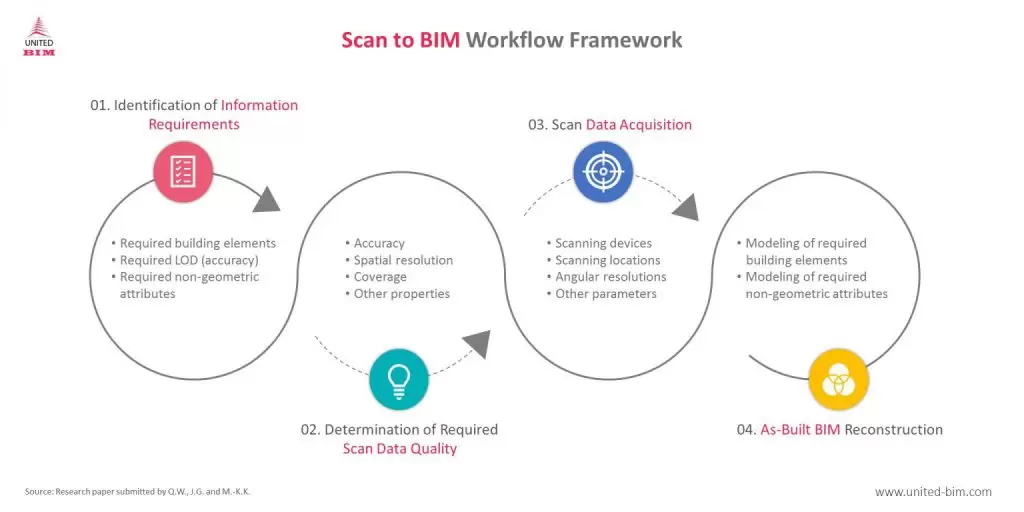

کل فرآیند Scan to BIM را می توان به چهار مرحله تقسیم کرد:

1. شناسایی نیازهای اطلاعاتی
2. برنامه ریزی اسکن
3. اسکن کردن
4. مدل سازی سه بعدی

حال جزئیات مربوط به فرآیند اسکن به BIM را با هم بررسی می کنیم.

اسکن در چارچوب گردش کار BIM

۱٫ شناسایی نیازهای اطلاعاتی

قبل از اینکه وارد فرآیند اسکن در BIM شویم ، تعیین همه الزامات مربوط به مدل / نقشه های مورد نظر مهم است. شناسایی سطح جزئیات مدل خود ضروری است. زیرا دقت مدل سازی بالاتر قابلیت اطمینان BIM ساخته شده را برای کاربرد مورد نظر بهبود می بخشد. با این حال ، هرچه سطح جزئیات بالاتر باشد ، هزینه آن نیز بالاتر است. از این رو باید بین هزینه و حجم داده ها تعادل برقرار شود. در این مرحله ، اطلاعات زیر را شناسایی می کنیم:

• عناصر ساخت مورد نیاز
• سطح جزئیات مورد نیاز (LOD)
• ویژگی های غیر هندسی مورد نیاز

۲٫ برنامه ریزی اسکن

برنامه ریزی اسکن، تنظیم پارامترهای قبل از دستیابی به اسکن سه بعدی است. از آنجا که یافتن اسناد موجود برای طراحی دشوار است ، از اهمیت برخوردار است. از این رو ، بهینه سازی پارامترهای اسکن می تواند مفید باشد. این شامل شناسایی تمام ویژگی های لازم برای اسکن است. تعدادی از پارامترها در زیر ذکر شده است:

• دقت
• وضوح فضا
• پوشش
• ویژگی های دیگر مانند موقعیت مکانی ، وضوح زاویه ای و غیره

۳٫ اسکن – ثبت واقعیت

با کمک اسکنر لیزری سه بعدی ، اسکن BIM انجام می شود. این کار داده ها را با سرعت و دقت بالا جمع آوری می کند. دستگاه دارای لیزر برای چشم ایمن است . این ایزار به طور کلی روی سه پایه در محل قرار می گیرد . هنگامی که پرتوی لیزر به هر سطح برخورد می کند ، موقعیت آن به عنوان مختصات ثبت می شود . مجموعه این نقاط ، نمایانگر یک تصویر دیجیتالی بسیار دقیق است. هنگامی که همه نقاط جمع شد ، اسکنر آن را رنگی می کند تا یک نقشه سه بعدی از سایت با چندین پرسپکتیو ایجاد کند .

اسکنر لیزری سه بعدی می تواند نمای بیرونی و داخلی را ثبت کند ، که همچنین شامل تاسیسات مکانیکی ، برقی ، لوله کشی است. سپس داده های اسکن شده با استفاده از نرم افزار Revit در قالب یک مدل سه بعدی ، ارائه می شود.

ابزارهای اسکن پرکاربرد ارائه دهنده شرکت ها فارو ، ریگل ، تریمبل ، لایکا و غیره هستند.

همچنین ، روند اسکن را می توان به روش های مختلفی مانند موارد زیر، انجام داد :

• اسکن های ۳۶۰ درجه
• اسکن های زمان پرواز – فاصله بین زاویه های افقی و عمودی را برای هر موقعیت اندازه گیری می کند .
• اسکن های مبتنی بر فاز – تنها تفاوت این است که اسکنر برای محاسبه فواصل ، تغییر فاز انرژی برگشتی لیزر را اندازه گیری می کند.

۴٫ مدل سازی سه بعدی

مرحله بعدی و نهایی فرآیند اسکن در BIM ، تبدیل Point Cloud Scan به دست آمده به یک مدل سه بعدی BIM است. این روند به دو جنبه محدود می شود:
