ایجاد تیرهای خمیده شده (Cambered beams) در ادونس استیل

در تنظیمات تیرهای ترسیم شده نرم افزار Advance Steel، زبانه ای به نام Camber Properties وجود دارد، که به شما اجازه می دهد تا تیرهای خمیده شده ترسیم کنید. Cambered beams (تیرهای خمیده شده) تیرهایی هستند که به صورت تیر صاف و مستقیم ساخته می شوند و پس از نصب در سایت به دلیل ورزن خود و یا بارها کمی خمیده می شوند. در نرم افزار Advnace Steel تیرهای خمیده شده، به عنوان یک تیر صاف و مستقیم مدل می شوند، اما می توانید در نقشه های شاپ به صورت محنی شده نمایش دهید.

به این نکته هم باید توجه داشته باشدی که، برای اینکه تیرهای منحنی شده در نقشه های شاپ نمایش داده شود باید حتما از  پنجره drawing style ، گزینه یا سبک cambered beams را انتخاب کنید.

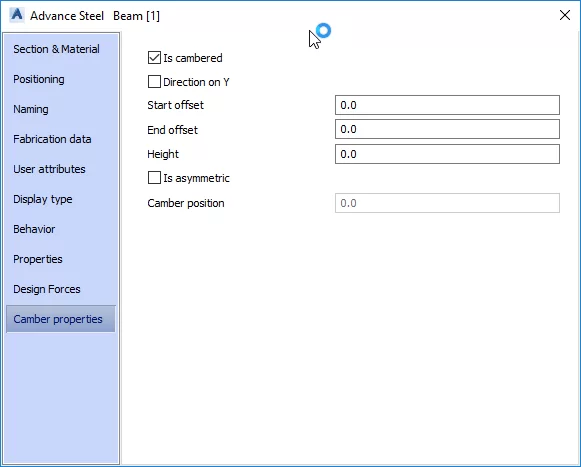

Is cambered

با فعال کردن این گزینه، باعث می شود تا تیر انتخاب شده به عنوان یک تیر خمیده تعریف شود و گزینه های زیر آن فعال شوند.

Direction on Y

اگر این گزینه فعال شود، جهت خمیدگی تیر در راستای محد Y خواهد بود، در غیر اینصورت راستای X در نظر گرفته می شود.

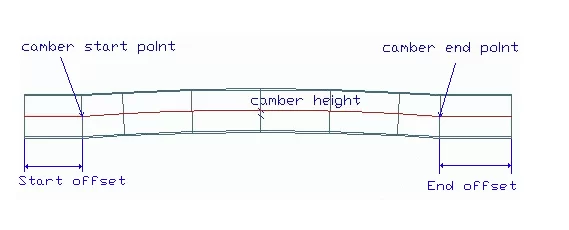

Start offset

مقدار فاصله برای نقطه شروع خمیدگی را مشخص می کند.

End offset

مقدار فاصله برای نقطه انتهای خمیدگی را مشخص می کند.

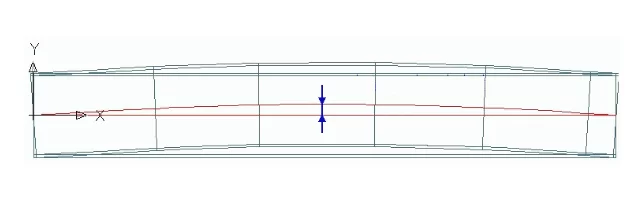

Height

مقدار ارتفاع خمیده شدن برای تیر را کنترل می کند.(فاصله دلتا برای منحنی در مرکز تیر)

Is asymmetric

باعث ایجاد تیر خمیده شده نامتقارن می شود. در این حالت باید موقعیت خمیدگی (cambered position) مشخص شود.

Camber position

مقدار offset از ارتفاع خمیده گی را تعیین می کند.

برای درک بهتر، می توانید فیلم زیر را مشاهده کنید.
