ایجاد جدول در Revit

ایجاد جدول در Revit

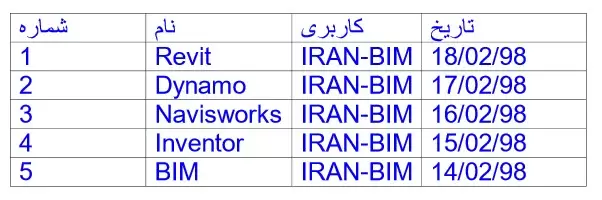

شاید برای شما هم اتفاق افتاده باشد که در نرم افزار Revit نیاز داشته باشید یک جدول خارج از بحث Schedules ایجاد کنید و برخی داده هایی را در آن وارد کنید. البته واقعا این نیاز در رویت احساس می شود که همچین ویژگی داشته باشیم، ولی متاسفانه ابزاری به غیر از بخش Schedules برای ایجاد جدول در رویت نداریم.اما شما می توانید با یک تکنیک بسیار ساده در رویت جداول های مورد نیاز را ایجاد کنید. این تکنیک با کمک ابزار Text می باشد که کاراکترهای “+–+” در آن استفاده می شود. هر “+” به معنی یک خط ستون و “—” به معنی فاصله ستون می باشد. برای مثال جهت ایجاد یک جدول با تعداد ۴ ستون متنی باید از کاراکتر های ” +–+–+–+–+ ” استفاده کنید.

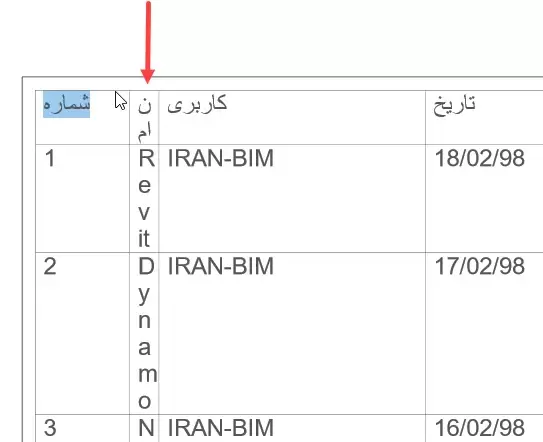

پس از وارد کردن کاراکترهای مورد نیاز، بر روی Enter بزنید تا جدول تولید شود و می توانید داخل آن متن را وارد کنید. توجه داشته باشید که متن ها به صورت عمودی در جدول نوشته می شوند که پس از تکمیل متن می توانید باکلیک دراگ کردن خطوط هر ستون ابعاد را کنترل کنید.
توجه داشته باشید که این جدول در اصل یک متن می باشد و تمام ساختار متن را پشتیبانی می کند.
برای اینکه این تکنیک را بهتر درک کنید، کلیپ زیر را مشاهده کنید.
