بررسی ابعاد BIM شامل – ۳D ، ۴D ، ۵D ، ۶D و ۷D

مدل سازی اطلاعات ساخت (BIM) فرآیندی پویا در ایجاد مدل های غنی از اطلاعات برای چرخه حیات یک پروژه است. همزمان با عبور پروژه از مراحل مختلف عبور ، سطح توسعه در یک مدل BIM نیز به سطوح مختلف یعنی  LOD 100 ، ۲۰۰ ، ۳۰۰ و بالاتر افزایش می یابد .

از مدل BIM می توان برای اهداف خاص از پیش تعریف شده استفاده کرد . با توجه به نیازهای مرحله پروژه و پیچیدگی پروژه ، پارامترهای خاصی به اطلاعات موجود در BIM اضافه می شوند. این موارد اضافی از پیش تعریف شده را می توان به عنوان ابعاد BIM توصیف کرد.

این ابعاد ، داده های مرتبط با یک مدل را افزایش می دهد تا سطح بیشتری از درک یک پروژه را به دست بدهد.
در دوران مدرن ، فرایند BIM از ابعاد اساسی ۳D و ۴D به ابعاد پیچیده تر ، ۶D – ۵D و ۷D تبدیل شده که نویدبخش تغییر آینده صنعت AEC است.

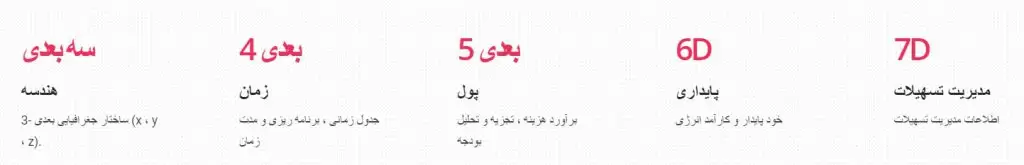

ابعاد BIM – سه بعدی ، ۴ بعدی ، ۵ بعدی ، ۶ بعدی و ۷ بعدی ، هر کدام هدف خاص خود را دارند و برای یافتن هزینه یک پروژه ، جدول زمانی ، زمان اجرا و ماندگاری در آینده مفید است.

۳D BIM: ابعاد

۳D ، همانطور که همه ی ما می دانیم ، نمایانگر سه بعد جغرافیایی (x ، y ، z) یک سازه است. قابلیت های جغرافیایی به ذینفعان کمک می کند تا حتی قبل از شروع پروژه ، ساختار را در ۳ بعد تجسم کنند.
۳D BIM همه را قادر می سازد تا برای مدل سازی و حل مشکلات ساختاری ، همکاری موثری داشته باشند. همچنین ، از آنجا که همه چیز در یک مدل واحد یعنی مدل BIM جمع می شود ، حل مسائل در مرحله بعدی آسان تر می شود.

وقتی صحبت از ۳D BIM است ، از  ایجاد یک مدل سه بعدی و به اشتراک گذاری همان اطلاعات با استفاده از یک محیط داده مشترک (CDE) صحبت می کنیم.

مزایای ۳D BIM

• تجسم سه بعدی پیشرفته کل پروژه
• ارتباطات ساده و به اشتراک گذاری انتظارات طراحی
• همکاری آسان بین چندین تیم صرف نظر از تخصص آنها
• شفافیت کامل

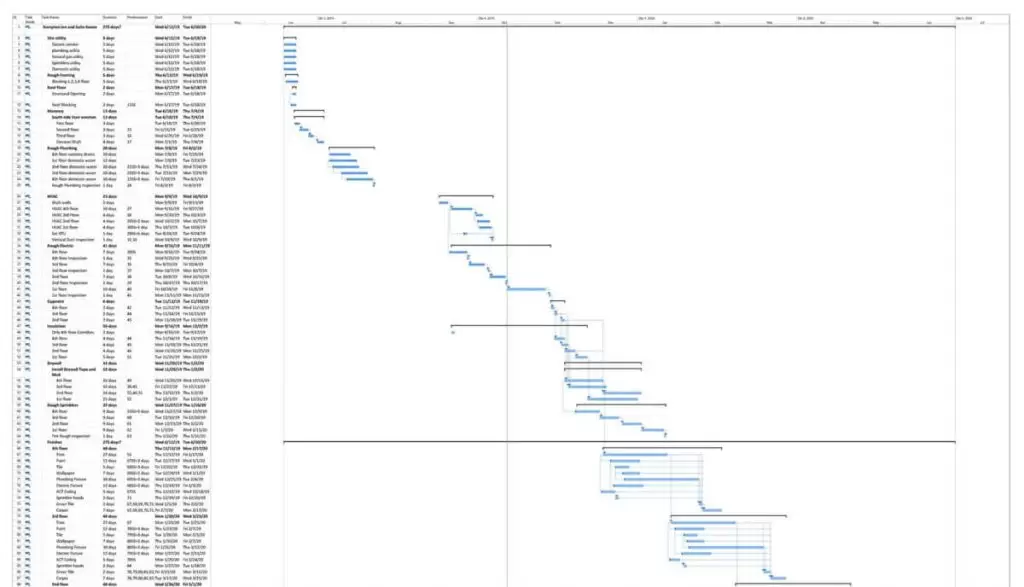

۴D BIM: مدت زمان ، جدول زمانی و برنامه ریزی

۴D مربوط به برنامه ریزی با افزودن یک عنصر جدید ، یعنی زمان است. زمانبندی داده ها در اتمام پروژه و چگونگی تکامل پروژه در طول زمان ، کمک می کند. این اطلاعات می تواند درمورد زمان لازم برای نصب یا ساخت ، زمان لازم برای عملیاتی شدن پروژه ، توالی نصب اجزای مختلف ، همراه با سایر اطلاعات برنامه ریزی ، توضیحاتی را ارائه دهد.

۴D می تواند با مدیریت یکپارچه اطلاعاتِ مربوط به وضعیت سایت و تجسم تأثیر تغییرات انجام شده ، در تشخیص تداخل کمک کند.

مزایای ۴D BIM

• برنامه ریزی سایت و بهینه سازی زمان بندی بهبود می یابد
• هماهنگی یکپارچه بین معماران ، پیمانکاران و تیم های حاضر در محل
• آمادگی بهتر در هر مرحله ی ساخت
• به اشتراک گذاری پیشرفته اطلاعات مربوط به انتظارات جدول زمانی برای جلوگیری از تأخیرهای پرهزینه
• افزایش ایمنی و کارایی به دلیل مستند سازی یک برنامه کامل با جدول زمانی مشخص

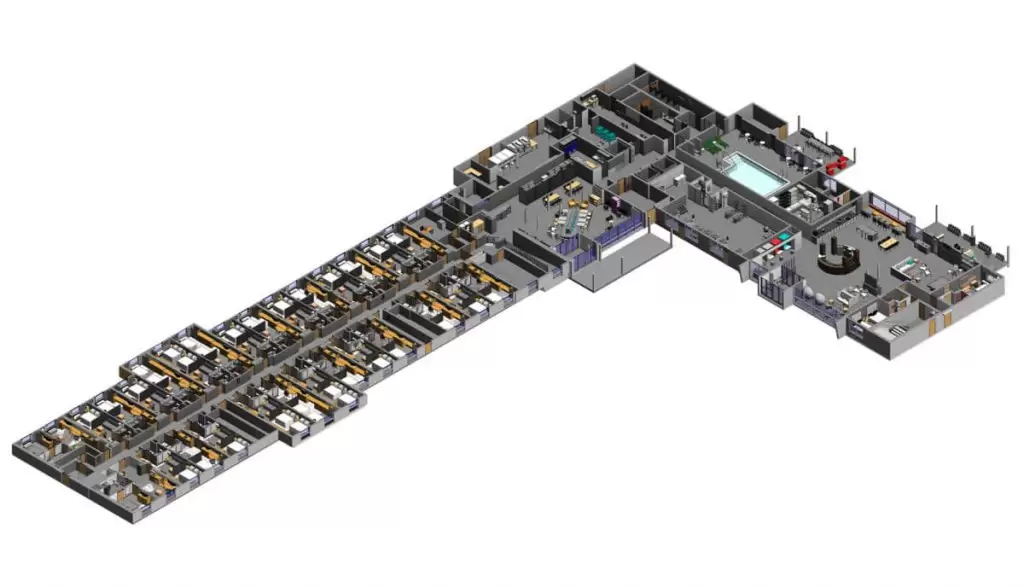

۵D BIM: برآورد هزینه و پیگیری بودجه

BIM 5D در مواردی مفید است که تجزیه و تحلیل بودجه و برآورد هزینه از ابتدای پروژه مورد نیاز باشد. ناگفته نماند که هزینه یکی از مهمترین عناصر مرتبط با یک پروژه است. ۵D BIM مالکان پروژه را قادر می سازد تا هزینه هایی را که در طول زمان در فعالیت های پروژه متحمل می شود ، تجزیه و تحلیل کنند.

BIM 5D می تواند به پیش بینی دقیق نیازهای بودجه همراه با تغییرات در مصالح ، نیروی انسانی یا تجهیزات مورد نیاز کمک کند.

مزایای ۵D BIM

• تجسم هزینه در زمان واقعی با اطلاع رسانی در مورد تغییر در هزینه ها
• شمارش خودکار برای اجزا / سیستم / تجهیزات مرتبط با یک پروژه
• تجزیه و تحلیل ساده هزینه و بودجه به کمک پیش بینی واقعی هزینه های در طول زمان
• به حداقل رساندن هدررفت بودجه به دلیل گزارش منظم هزینه ها

https://iran-bim.com/online-shop/product/%d8%b4%d8%a8%db%8c%d9%87-%d8%b3%d8%a7%d8%b2%db%8c-4d-%d9%88-5d-%d8%af%d8%b1-revit-%d8%a8%d8%a7-%da%a9%d9%85%da%a9-dynamo-%d8%b3%d8%b7%d8%ad-%d8%af%d9%88%d9%85/

۶D BIM: مصرف انرژی

بعد ششم مدلسازی اطلاعات ساخت،  به تجزیه و تحلیل مصرف انرژی و ارائه برآورد انرژی در مراحل اولیه طراحی کمک می کند. با توجه به مراحل یک ساختار ، ۶D BIM پیش بینی دقیق نیازهای مصرف انرژی را تضمین می کند.
فرایند ۶D BIM این صنعت را یک گام فراتر از رویکرد متعارف پیش می برد. این روش کمک می کند تا چگونگی هزینه کردن برای دستیابی به پایداری و صرفه اقتصادی را بدست آورید.

۶D BIM به عنوان BIM یکپارچه نیز شناخته می شود ؛ زیرا شامل اطلاعاتی دقیق است که می تواند در پشتیبانی از مدیریت امکانات و عملیات در  آینده کمک کند.

۶D شامل اطلاعاتی در مورد سازنده یک قطعه ، تاریخ نصب ، برنامه تعمیر و نگهداری ، جزئیات پیکربندی برای بهترین عملکرد ، انرژی مورد نیاز و اطلاعات غیرفعال سازی است.

مزایای ۶D BIM

• کاهش مصرف انرژی در طولانی مدت
• تصمیم گیری سریعتر و دقیق تر مربوط به نصب قطعات در طی مراحل طراحی
• تجزیه و تحلیل دقیق و تأثیر تصمیم گیری در جنبه های اقتصادی و عملیاتی
• مدیریت عملیاتی بهتر سازه پس از واگذاری

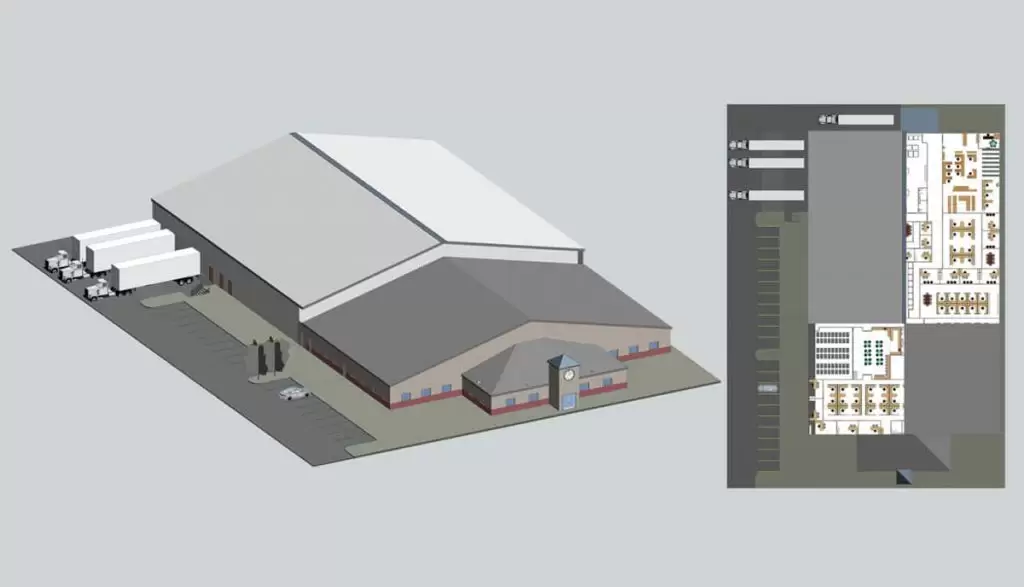

۷D BIM: اطلاعات جامع مدیریت تعمیر و نگهداشت

۷D BIM برای  مدیریت تعمییر توسط مدیران به کار می رود . این ابعاد برای ردیابی داده های مهم مانند وضعیت، کتابچه راهنمای نگهداری یا بهره برداری ، اطلاعات ضمانت ، مشخصات فنی و غیره استفاده می شود .
۷D BIM رویکردی منحصر به فرد است که در آن داده ها در یک مکان واحد در مدل اطلاعات ساخت جمع می شود. چنین تاکتیکی به بهبود کیفیت ارائه خدمات در کل چرخه حیات یک پروژه کمک می کند. استفاده از ۷D BIM تضمین می کند که همه چیز در یک پروژه از روز ۱ تا روز تخریب سازه به بهترین شکل خود باقی می ماند.

۷D BIM یک رویکرد منحصر به فرد است که در آن هر آنچه مربوط به فرآیند مدیریت تعمیر و نگهداشت است ، در یک مکان واحد در مدل BIM  جمع می شود.

مزایای ۷D BIM

• مدیریت بهینه دارایی و امکانات از مرحله طراحی تا تخریب
• تعویض ساده و آسان قطعات و تعمیرات در هر زمان
• روند تعمیر و نگهداری ساده برای پیمانکاران اصلی و فرعی
