بررسی و تحلیل مدل MEP

در این مطلب، قصد داریم مدل MEP بررسی و تحلیل کنیم. ما چندین ابزار را پوشش می دهیم که می توانند در بررسی مدل کمک کنند.

Show Disconnects

اول ، بیایید بررسی کنیم که آیا مدل ما تجهیزات یا مسیری دارد که هنوز متصل نشده اند.

در Revit Ribbon> برگه Analyze> برگه Check Systems ، روی Show Disconnects کلیک کنید.

در Show Disconnects Options ، دسته ای را که می خواهید بررسی کنید تیک بزنید. در این مثال ، pipe را فعال می کنیم. اگر مدل پیچیده ای دارید ، راحت تر می توانید هر دسته را جداگانه بررسی کنید.

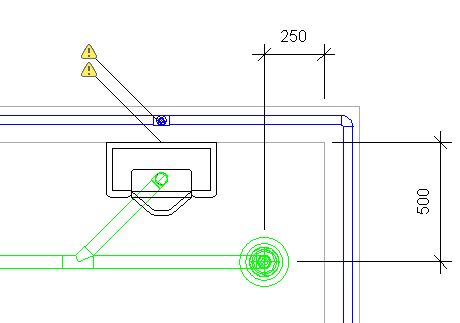

OK را کلیک کنید. اگر مسیری وجود داشته باشد که هنوز تکمیل نشده باشد ، هشدار مشاهده خواهید کرد. پس از اتصال تجهیزات ، اخطار از بین می رود.

System Inspector

حال اطلاعات جریان را بررسی می کنیم. ماوس را بر روی یک لوله آب سرد خانگی حرکت دهید و سپس Tab را فشار دهید تا زمانی که در نوار وضعیت یا نوار ابزار “Branch in a pipe network up to a piece of equipment” را ببینید.

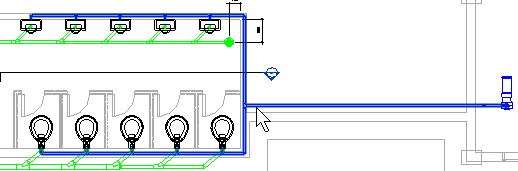

برای انتخاب لوله کلیک کنید. بعد از انتخاب لوله ، در برگه زمینه می توانید ابزار System Inspector را ببینید. روی آن کلیک کنید.

بر روی Inspect کلیک کنید.

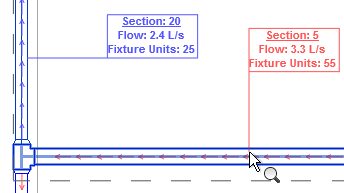

ماوس را بر روی یک لوله حرکت دهید. می توانید پیکان جریان و حجم را در نشانگر مشاهده می کنید. برای مقایسه مقدار آن با لوله دیگر می توانید یک برچسب موقت قرار دهید.

بعد از اتمام ، روی Finish کلیک کنید.

Pipe Pressure Loss

گزارش Pipe Pressure Loss از این مسیر به سادگی قابل تهیه است. در صفحه Ribbon> Analyze> Reports & Schedules ابزاری را که می خواهید استفاده کنید فعال کنید.

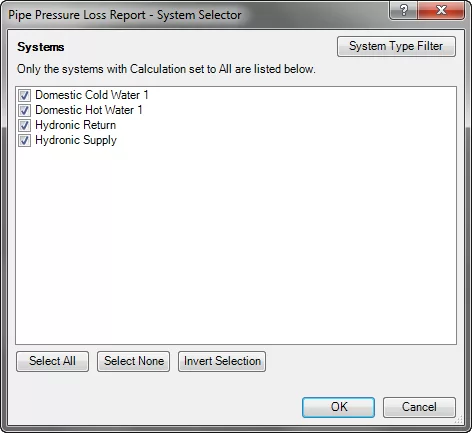

Revit برای انتخاب سیستم تولید گزارش ، کادری را نشان می دهد. سیستم های مورد نظر خود را انتخاب کرده و OK را کلیک کنید.

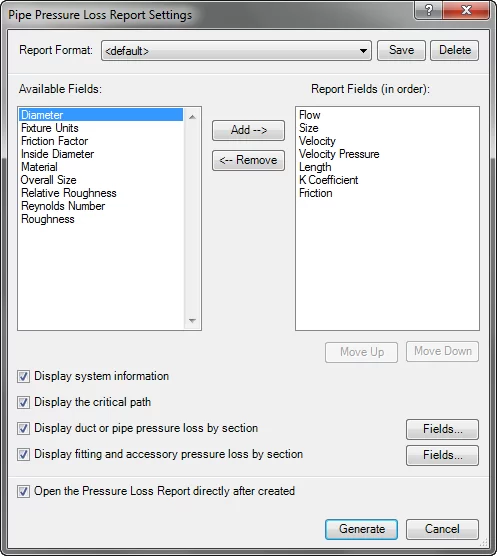

کادر بعدی Pipe Pressure Loss Report Settings است. می توانید قسمت های مورد نظر را برای گزارش انتخاب کنید.

روی Generate کلیک کرده و پرونده را ذخیره کنید. گزارش تولید شده را بررسی کنید.

Pipe Fill Legend

Revit Ribbon> Analyze tab> Color Fill panel را فعال کنید.

برای قرار دادن Legen، روی یک قسمت خالی کلیک کنید.

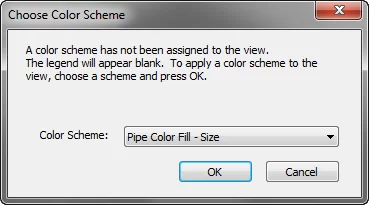

Revit می پرسد که از کدام طرح رنگ استفاده میکنید. طرح رنگی را که می خواهید انتخاب و سپس روی OK کلیک کنید.

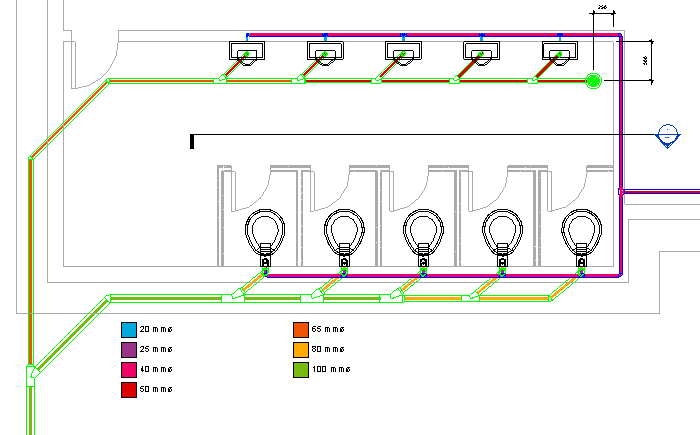

اکنون رنگ های مختلف را برای اندازه های مختلف لوله نشان می دهد.

برای تغییر طرح رنگ ، از Edit Scheme استفاده کنید.

خلاصه

Revit چندین ابزار برای بررسی راحت تر مدل دارد. استفاده از این ابزار بسیار آسان است و کمک قابل توجهی می کند. برای تأیید اعتبار مدل می توانید در هر مرحله از طراحی از این ابزار استفاده کنید.
