تجزیه و تحلیل مسافت در Revit

اگر به تجزیه و تحلیل حداقل فاصله بین دو نقطه در پروژه نیاز دارید ، اکنون می توانید این کار را در Revit انجام دهید. Path of Travel ویژگی جدیدی در Revit 2020 به بالا است. این ویژگی در Revit 2020.1  به بالا با قابلیت نشان دادن مبدا و مقصد به روز شده است.

بگذارید ببینیم چگونه کار می کند و چگونه می توانید از این ابزار استفاده کنید.

استفاده از Path of Travel

قبل از استفاده از این ابزار ، باید نمای پلان را کپی کرده و از یک نمای خاص برای ترسیم مسیر  استفاده کنید. خطوط مسیر، خطوط دو بعدی هستند و فقط در آن نمای خاص ظاهر می شوند.

می توانید در Analyze tab ، پنل Route Analysis ، به ابزار Path of Travel دسترسی پیدا کنید. برای امتحان این ابزار ، یک طرح کف را باز کنید. روی Path of Travel کلیک کنید.

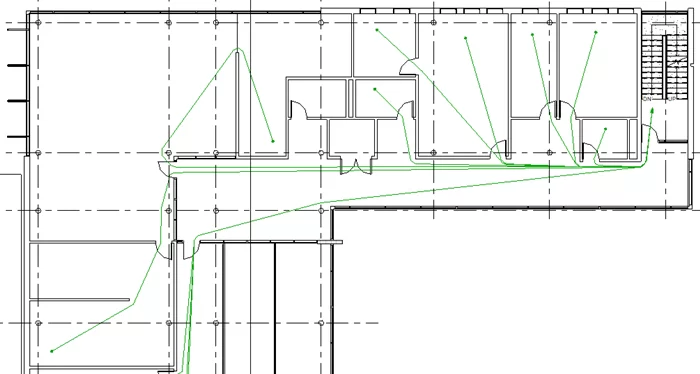

برای تعریف مسیر ، نقطه شروع را انتخاب کنید ، سپس روی نقطه مقصد کلیک کنید. Revit نزدیکترین مسیر را برای شما پیدا خواهد کرد.

تعریف موانع

به طور پیش فرض ، Revit تمام عناصر را به عنوان موانع در نظر می گیرد؛ به جز درها . Revit همچنین عناصر پنهان ، عناصر تخریب شده و عناصر زیرین را نادیده می گیرد. اگر می خواهید یک دسته عناصر را نادیده بگیرید ، می توانید آن را در تنظیمات تحلیل مسیر تغییر دهید.

روی پیکان کوچک در پنل Route Analysis کلیک کنید.

با بررسی دسته در لیست می توانید عناصری را انتخاب کنید که نادیده گرفته شوند.

تنظیم Line Styles

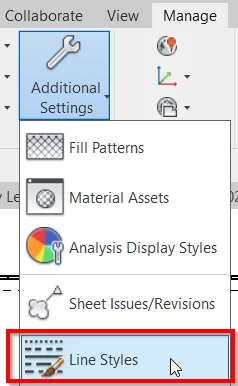

مسیر یک خط است. اگر نیاز به تغییر شکل ظاهری دارید ، باید سبک خط را تغییر دهید. می توانید سبک خط را از Manage tab> Settings> Additional Settings> Line Styles تغییر دهید.

در کادر Line Styles ، نوع Path of Travel Lines  را پیدا کنید . در صورت لزوم می توانید وزن ، رنگ و نوع خط را تغییر دهید.

ایجاد گزارش مسیر

مسیر فقط برای اهداف بصری نیست. با استفاده از Path of Travel Schedule می توانید گزارش تهیه کنید. این گزینه در زیرمجموعه ی Lines قرار دارد.

می توانید فیلدها را به صورت زیر نشان دهید. سرعت حرکت یک پارامتر فقط-خواندنی است. با این حال ، اگر به مقدار سرعت سفارشی نیاز دارید ، می توانید یک پارامتر سفارشی ایجاد کرده و مقدار دلخواه خود را وارد کنید.

تعریف فیلتر مشاهده مسیر

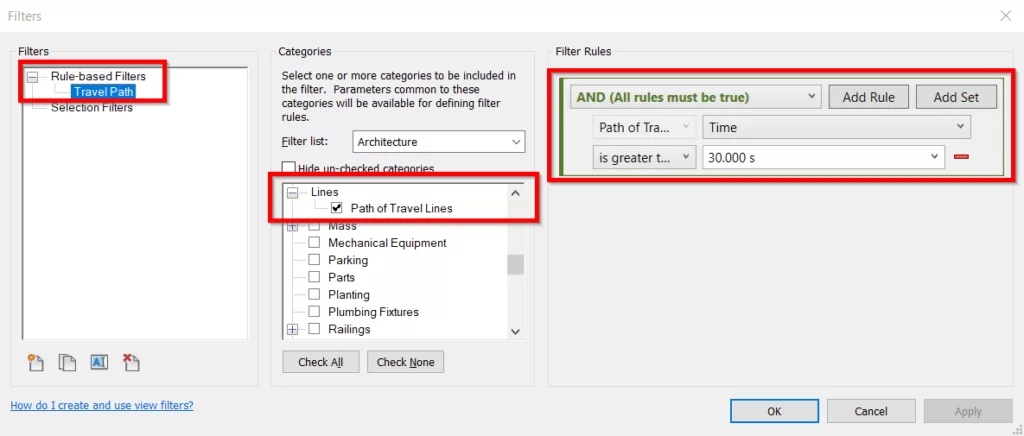

می توانید از پارامترهای Path of برای فیلتر مشاهده استفاده کنید. اگر لازم است مسافت یا زمان مسیر را بیش از حد استاندارد طراحی خود نشان دهید، بسیار مفید است.

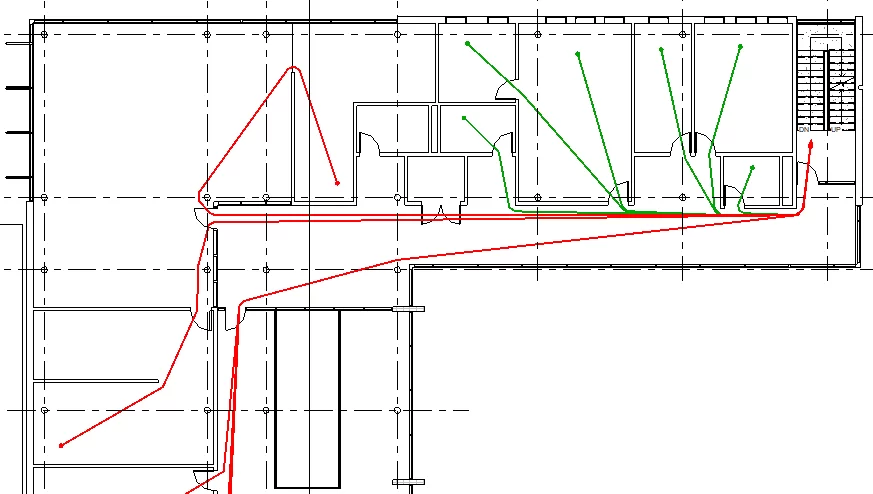

در تصویر زیر ، مدت سفر بیش از ۳۰ ثانیه با قرمز نشان داده شده است.

محدودیت

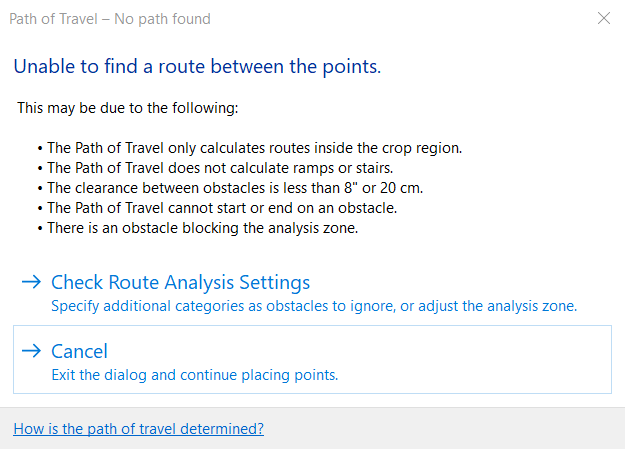

در تجزیه و تحلیل مسیر محدودیت های زیادی وجود دارد. وقتی Revit نتواند مسیر را ایجاد کند ، ممکن است این پیام را مشاهده کنید.

نتیجه

در صورت نیاز به تجزیه و تحلیل حداقل فاصله مسیر در طراحی ، این گزینه به شما کمک می کند. مثلا نیاز دارید که تجزیه و تحلیل کنید چه مدت طول می کشد افراد به خروج اضطراری برسند؟ یا یک پرستار چه مدت می تواند به اتاق های بیمار برسد؟ این ابزار عالی برای چنین مواردی است.
