تغییر خطوط محیط عناصر در Navisworks

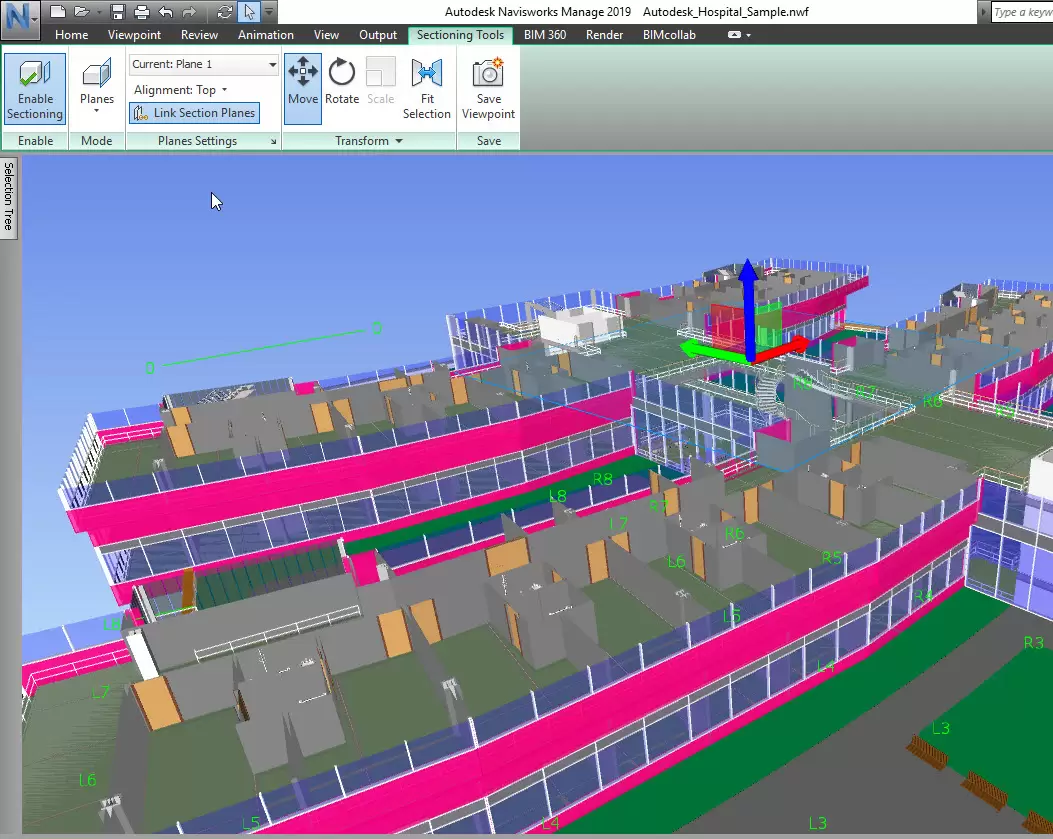

گاهی مواقع هنگامی که در نرم افزار Navisworks ، عناصر را برش می زنید، لبه های عناصر برش خورده مشخص نمی باشد و این می تواند باعث خطای دید و کار در برنامه شود. مانند تصویر زیر که خطوط عناصر برش خورده اصلا قابل تشخیص نمی باشد.

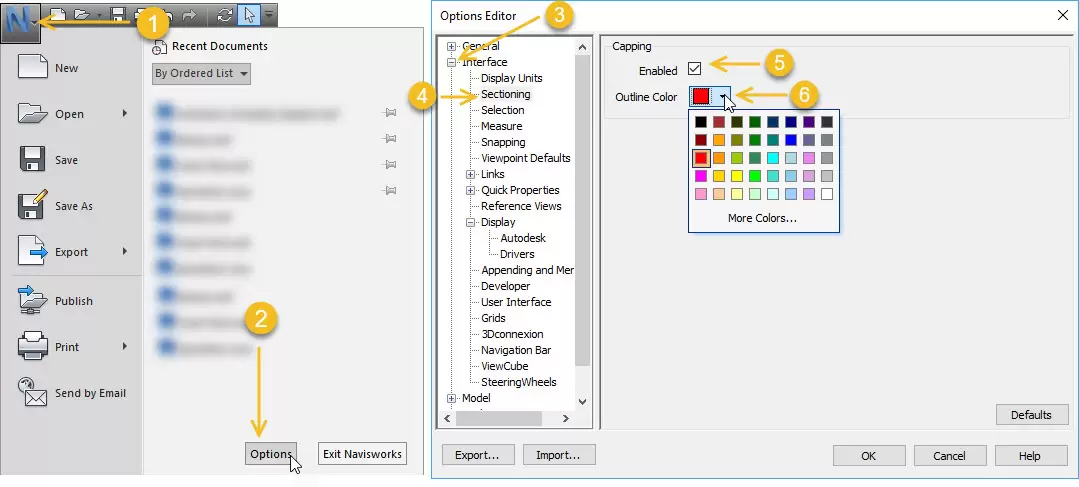

اکنون اگر بخواهید این خطوط لبه های عناصر برش خورده را نمایان سازید می توانید از پنجره Options Editor > لیست Interface > گزینه Sectioning بروید و سپس در قسمت راست این بخش، گزینه Enabled را فعال کنید. همچنین با کلیک بر روی جعبه رنگ گزینه Outline Color می توانید رنگ خطوط لبه های اطراف عناصر برش خورده را کنترل کنید.

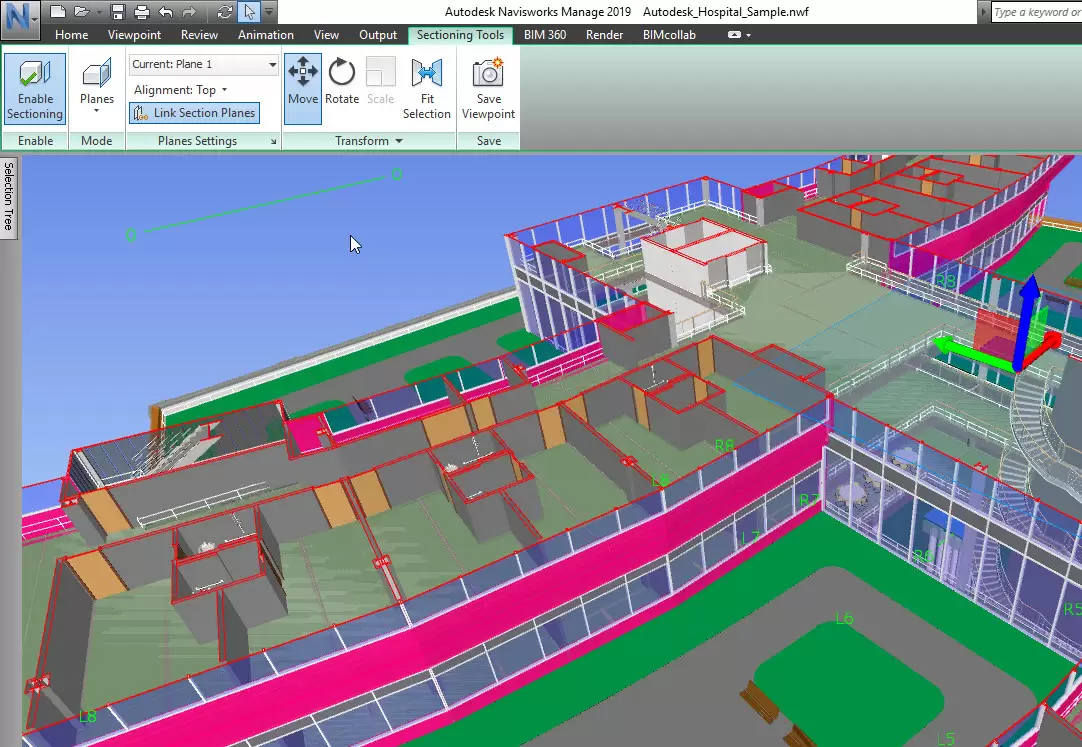

پس از انجام تنظیمات فوق، می توانید خطوط لبه های عناصر برش خورده در نرم افزار نویس وُرک را به سادگی تشخیص دهید. مانند تصویر زیر:
