تغییر عدد خطوط اندازه در Revit

تغییر عدد خطوط اندازه در رویت

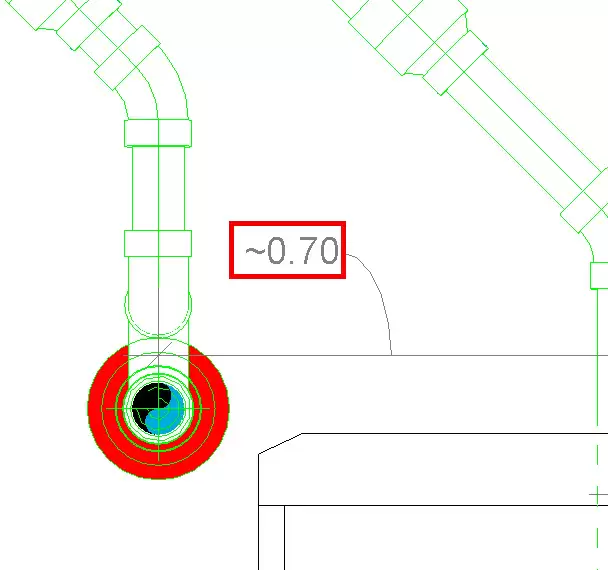

شاید برای شما هم این اتفاق افتاده باشد که در پروژه ی رویت ، بخواهید عدد یک یا چند خط اندازه را ویرایش و تغییر دهید. از آنجایی که نرم افزار Autodesk Revit ، یک نرم افزار مدلسازی اطلاعات ساختمان (BIM) می باشد، در حالت عادی این اجازه را به کاربر نمی دهد تا عدد خطوط اندازه را به تنهایی ویرایش کند. و تنها در صورتی می تواند ویرایش کند که یک کاراکتر یا متنی به آن اضافه کند تا کاربران متوجه ویرایش آن شوند.
برای اینکه بتوانید این مشکل را پشت سر بگذارید و بدون استفاده از هیچ متن و کاراکتری در کنار عدد خطوط اندازه، آن را ویرایش کنید، از روش زیر استفاده کنید:

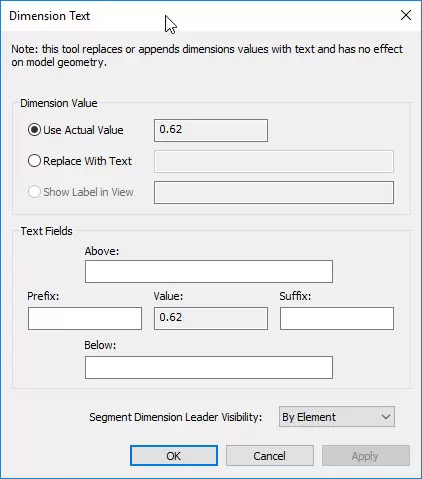

1- بر روی عدد خط اندازه مورد نظر دو بار کلیک کنید تا پنجره Dimension Text ظاهر شود.

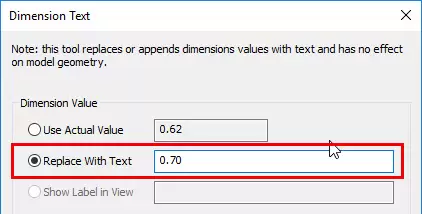

2-بر روی دکمه رادیویی Replace with Value را انتخاب کنید.
3- در فیلد فعال شده جلوی آن عدد مورد نظر را وارد کنید.
نکته : اگر در این حالت بر روی OK کلیک کنید با اخطار زیر روبرو خواهید شد که جایگزینی فقط عدد را به کاربر اجازه نمی دهد.

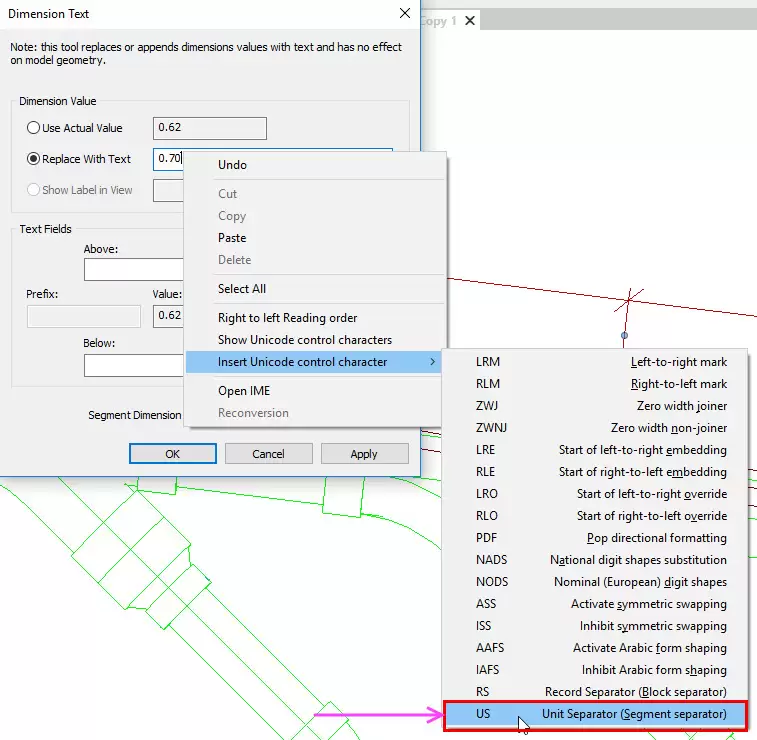

4- بنابراین برای حل این مشکل، پس از وارد کردن مقدار جدید در فیلد Replace with Value ، داخل فیلد کلیک راست کنید و در منوی باز شده از بخش insert Unicode control character گزینه Unit Separator را انتخاب کنید.
5- پس از انتخاب این گزینه بر روی OK کلیک کنید. خواهید دید که مشکل شما به سادگی با این تکنیک حل خواهد شد.
