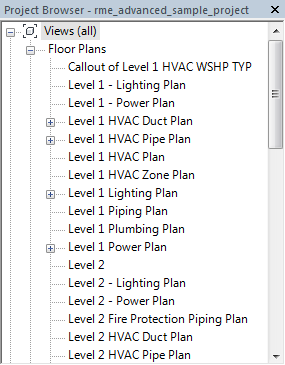

تنظیم Project Browser رویت

Project Browser در Revit بسیار مهم است. برای یافتن و باز کردن نما به آن نیاز دارید. با این حال ، هنگامی که پروژه پیچیده شود ، نما های زیادی دارید. یافتن نما در یک لیست طولانی سخت می شود.

چندین نکته هست که می توانید برای یافتن نمای مورد نیاز با سهولت و سرعت بیشتری عمل کنید.

مشاهده نامگذاری

بسیاری از کاربران Revit پیشوند شماره را در مقابل نام نمایش اضافه می کنند. احتمالا این مورد را بسیار دیده اید. حتی فایل های نمونه Revit از این پیشوند استفاده می کنند.

دلیل اضافه کردن پیشوند برای مرتب سازی نام نمایش است. مرتب سازی نام، آسانترین راه است.

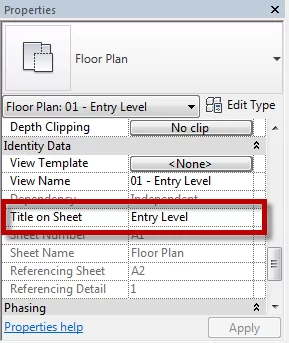

آیا عنوان sheet نیز دارای پیشوند است؟ بله ، اما می توانید عنوان Title on Sheet را تغییر دهید . اگر این قسمت را پر نکنید ، Revit از نام نمایش استفاده می کند. پیشوند در صفحه شما خوب به نظر نمی رسد ، اما نگران نباشید. می توانید فقط نام view را در صفحه نشان دهید.

گزینه Browser Organization

مرحله بعدی مدیریت Project Browser است. این گزینه زمانی مفید است که پروژه بزرگ شده و نما های بسیاری دارد. می توانید نماها را فیلتر و گروه بندی کنید.

می توانید با کلیک راست بر روی Views (All)  و، Project Browser را سازماندهی کرده و سپس Browser Organization را کلیک کنید.

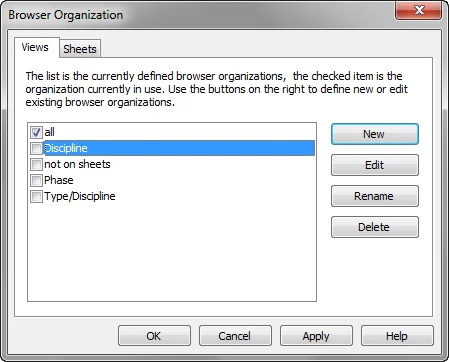

در Browser Organization ، دو برگه مشاهده می کنید: Views و Sheets. تنظیمات هر دسته مشابه است.

چندین سازمان پیش فرض وجود دارد و می توانید آن را اضافه یا اصلاح کنید. به جز “All” ، نمی توانید سازمان ها را ویرایش کنید.

Discipline را انتخاب کرده و سپس Edit را کلیک کنید.

قسمت Filtering در Browser Organization

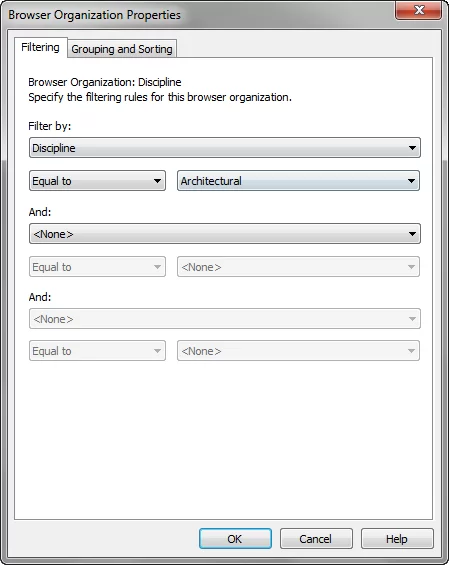

در Properties Organization Browser ، اولین برگه Filter است. این گزینه لیست موجود در Project Browser را ساده و از سردرگمی جلوگیری می کند.

نمونه زیر برای نمایش نماهای Architectural ایجاد شده است.

قسمت Grouping and Sorting در Browser Organization

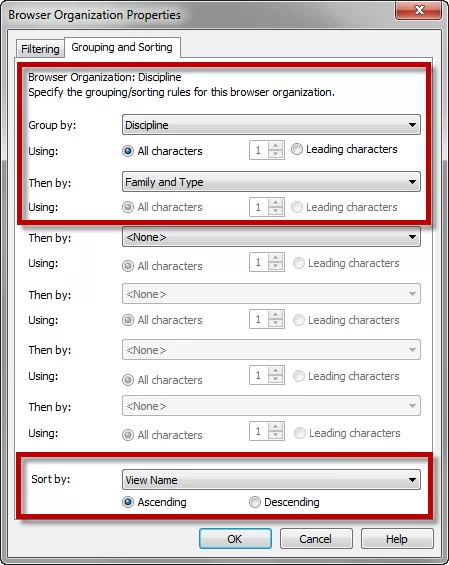

زبانه Grouping and Sorting امکان می دهد تا نماها را بیشتر گروه بندی کنید. همچنین می توانید نمایش را بر اساس ویژگی دیگری مرتب کنید.

Search

آخرین نکته: استفاده از جستجو. اگر روی Views کلیک راست کنید ، می توانید Search را مشاهده کنید.

سرچ امکان می دهد تا به سرعت در مرورگر پروژه، یک نما یا فمیلی پیدا کنید.

به عنوان مثال ، اگر بخواهید نماهایی را پیدا کنید که حاوی لوله کشی به نام آن باشد. لوله کشی را تایپ کنید و next را کلیک کنید تا نمای مورد نظر خود را پیدا کنید.
