تکنیک خالی کردن دیوار با متن در Revit Architecture

تکنیک خالی کردن دیوار با متن
شاید برای شما هم سوال پیش آمده باشد که در نرم افزار Revit Architecture چگونه می توانیم روی دیوار یک متن را حکاکی (خالی) کنیم؟ خوب، جواب این سوال ها فقط با تکنیک داده می شود. چرا که در حالت پیش نرم افزار Revit این امکان را به شما نمی دهد و اگر هم از ابزار Join Geometry استفاده کنید، مطمئنا به نتیجه نخواهید رسید. اما در روش زیر شما با یک تکنیک بسیار جالب می توانید این مشکل را نیز از سر راه بردارید.

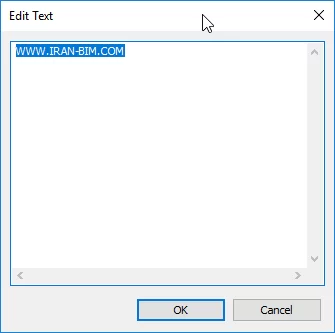

۱- با ابزار Model Text، متن مورد نظر را بروی دیوار ایجاد کنید.
۲- مقدار عمق متن را با اندازه مورد نظر به سمت منفی تعیین کنید.
۳- متن را انتخاب کنید و سپس کلیک راست کرده و از لیست Override Graphic In View گزینه By Element… را انتخاب کنید.

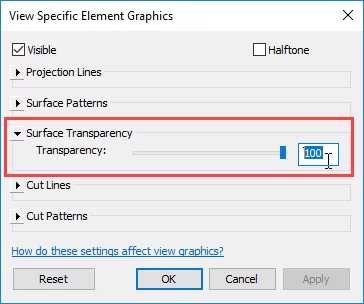

۴- لیست Surface Transparency را باز کنید و مقدار آن را بروی ۱۰۰ تعیین کنید تا کاملا شفاف شود.

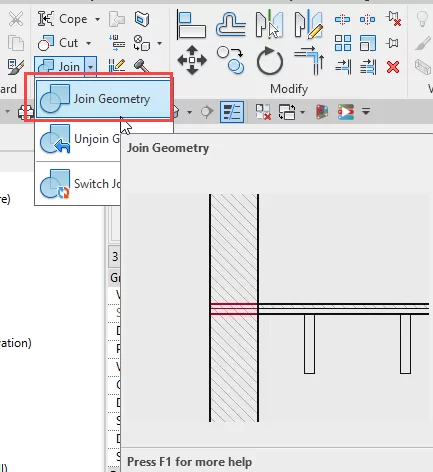

۵- اکنون از زبانه Modify> پانل Geometry> بر روی ابزارJoin Geometry کلیک کنید تا این ابزار انتخاب شود.
۶- پس از انتخاب این ابزار، ابتدا بر روی Model Text یا متن مورد نظر کلیک کرده و سپس بروی دیوار کلیک کنید.
۷- نتیجه را می توانید مشاهده کنید.
نکته : اگر در رندر و یا Viewport، به صورت پوسته پوسته نمایش داده شد، می توانید آنها را Hide کنید.
