تکنیک مخفی کردن خطوط لبه های عناصر در Revit

تکنیک مخفی کردن خطوط لبه های عناصر در Revit

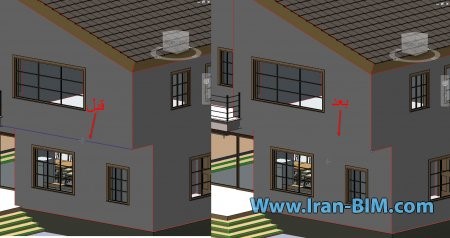

در مدلسازی پروژه ها و کارهای رویت، گاهی شما نیاز دارید خط یا خطوطی از عناصر را مخفی کنید و دیده نشوند. برای مثال اگر دو دیوار بروی یکدیگر باشند، خط محل برخورد را باید مخفی کنیم که البته در این شرایط اگر دو دیوار دقیقا بروی یکدیگر باشند با ابزارJoin Geometry این مشکل حل می شود، اما گاهی مواقع در برخی موقعیت های پروژه، ابزار Join بروی همه عناصر جواب نمی دهد و نیاز به استفاده از روش و یا روش های دیگر می باشیم. بنابراین یکی از این روش ها می تواند تکنیک زیر باشد:
1- به موقعیت مورد نظر از پروژه بروید.

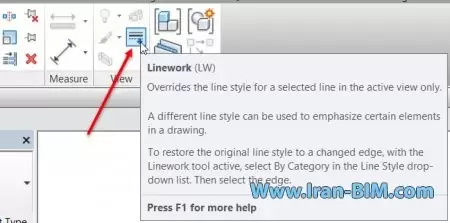

2- از زبانه Modify > پانل View > ابزار Linework را انتخاب کنید.
3- در پانل Line Style، لیست خطوط را باز کنید و سبک خط <Invisible Lines> را انتخاب کنید.

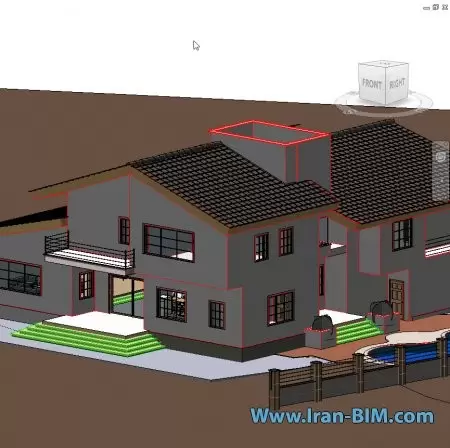

4- اکنون با کلیک کردن بروی لبه های مورد نظر از عناصر، آنها را مخفی کنید.
نکته : برای برگشت به حالت اولبه عناصر و یا ریست کردن انها نیز از روش زیر استفاده کنید.
1- به موقعیت مورد نظر از پروژه بروید.
2- از زبانه Modify > پانل View > ابزار Linework را انتخاب کنید.
3- در پانل Line Style، لیست خطوط را باز کنید و سبک خط <> By Categoryرا انتخاب کنید.
4- بروی خط و یا خطوط مخفی شده مجدد کلیک کنید.
نکته : می توانید با استفاده از پک آموزش نرم افزار Revit Architecture و یا کتاب آموزش جامع و تخصصی نرمافزار مدلسازی ساختمان REVIT 2018 این نرم افزار را به صورت جامع و اصولی بیاموزید.
