دانلود کامل Libraries ، Templates برای رویت

دانلود کامل Libraries ، Templates برای Revit
در مورد اینکه Template در نرمافزار Revit تا چه اندازه مهم است را کم کم درک خواهید کرد اما برای شروع بهتر است در ابتدا کمی در مورد استفاده از Template در Revit توضیح دهیم. شما برای شروع به کار با نرمافزار رویت به یک سری اطلاعات اولیه نیاز دارید و این اطلاعات میتواند به انواع دیوار، نوع اندازهگذاری، جدول برنامه زمانبندی و… باشد. اطلاعاتی که در همه پروژهها به آنها نیاز دارید، بنابراین کاربران حرفهای برای این نیاز، از یک Teplate شخصی ساخته شده برای خود استفاده میکنند و کاربرانی که در حال یادگیری و شروع رویت میباشند میتوانند از یک Template پیشفرض رویت استفاده کنند. در ورژنهای بالا در زمان نصب رویت ممکن است این Templateها نصب نشوند و مجبور به تنظیم این Templateها به صورت دستی هستید. برای مثال اکثر کاربران در ابتدای نصب این نرمافزار، میپرسند که چرا در رویت نصب شده چهار نمای اصلی وجود ندارد؟ چرا در Project Brwoser دو تا Level وجود ندارد؟ چرا وقتی بر روی ابزار Door کلیک میکنیم اخطار نمایش میدهد؟ و بسیاری از این چراها که دلیلش فقط کامل نبودن Template میباشد. البته اگر نسخه Revit را نصب کنید و در زمان نصب فقط گزینه Us Metric فعال باشد احتمال نصب Templateها بسیار بالاست، اما ما فرض را بر این میگیریم که نرمافزار نصب شده شما Template ندارد و شما باید بدانید چگونه مسیر را تنظیم کنید. بنابراین داشتن یک Template در رویت برای کاربران مبتدی که خواهان یادگیری این نرمافزار میباشند یک امری واجب میباشد.
فرمتهای فایلهای Revit
قبل از اینکه بخواهیم در مورد مسیر دهی درست تمپلیت و لایبرریها در رویت بپردازیم، میبایست فرمت و یا پسوند فایلهای رویت را دقیق بشناسیم و بدانیم هر کدام کجا و چه کاربردی دارد. در ادامه تفاوت فرمت فایلهای رویت توضیح داده شده است:
rfa: فرمت فایل ساخته شده در محیط Family میباشد. همچنین Mass ساخته شده نیز با این فرمت ذخیره میشوند.
rvt: فرمت ذخیرهسازی پروژه در نرمافزار رویت میباشد.
rte: فرمت تمپلیت برای Project میباشد.
rft: فرمت تمپلیت برای محیطهای Family میباشد.
جانمایی و تنظیم مسیرهای Template
در صورت مواجه شدن با دو گزینه Open و New در صفحه اول در قسمت Project نرمافزار، نشان دهنده این مطلب است که در رویت نصب شده، در حال حاضر Template اضافه نشده و نیاز است تنظیمات آن را انجام دهید. برای این کار ابتدا از طریق لینک های زیر با توجه به نسخه رویت نصب شده بر روی سیستم شما ، RVT را دانلود کنید و سپس در یک مسیری ثابت قرار دهید. دقت داشته باشید که این پوشه باید در مسیری قرار گیرد که هرگز تغییر نام و یا تغییر مسیر داده نشود و سپس به ترتیب مراحل زیر عمل کنید:

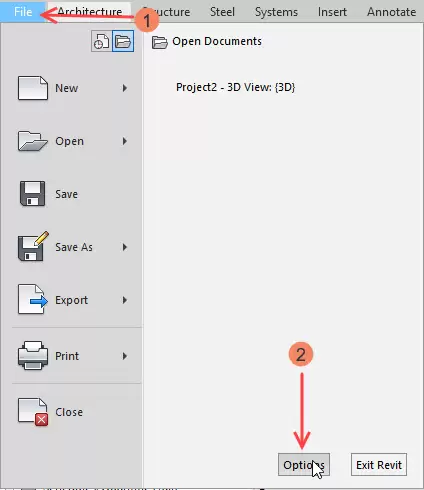

۱- منوی File نرمافزار رویت در بالا سمت چپ کلیک کنید و در پایین Options را انتخاب کنید.

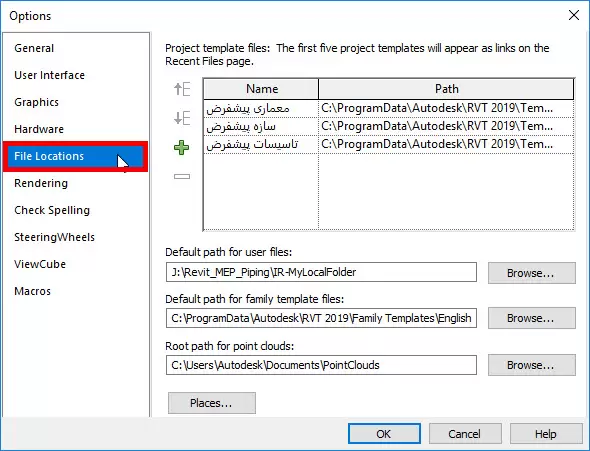

۲- در پنجرهی باز شده Options مطابق تصویر زیر، به زبانه File Locations بروید.

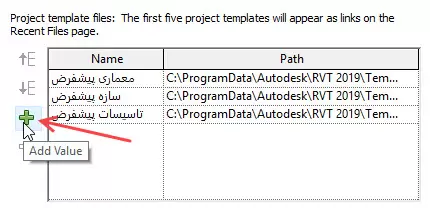

۳- برای اضافه کردن Project Template یا همان فرمت (rte) ابتدا در قسمت Project Template file بر روی علامت + (Add Value) سبز رنگ کلیک کنید.
۴- اکنون پنجرهای برای مشخص کردن مسیر باز می شود. بنابراین به مسیر قرار داده شده پوشه RVT 20XX وارد شوید، سپس پوشه Template را باز کنید، در ادامه وارد پوشه US Metric شوید و در این پوشه بسته به نوع فعالیت، قالب مورد نظر خود را انتخاب کنید و سپس Open را انتخاب کنیدتا این قالب به پنجره Options اضافه شد.
تمپلیت های موجود در این پوشه می توانند به شرح زیر باشند:
Construction-DefaultMetric.rte و Construction-DefaultUS-Canada.rte : این دو تیپ تمپلیت داری چند Level پیش فرض می باشند که از بخش منفی شروع شده اند و از نظر کلی مانند هم هستند و فقط در برخی نماد ها و تنظمیات داخلی مانند سیمبل های نما و … از نظر ظاهری متفاوت هستند.
DefaultMetric.rte و DefaultUS-Canada.rte : تمپلیت استاندارد برای شروع پروژه های معماری می باشند و از نظر کلی مانند هم هستند و در برخی تنظیمات داخلی مانند سیمبل های نما و … متفاوت هستند. ( تمپلیت DefaultMetric.rte برای تنظیم در این مسیر جهت پروژه های معماری پیشنهاد می شود).
Electrical-Default_Metric.rte : این تمپلیت دارای تنظیمات پیش فرض برای بخش Electrical در رویت است و مخصوص کاربران رویت رشنه برق می باشد.
Mechanical-Default_Metric.rte : این تمپلیت دارای تنظیمات پیش فرض برای بخش Mechanical در رویت است و مخصوص کاربران رویت رشنه مکانیک می باشد.
Plumbing-Default_Metric.rte : این تمپلیت دارای تنظیمات پیش فرض برای بخش Mechanical در رویت است و مخصوص کاربران رویت رشنه مکانیک جهت لوله کشی می باشد.(این تمپلیت از نسخه رویت ۲۰۱۴ اضافه شده است).
Structural Analysis-DefaultMetric.rte و Structural Analysis-DefaultMetric-Up.rte و Structural Analysis-DefaultUS-Canada.rte : این تمپلیت ها دارای تنظیمات پیش فرض سازه می باشند و برای کاربران رویت سازه ای جهت انجام پروژه های سازه ای است.(تمپلیت Structural Analysis-DefaultMetric.rte پیشنهاد می شود).
Systems-Default_Metric.rte : تمپلیت کامل برای تاسیسات ساختمان در تمام رشته های مکانیک ، لوله کشی ها و برق می باشد. (برای کارهای تاسیسات این تمپلیت پیشنهاد می شود).
روش جانمایی Family Template:

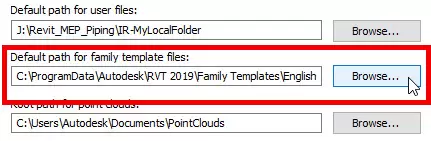

۱- ابتدا در قسمت Default path for family template files برروی Browse کلیک کنید.
۲- در پنجره باز شده Browse For Folder وارد پوشه RVT 20XX شوید، سپس وارد پوشه Family Templates، در ادامه وارد پوشه English شوید و در نهایت بدون انتخاب پوشهای در این مسیر برروی Open کلیک کنید تا همه Family Templateها اضافه شوند. (این مسیر اضافه شدن فرمتهای (rft) میباشد.)
تنظیم مسیر Library در رویت:

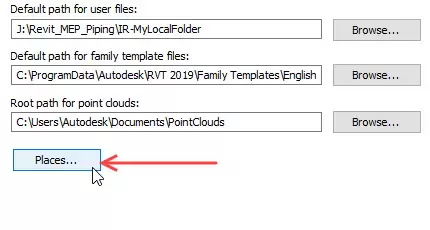

۱-مطابق تصویر زیر در پنجره Options بر روی دکمه Places کلیک کنید.
۲- در پنجرهی فوق، به ترتیب وارد پوشه RVT 20XX و Libraries و US Metric شوید و در این پوشه بدون انتخاب هیچ پوشه دیگری برروی Open کلیک کنید. (در اینجا مسیر فرمت (rfa) تنظیم میشود.
با انجام تنظیمات فوق نرمافزار رویت شما آماده میباشد و میتوانید از تنظیمات پیشفرض استفاده کنید تا تسلط شما در این نرمافزار بالا رود.
نکته : مبحث تمپلیت در رویت بسیار وسیع و تخصصی می باشد و یک کاربر رویت می بایست برای ایجاد یک تمپلیت بر اساس استاندارد پروژه به تمام بخش های نرم افزار رویت اشراف کامل داشته باشد. بنابراین می توانید از پک آموزش ایجاد Template حرفه ای در رویت استفاده کنید.
برای دانلود تمپلیت، کتابخانه و فمیلی های رویت با توجه به نسخه رویت، بر روی لینک های زیر کلیک کنید.
نکته : این کاملترین کتابخانه رویت سازه ای می باشد که شامل انواع پروفیل های استاندارد و پرکاربرد در ایران نیز است.
تمامی لایبری ها در لینک زیر قرار دارد.
اینجا کلیک کنید…
