راینو به رویت

اگر آشنایی ندارید ،  Rhino 3D  یک مدل ساز سطح آزاد است که از  مدل ریاضی NURBS برای تولید هندسه استفاده می کند. این امر Rhino را به یکی از ابزارهای پیشرو CAD برای طراحی مفهومی در فضای AEC تبدیل می کند زیرا یک رابط بصری سریع و راحت برای ایجاد هندسه  فراهم می کند.

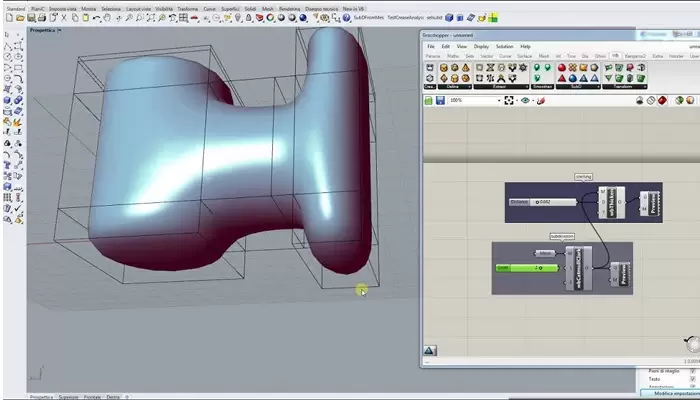

Rhino همچنین شامل یک برنامه اسکریپت نویسی بصری ، Grasshopper است که شبیه Dynamo برای Revit می باشد. Grasshopper به کاربران Rhino امکان استفاده از تکنیک های اتوماسیون را بدون نیاز به توسعه نرم افزار  می دهد.

اگرچه Rhino در میان طراحان معماری برای طراحی مفهومی محبوب است ، اما ابزار برجسته ساخت اسناد ساختمانی هنوز Autodesk Revit است.

در این پست ما نحوه اتصال این دو ابزار را توضیح می دهیم تا شما مدلهای خود از Rhino به Revit منتقل کنید.

قابلیت همکاری: راینو به رویت

بسیاری از دفاتر طراحی در روند کار روزانه خود از چندین نرم افزار استفاده می کنند ، اما این سوال همیشه باقی می ماند که “چگونه این ابزارهای مختلف را به هم متصل کنم؟” به عبارت دیگر ، بهترین راه برای ورود مدل از Rhino به Revit چیست؟

خبر خوب این است که این برنامه ها تا حدی سازگار هستند. برای انتقال مدل ها از Rhino به Revit دو راه اصلی وجود دارد.

روش ۱: مدل Rhino را دریک فمیلی Revit وارد کنید

رایج ترین روش برای وارد کردن Rhino به Revit ، وارد کردن فایل Rhino به طور مستقیم در یک فمیلی Revit از دسته مدل “Mass” است. پس از ورود، فمیلی می توانند طبق معمول در یک پروژه Revit بارگذاری شوند.

به صورت مشابه ، شما  می توانید برای انتقال از Revit به Rhino از یک فرایند مشابه import و export استفاده کنید.

این روش بسیار ساده و سرراست است.

روش ۲: از Rhino به Revit با استفاده از Rhino.Inside.Revit

یکی از آخرین پروژه ها برای راینو Rhino.Inside  است که به کاربران امکان می دهد Rhino و Grasshopper را “در داخل” سایر برنامه ها اجرا کنند. این بدان معناست که ابزارهای مدل سازی  اکنون بصورت رایگان در برنامه های پیشرو CAD و BIM در Autodesk در دسترس است. علاوه بر ابزارهای جدیدی که برای Revit هستند، این رویکرد جدید به معنی گردش کار ساده تر Rhino به Revit  است.

برای کسب اطلاعات بیشتر در مورد این ابتکار و راهنمای کامل نحوه پیاده سازی ، Rhino.Inside.Revit را بررسی کنید  .

Rhino به Revit یا Rhino.Inside.Revit؟

هر دو روش به شما کمک می کند تا مدل های سه بعدی را از Rhino به Revit وارد کنید، اما کدام مسیر را باید طی کنید؟

اگر به یک روش سریع برای دستیابی هندسه از Rhino به Revit نیاز دارید یا شاید کاری دارید که فقط باید یک بار انجام شود، به سادگی آن را به یک خانواده وارد کنید (روش شماره ۱).

اگر به دنبال قابلیت همکاری واقعی بین چندین ابزار هستید ، مطمئناً  Rhino.Inside.Revit (روش شماره ۲) روش بهتری است.

اگرچه این روش تنظیمات اولیه ی بیشتری نیاز دارد اما Rhino.Inside.Revit امکانات کاملاً جدیدی را برای Rhino فراهم می کند تا گردش کار Revit را تنظیم کند . بنابراین اگر Rhino و Revit جزئی جدایی ناپذیر در کار شما هستند ، این روش جدید اتصال Rhino به Revit را امتحان کنید.
