سازوکار Revit برای رفع مشکلات موقعیت یابی

در این پست ، ما می خواهیم درمورد موقعیت یابی ، هنگامی که مدل به یک مدل میزبان لینک داده می شود ، توضیح بیشتری دهیم. در هنگام استقرار یک مدل در یک مدل میزبان ، با توجه به موقعیت هندسه مدلهای پیوندی در پروژه فعلی ، بسیاری از شرایط بحرانی با مدل روبرو می شوند. هدف مورد نظر از لینک دادن یک پرونده تا زمانی که به درستی در مدل میزبان قرار نگیرد ، هرگز نمی تواند کاملاً بهینه و استخراج شود.

موضوع موقعیت یابی و نحوه برخورد با آنها

• اغلب اوقات کاربران Revit باید با مشکلات و اختلافاتی در مورد موقعیت هندسه در مدل لینک شده مربوط و مربوط به مدل میزبان روبرو شوند.
• به عنوان مثال هنگامی که مدل معماری توسط یک مهندس سازه در یک مدل سازه ای لینک می خورد ، ممکن است مشاهده کند که مدل لینک خورده از سیستم مختصات یکسانی نسبت به مدل ساختاری یا مدل میزبان مشترک نیست. به عبارت دیگر ، هنگامی که مدل لینک یافته و مدل میزبان از سیستم مختصات یکسانی برخوردار نیستند ، Revit به طور خودکار کادری را نمایش که نشان می دهد پروژه های پیوند خورده و فعلی از سیستم مختصات یکسانی برخوردار نیستند و به دلیل این امر ، به طور خودکار به موقعیت یابی مرکز به مرکز بر می گردد.
•  ممکن است Revit هشدار دیگری را به نمایش بگذارد که می گوید این امکان برای یافتن مرکز هندسه اخیراً وارد شده در مدل میزبان برای مستقر کردن واردات وجود ندارد. این امر سرانجام موانعی را برای کاربران Revit ایجاد می کند که می خواهد فایل های لینک شده را در نمای فعلی قرار دهید.
• درصورتی که کاربران Revit با این هشدارها روبرو شوند ، پیشنهاد می شود این هشدارها را با کلیک کردن روی close ببندند و پس از آن به کار خود را ادامه دهند.
• به کاربران پیشنهاد می شود فقط در صورت وارد شدن مدل لینک شده در مدل میزبان ، مشکلات موقعیت را برطرف کنند.
• سازوکار Revit به گونه ای است که در مورد کل عناصر یک مدل ، برای هر پروژه یک سیستم مختصات داخلی وجود دارد. سیستم مختصات یک پروژه فقط برای آن پروژه آشناست.
• اگر کاربران Revit روی یک مدل مستقل کار کنند که موقعیت آن تحت تأثیر یا مربوط به هیچ یک از مدل های مرتبط نباشد ، به ندرت مسئله مرتبط با موقعیت یابی رخ می دهد.

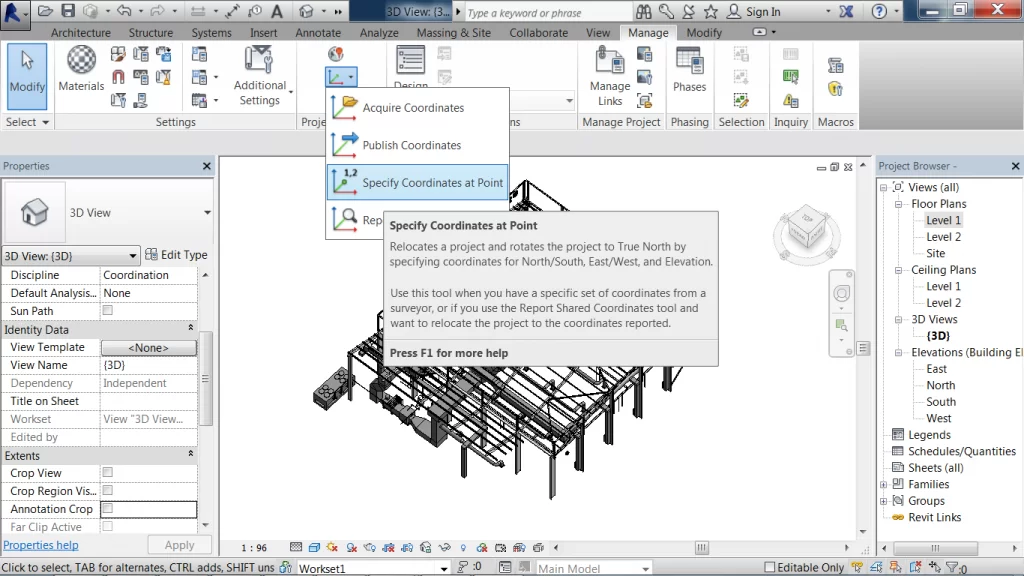

• از طرف دیگر اگر کاربران Revit بخواهند موقعیت میزبان و مدلهای لینک شده را بدانند ، مهم است که مختصات را به اشتراک بگذارند.

بنابراین هنگامی که کاربران Revit از سیستم مختصات یکسانی برای مدل لینک شده و همچنین میزبان استفاده می کنند ، هرگز با مشکل موقعیتی روبرو نخواهند شد.
