اهداف

درک مفهوم پنهان شده در LOD و نحوه ی کار با آن در برخورد با مدل های BIM، الزامات و اسناد و مدارک.

شرح

یک مدل BIM یا مجموعه ای از مدل ها، حاوی مقدار زیادی از عناصر یا اشیاء است. این اجزا می توانند مقدار زیادی اطلاعات را برای نشان دادن چندین جنبه از پروژه یا ساختمان داشته باشند.

معمولا در یک پروژه، اعضای مختلفی( مشتری، طراحان، مشاوران، همه ی واسطه ها، پیمانکاران ساختمان) وجود دارند، بنابراین برای تعیین دقیق اینکه آیا آنها از تعریف پروژه چه قصدی دارند و چقدر اطلاعات خواهند داشت، بر چگونگی پروژه و اطلاعاتی که  در اختیار شما قرار می گیرد تاثیر گذاشته و اینکه چه چیزی از سایر مدل ها و گرایش های مرتبط به پروژه انتظار داشته باشیم.

برای همین منظور در هر مرحله از پروژه، یک نقطه عطف اصلی باید تعریف شود، همچنین با توجه به اهداف خاص مورد نیاز برای توابع خاص یا مدل  BIM مورد استفاده قرار گیرند.

به همین علت، یک چهارچوب مشترک در مورد توسعه و اطمینان از اطلاعات در پروژه مورد نیاز است. به همین صورت همکاری در این شرایط ساده تر می شود. هر ذینفع از زبان مشترک برخوردارند تا همه بتوانند همدیگر را به طور صحیح درک کنند.

چهارچوب، میزان اطلاعاتی را که در عناصر تشکیل دهنده ی مدل وجود دارد و استفاده و کاربرد از آن اطلاعات( که گاهی اوقات در مدل ها در نظر گرفته می شود، اما غالبا غیر ممکن است) را توصیف و پیش بینی می کند. بدین ترتیب چگونگی اعتماد به مدل ها مشخص خواهد شد:

• ما مشخص می کنیم که چه اطلاعاتی قابل اعتماد هستند.
• ما مشخص می کنیم که کدام اهداف قابل اعتماد هستند.
• ما درجه ی دقتی که قابل اعتماد است را مشخص می کنیم.

LOD یک زبان است که بیان می دارد چه چیزی در انتظار است و مقدار اطمینان در مورد ویژگی ها و مشخصات یک عنصر داده شده را نشان می دهد.

با ذکر نمونه ها می توانیم در این مورر اطمینان بیشتری برای درک اطلاعات داشته باشیم:

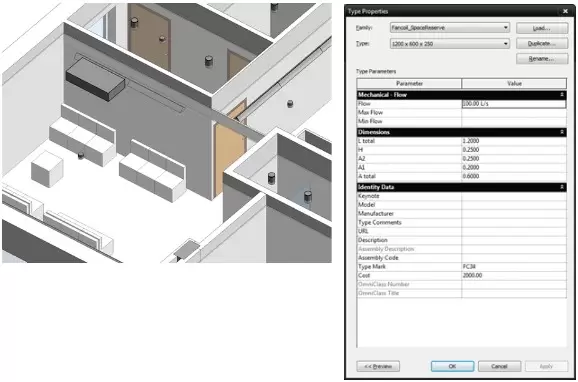

یک توصیف عملکردی:

در مرحله ی اولیه ی پروژه، ما تجهیزات HVAC را قرار می دهیم. ظاهرا ساده به نظر می رسد و فقط یک جعبه به نظر می آید و اطلاعاتی که به آن متصل هستند زیاد نیست. اما به نوعی ما باید روشن کنیم که از این مدل می توانیم چه استفاده هایی داشته باشیم.

آیا این مولفه در این مدل قابل اعتماد است؟

• تجهیزات HAVC، با نیازهای تقریبی فضایی، در یک موقعیت خاص وجود دارد.
• محاسبات ناکافی تقریبی نیاز به جریان برای این تجهیزات را برآورد می کنند.
• ما هزینه ی پیشنهادی برای تجهیزات را پیدا می کنیم.

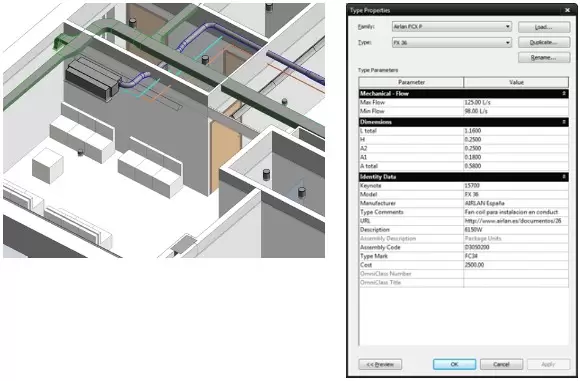

اطلاعاتی که می تواند برای ساخت و ساز باشد؛

در پروژه، اطلاعات بیشتری در مورد این شی وجود دارد. در این نکته، ما نیز باید در مورد چگونگی اعتماد به این اطلاعات توضیح دهیم.

آیا این مولفه در این مدل قابل اعتماد است؟

• تجهیزات HAVC با شرایط خاص فضایی در یک موقعیت خاص وجود دارند.
• یک مدل خاص انتخاب شده است. همچنین ما تولید کننده را می شناسیم.
• این مولفه دارای نرخ جریان بتن و مصرف انرژی است.
• ما می دانیم چقدر هزینه دارد.

تلاش برای افزودن چنین اطلاعاتی به مدل، باید تاثیری را که این اطلاعات می تواند بر کل توسعه ی پروژه داشته باشد، و اهدافی که می توان در این پروژه به ارمغان آورد. برای درک این مفهوم به عنوان مثال زیر توجه کنید:

• هیچ مدرکی در مدل سازی وجود ندارد و اطلاعات زیادی در مورد هزینه ها و مدل ها در عناصر وجود دارد اگر ما تنها قصد داریم که هماهنگی فضایی بین رشته ها انجام دهیم.
• برای برآورد هزینه ی دقیق پروژه ها، ما نیاز به مدل دقیق عناصر و اطلاعات دقیق در مورد آنها خواهیم داشت.

این برای ایجاد LOD یک مُدل کامل سخت است، زیرا احتمالا دارای عناصر مختلف در سطوح مختلف است.

به همین دلیل است که توصیه می شود یک ” جدول تولید و تحویل مدل” که بیشتر به عنوان “ماتریس مسئولیت” (Responsibility Matrix)  شناخته می شود، ایجاد شود تا مشخص شود که چه اطلاعاتی در هر مرحله و به وسیله ی چه کسی تولید خواهد شد. علاوه بر این، شما کد LOD را در برابر هر یک از پروژه های اجزای سیستم یا سیستم در هر مرحله ی پیشرفت پروژه تعیین می کنید، بنابراین تیم کاملا می داند که چه انتظاراتی دارد.

استانداردهای طبقه بندی LOD

چندین سیستم برای طبقه بندی LOD در مدل ها وجود دارد، استانداردهای مختلفی را بسته به موقعیت جغرافیایی یا موسسه ی موجع مطابقت می دهد.

دو استاندارد LOD اصلی یا چهارچوب هایی وجود دارد که به طور گسترده مورد استفاده قرار می گیرند.، زیرا آنها به دو بلوک اصلی تاثیر می گذارند: ایالت متحده ی آمریکا و انگلستان. در این مقاله ما به آنها اشاره خواهیم کرد.

• در ایالات متحده ما با موسسه ی آمریکایی معماران(AIA)- BIM Forum LOD Standard مواجه می شویم
• در انگلستان با BSI- که موسسه استاندارد انگلیسی(BS EN ISO 19650) آشنا می شویم.

۱ . ( ایالات متحده ی آمریکا) انجمن سطح توسعه ی BIM

( به سند BIM Forum LOD Specification 2019 مراجعه کنید)

این استاندارد معمولا در ایالات متحده ی آمریکا و مناطق تحت نفوذ آن استفاده می شود.

این چهارچوب LOD توسط AIA( موسسه ی آمریکایی معماران) پیشنهاد شده است و توسط انجمن BIM توسعه داده شده است. این استاندارد را برای صنعت توصیف وضعیت توسعه ی سیستم های مختلف، مونتاژ ها و اجزای سازنده در یک مدل BIM ارائه می دهند.

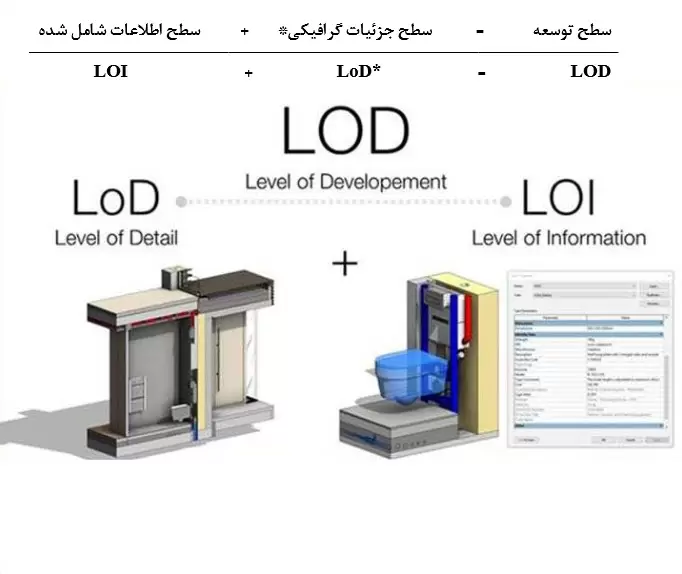

• اختصار LOD

در این زمینه باید LOD درک شود:

• Level( سطح)
• Of( از)
• Development( توسعه)

^*سطح جزئیات گرافیکی نیز به عنوان Level Detail و یا LOD شناخته می شود، به همین دلیل است که در مورد اصطلاحات سردرگمی زیادی وجود دارد. بنابراین LOD باید بسته به متن مورد نظر متفاوت باشد.

• استاندارد LOD

سطح توسعه(LOD) مشخصات مرجعی است که شاغلان در صنعت AEC را قادر می کند که مدل هایی با سطح بالایی از وضوح محتوایی و قابل اطمینان برای مدل های اطلاعات ساخت(BIMs) در مراحل مختلف طراحی و ساخت و ساز ایجاد و مشخص شود.

این مشخصه ها و ویژگی های عناصر مدل های سیستم های مختلف ساختمان را در سطوح مختلف توسعه مشخص می کند که بر اساس CSI Uniformat 2010 سازمان یافته است. قصد این سند این است که به توضیح چهارچوب LOD و استاندارد کردن برای استفاده از آنها بپردازیم تا به عنوان یک ابزار ارتباطی، مفید باشد.

ملاحظات:

• LOD توسط مراحل طراحی تعریف نمی شوند. در عوض، تکمیل فاز طراحی، و همچنین هر مرحله ی عطف یا تحویل دیگر، می تواند از طریق زبان LOD تعریف شود.
• چیزی به عنوان یک مدل با “LOD#####” وجود ندارد. مدل های پروژه در هر مرحله از تحویل به طور مداوم حاوی عناصر و مجموعه ها در سطوح مختلف توسعه است.
• LOD جداول یا تعاریف جایگزین اسناد برنامه ی اجرایی BIM نیستند. آنها تکمیل کننده هستند. نیازهای اطلاعات پروژه از یک پروژه به پروژه ی دیگر متفاوت است و بنابراین در مشخصات عمومی تعاریف LOD نیست. پس آن در BEPs فردی قرار خواهند گرفت.
• مشخصات LOD یک ابزار ارتباطی است.
• LOD ها پنج تصویر از پیشرفت یک عنصر را از لحاظ مفهوم توسعه ی مشخص ارائه می کنند، مراحل بسیاری در این فرایند بین LOD های تعریف شده وجود دارد که باید حداقل تعاریف مورد نیاز LOD باشد.
• تعاریف LOD تجمعی هستند. برای یک عنصر نشان داده شده، هر عنصر تعریف شده ی LOD شامل الزامات تمام LOD های قبلی است. بنابراین برای یک عنصری که واجد شرایط LOD300 می باشد، باید تمامی ضوابط مربوط به ۲۰۰ و ۱۰۰ و همچنین مواردی که در تعریف LOD300 آمده است، موجود باشد. این قانون به استثنای LOD500 می باشد، که در بخش بعدی این مقاله توضیح داده می شود.
• خصوصیات LOD، استفاده از یک فرآیند برنامه ریزی پالسی را به تلاش مدل سازی محدود می کند و عناصر مدل و اطلاعات را مربوط به تیم که برایشان مفید است محدود می کند تا روند تسهیل یابد.
• اطلاعات فراوان در بسیاری از مبادلات اطلاعاتی معمول است. مشخصات LOD تعریف مدل هایی را فراهم می کند که مبادلات چندگانه برای استفاده های مختلف را پشتیبانی می کند. استفاده های پیشین از مدل ها باید به وضوح در اسناد BEP باشد.
  • تعاریف اساسی LOD

LOD 100

مدل عنصر ممکن است به صورت گرافیکی در مدل یا با یک نماد دیگر عمومی نمایش داده شود، اما الزامات LOD 200 را برآورده نمی کند.

عناصر LOD 100 باید تقریبی در نظر گرفته شوند.

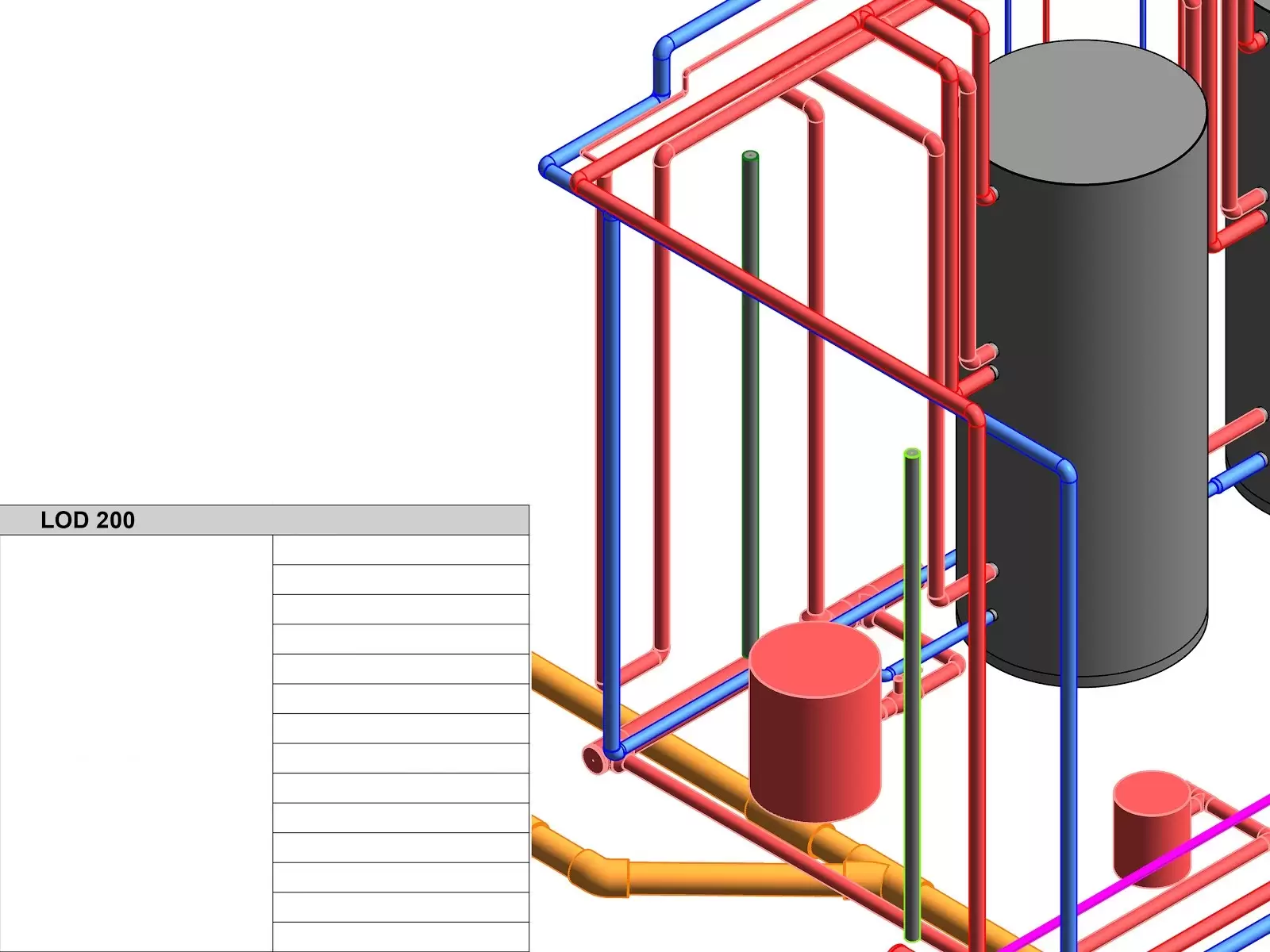

LOD 200

نمایش عناصر به صورت توپُر از شی مورد نظر می باشد، شامل قابلیت های پایه ای و ابعاد تقریبی است. معمولا اطلاعات ضعیف و ناقص هستند.

LOD 200 اغلب با خروجی طراحی طرح ریزی می شود.

LOD 300

عناصر شامل نمایش مناسب و معقول از ویژگی های گرافیکی و عملکردی به صورت هم زمان خواهد بود.

این LOD حداقل برای یک عنصر برای ساخت و ساز و مونتاژ می باشد.

پروژه ی طراحی جزئیات اغلب با LOD 300 مطابقت دارد.

LOD 350

حالت های متوسطی وجود دارد. به همین منظور LOD 350 به طور گسترده ای استفاده می شود.

برای رسیدن به این نتیجه به یک LOD که عناصر مدل را به اندازه ی کافی توسعه دهد تا هماهنگی دقیق بین رشته ها- تشخیص/ اجتناب از برخورد، طرح، … به وجود آید. معمولا الزامات برای استفاده از آن مناسب مدل های بالاتر از ۳۰۰ می باشد، اما به مرتبه ی ۴۰۰ نرسیده است، در نتیجه LOD350 تعریف شده است.

قطعات لازم برای هماهنگی عنصر با عناصر مجاور یا متصل شده مدل شده است. این قطعات شامل مواردی مانند پشتیبانی و اتصالات می باشد.

LOD 350 می تواند یک پروژه ی طراحی با جزئیات + هماهنگی دقیق بین رشته ها باشد.

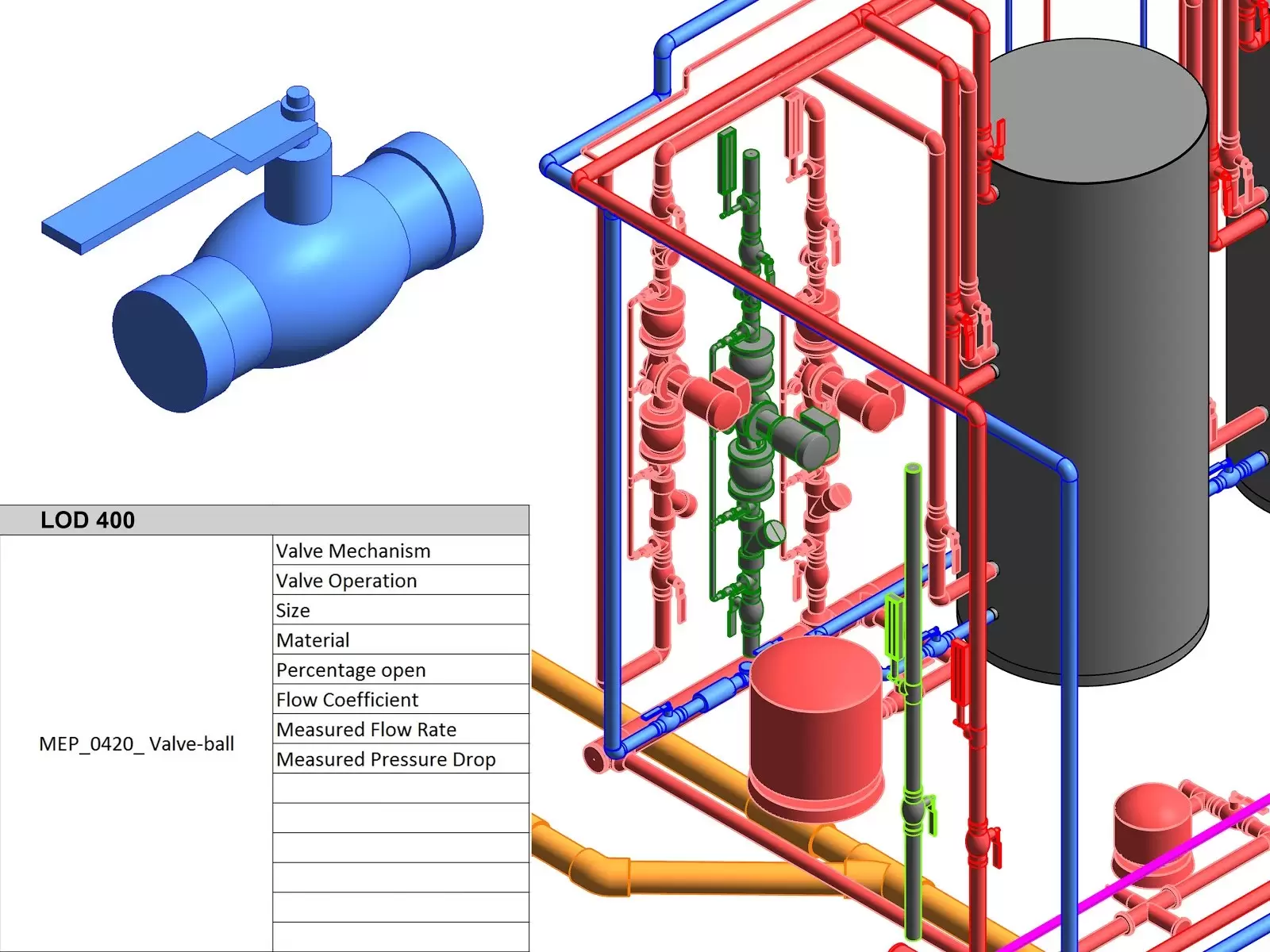

LOD 400

عناصری که ساخته خواهند شد و حاوی تمام پارامترهای لازم برای تهیه، مونتاژ و راه اندازی است، در این دسته تعریف می شوند.

دستیابی به LOD 400 تنها زمانی میسر می باشد که پیمانکاران مشغول به کار شده باشند، زیرا این موضوع در مورد بودجه و قابلیت های نهایی تولید و شروع کار می باشد.

LOD 500

همان طور که قبلا گفته شد، مراحل LOD تجمعی هستند. اما LOD 500 تکامل خطی LOD 400 نیست، زیرا می تواند اتفاقاتی که در سطوح قبلی افتاده است را درک کند.

این مرحله به جای نمایش کارکردی عناصر ساختمان در مرحله ی ساخت و ساز می باشد. این بدین معنی است که تنها اشیایی برای ساخت و نگهداری و استفاده مهم هستند، در این سطح مهم می باشند.

مهم تر از دقت هندسی اجزا، اطلاعات مربوط به آن جز مهم می باشد.

۲ . (انگلستان) سطح تعریف مدل BS EN ISO 19650

( سند BS EN ISO 19650 را نگاه کنید)

این استاندارد معمولا در انگلستان و مناطق تحت نفوذ آن استفاده می شود.

اسناد BS EN ISO 19650 یک استاندارد صنعتی توسعه یافته برای توصیف وضعیت توسعه ی سیستم ها، مونتاژها و اجزای مختلف در یک مدل BIM است. این استاندارد در یک سند چهارچوب نامیده شده است: مشخصات برای مدیریت اطلاعات برای مرحله ی سرمایه/ تحویل پروژه های ساختمانی با استفاده از مدل سازی اطلاعات ساخت می باشد.

• اختصار LOD

در این زمینه باید LOD درک شود:

• Level( سطح)
• Of( از)
• Model Definition( تعریف مدل)

^*سطح جزئیات گرافیکی نیز به عنوان Level Detail و یا LOD شناخته می شود، به همین دلیل است که در مورد اسطلاحات سردرگمی زیادی وجود دارد. بنابراین LOD باید بسته به متن مورد نظر متفاوت باشد.

۲٫۱  استاندارد LOD

این استاندارد مشخصه ها و ویژگی های عناصر مدل سیستم های مختلف ساختمان را در سطوح مختلف مدل و مدل های قابل اعتماد در هر مرحله مشخص و تعریف می کند. در این مورد عناصر مطابق با جداول طبقه بندی Uniclass می باشند.

بر خلاف استاندارد انجمن BIM، استاندارد BS EN ISO 19650 به طور واضح سطوح تعریف مدل را به مراحل پروژه ی UK متصل می کند.

ملاحظات:

• حداقل سطح جزئیات مورد نیاز تیم یا کارفرمایان برای هر هدف مدل باید تعریف شود.
• برای زنجیره ی تامین، سطوح بالاتر از جزئیات مورد نیاز است که ممکن است سیستم های IT و شبکه های موجود را آن را نیز بیش از حد تحمل کند. این هشدار در برابر مدل سازی بیش از حد مجدد است.
• سطح تعریف مدل مورد نیاز در یک مدل در تبادل اطلاعات باید در الزامات کارفرما تعریف شود، که به طور مستقیم به استفاده های پیشنهادی مدل ارتباط دارد.
• سطوح تعریف باید در BEP بیان شود و تمام سهامداران آن را درک کنند.
• باید یک جدول تولید و تحویل وجود داشته باشد که شامل مدل LOD باشد که مدل ها را در مراحل پروژه یا داده ها در آن وجود داشته باشد. یادآوری می شود که جدول شامل MODELS ها نیست اما ELEMENTS ها هستند.

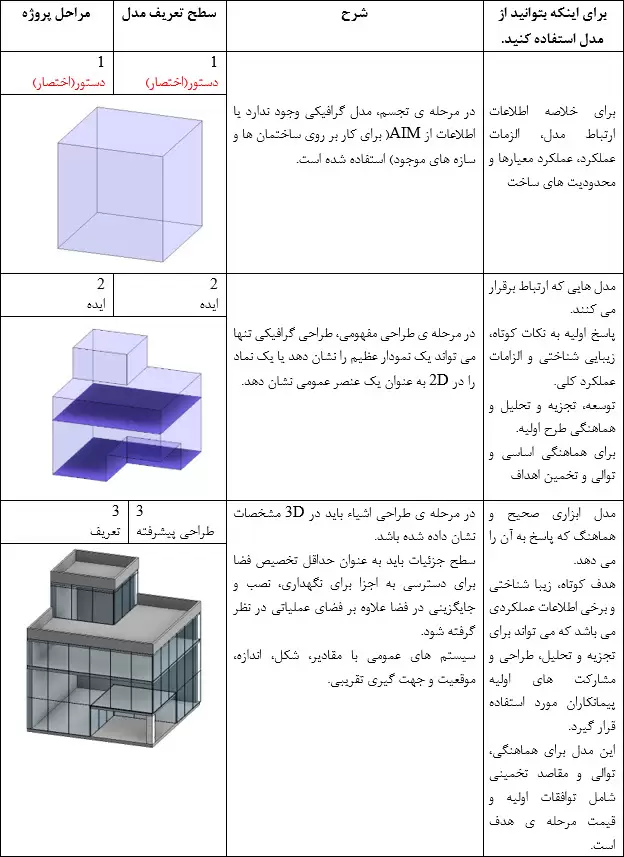

در جدول زیر ما مطابقت بین مراحل پروژه(APM) و تعریف LOD را مشاهده خواهیم کرد. رابطه ی مستقیمی وجود دارد، اما همیشه نباید آنها را به این روش به هم مرتبط دانست. به یاد داشته باشید که پیشنهاد می شود، عناصر LOD را مشخص کنید و LOD های Model را مشخص نکنید.

( برای اطلاعات بیشتر به سند BS EN ISO 19650 مراجعه فرمایید):

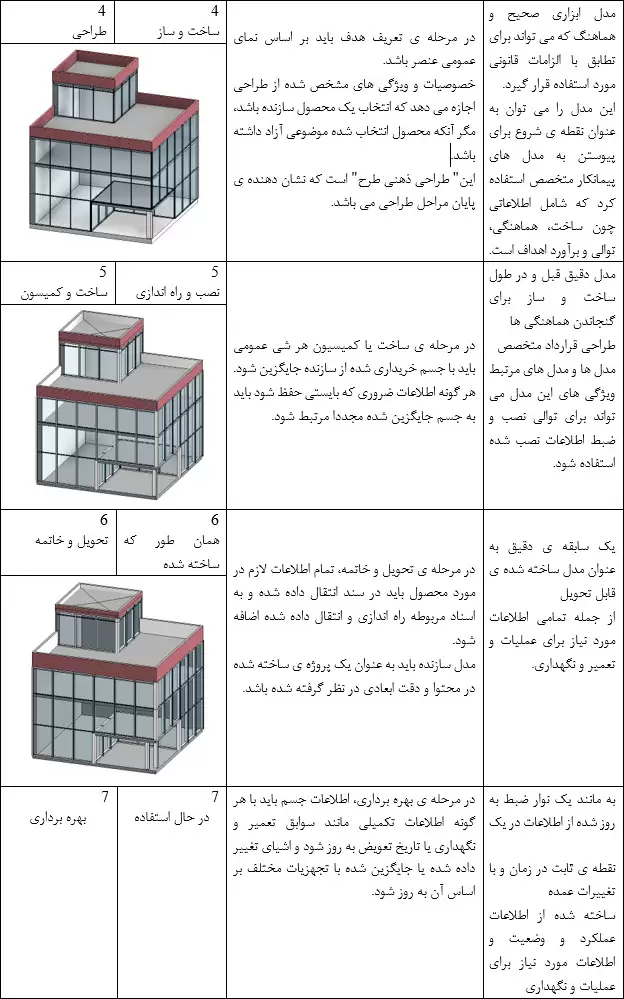

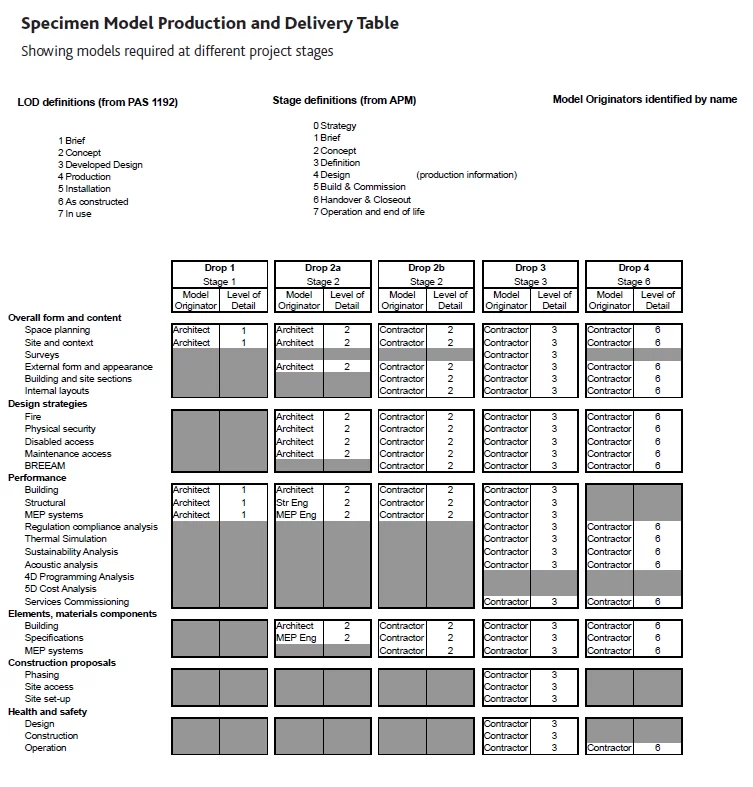

جدول زیر یک نمونه از جدول تولید و بهره برداری می باشد که در پروتکل CIM BIM می باشد( به سند پروتکل CIC BIM مراجعه کنید):

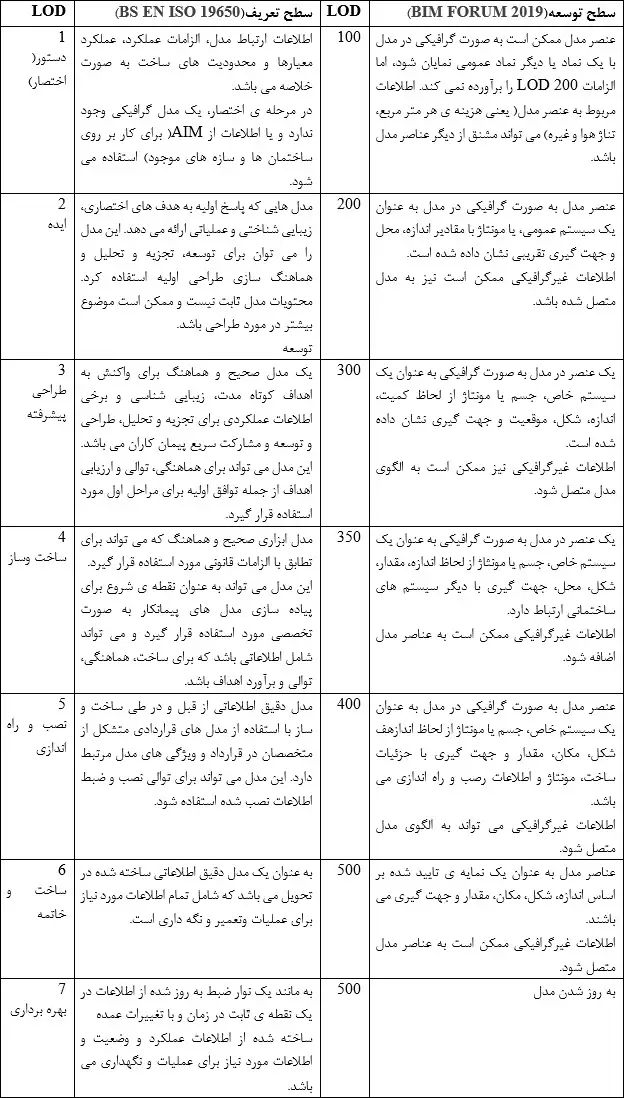

۳ . BIM Forum LOD در مقابل BS EN ISO 19650 LOD

این یک جدول مقایسه بین دو استاندارد می باشد. بین این دو استاندارد هیچ رابطه ی مستقیم و کامل وجود ندارد، اما رابطه ی زیر یک رابطه ی غیر رسمی است که  پیشنهاد می کنیم:

۴ . کارکردهای LOD و BIM Model

استفاده از BIM یک اقدام بنیادی در مُدل BIM است.

یک مدل باید در هر مرحله توسعه داده شود تا اطلاعاتی را که برای وضعیت پروژه مفید می باشد در آن موجود باشد. تلاش مجدد مدل سازی باید محدود به آنچه که در هر مرحله به عنوان نقطه های مفید در پروژه می باشد محدود شود.

استفاده های پیشین از مدل ها باید به وضوح در اسناد BEP باشد.

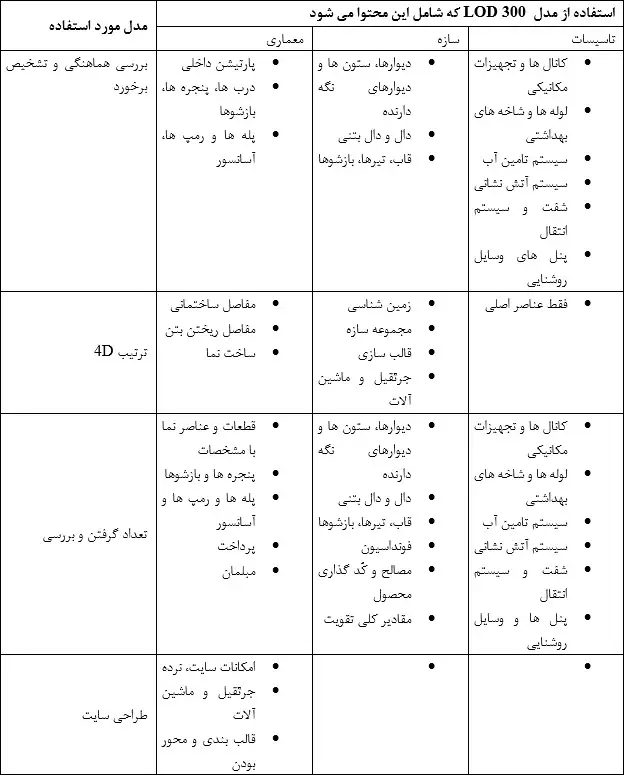

این یک جدول کوچک برای تعریف مدل LOD در یک محدوده ی خاص می باشد:

۵ . محتویات LOD و BIM در هر رشته

خلاصه ی نمونه:
