مدل سازی BIM: مقایسه LOD های مختلف

سطح جزئیات (LOD) عاملی است که تعیین می کند چه نوع داده ای برای قرار دادن در یک مدل مورد نیاز است. این معیار، یکی از مهمترین مولفه های فرایند BIM است.

استانداردهای LOD توسط نرم افزار VICO ، (شرکتی که نرم افزار هزینه یابی ساخت را تولید می کند )، تولید شد.

LOD متخصصین را در صنعت معماری ، مهندسی و ساخت و ساز (AEC) قادر می سازد با شفافیات بالا ، مدل BIM را در سطوح مختلف در مراحل طراحی و ساخت ، بیان کنند.

LOD عناصری را که می توان به یک مدل خاص اعتماد کرد ، به تصویر می کشد و تعریف می کند. این استاندارد به کاربران اجازه می دهد کاربرد و محدودیت مدل های مورد استفاده را به روشنی درک کنند. LOD به عنوان اندازه گیری سطح خدمات مورد نیاز نیز استفاده می شود.

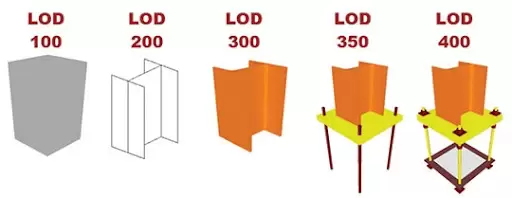

سطوح مختلف جزئیات

• LOD 100 (طرح مفهومی)  : عنصر موجود در مدل با LOD 100 را می توان با استفاده از نماد یا نمای کلی تر به صورت گرافیکی نشان داد. اطلاعات مرتبط با عنصر مدل مانند هزینه باید از سایر عناصر مدل حاصل شود. فقط مدلهای مفهومی را می توان با این سطح از جزئیات ایجاد کرد.
• LOD 200 (طرح شماتیک): عنصری در مدل با سطح ۲۰۰ ، به صورت گرافیکی ، به عنوان یک سیستم عمومی ، مونتاژ یا جسم ، با مقدار تقریبی اطلاعات مربوط به اندازه ، بعد ، جهت و غیره نشان داده شده است.
• LOD 300 (طراحی دقیق)  : در این سطح از جزئیات ، مدل سازی دقیق و نقشه های کارگاهی با اطلاعات خاص در مورد مجموعه ها ، کمیت ، شکل ، مکان و جهت ساخته می شود. در اینجا می توانیم از اطلاعات غیر هندسی و غیر گرافیکی نیز استفاده کنیم.
• LOD 350 (اسناد ساخت و ساز):  عنصر مدل از نظر شکل ، اندازه ، جهت گیری کمیت و سایر جهت گیری های سیستم ساختاری به صورت گرافیکی نشان داده می شود. این سطح، چگونگی هماهنگی عناصر ساختمان با سیستم های مختلف و سایر عناصر ساختاری را به تصویر می کشد.
• LOD 400 (ساخت و مونتاژ):  این سطح از جزئیات شامل ارائه اطلاعات کامل به شکل، اندازه، مقدار، محل، جهت گیری. اطلاعات غیر هندسی نیز است.
• LOD 500 (به صورت ساخته شده):  در این سطح از توسعه ، مدل نمایانگر عملکردهای واقعی المان ها و عناصر در یک ساختمان واقعی می باشد.

بنابراین ، با بالا رفتن سطح جزئیات ، اطلاعات بیشتر و بیشتری ارائه می شوند.

مفهوم LOD در BIM

انجمن بین‌المللی BIM Forum بر اساس استاندارد AIA آمریکا هر ساله طبقه‌بندی سطح نمایش جزییات LOD را برای برخی از عناصر و مدل‌های BIM منتشر و بروزرسانی می‌کند. البته شاید تمامی عناصر در این استاندارد گفته نشده باشد اما شما می‌توانید در چهارچوب این استاندارد هر مدلی را که در نظر دارید بر اساس سطح LOD به عنوان BIM Modeler مدلسازی و ارائه دهید.

یکی از تفاوت‌های یک مدل CAD با یک مدل BIM سطح کیفیت نمایش LOD می‌باشد که با آن آشنا شدید. اما باید بدانید که همه‌ی فرایند های مدلسازی نمی‌توانند از این سطح نمایش برخوردار باشند و باید از ابزار های مدلسازی استفاده نمود که حتما آن فرایند بر اساس BIM باشد. به عنوان مثال مدل‌های نرم‌افزار Revit یا TEKLA به عنوان یک فرایند بر پایه BIM می‌تواند از سطح نمایش LOD پیروی کند به شرطی که قوانین یک مدل BIM و البته سطح نمایش جزییات LOD در ساختار آن پیاده‌سازی شده باشد.
