مشخصات پروژه بیمارستان جاکارتا که با بیم ساخته شد

PT WIJAYA KARYA (WIKA) درباره ی اجرای فناوری AEC در بیمارستان مدولار COVID-19 در جاکارتای جنوبی توضیح می دهد.  شرکتی که در آغاز همه گیری در سال ۲۰۲۰، در کمتر از یک ماه ساخت را انجام داد.

ویژگی های خاص پروژه چیست؟

اندونزی نیز مانند بسیاری از کشورهای دیگر در سرتاسر جهان با ابتلای شدید به بیماری کووید -۱۹ مواجه شد که از ظرفیت تخت بیمارستان فراتر رفت. برای رفع این کمبود ، دولت اندونزی برنامه هایی را برای ساخت ۱۴ بیمارستان جدید آغاز کرد. PT ویجایا کاریا (WIKA) موظف شد یکی از آنها را در زمین فوتبال سابق به مساحت ۲۲۷۰۰ متر مربع در جاکارتای جنوبی بسازد. بیمارستان ۴ میلیون دلاری یک ساختمان یک طبقه با ظرفیت ۳۰۰ تخت ، ۳۵ اتاق بخش مراقبت های ویژه و ۱۰ اتاق اورژانس است.

دولت WIKA را موظف کرد تا طراحی و ساخت بیمارستان را به طور کامل در کمتر از یک ماه به پایان برساند

این مرکز پیشرفته مجهز به سیستم جداسازی فشار منفی (NPI) برای جلوگیری از جریان هوای آلوده به ویروس ، از بین بردن گسترش عوامل بیماری زا به محیط اطراف است و شامل یک پرستار روباتیک و یک فرمان یکپارچه است. با توجه به وضعیت بحرانی همه گیری ، دولت WIKA را موظف کرد تا طراحی و ساخت و همچنین بیمارستان را به طور کامل در کمتر از یک ماه به پایان برساند (شکل ۱). تحویل نیز باید مقرون به صرفه و پایدار از نظر زیست محیطی باشد. این پروژه در مه ۲۰۲۰ تکمیل شد.

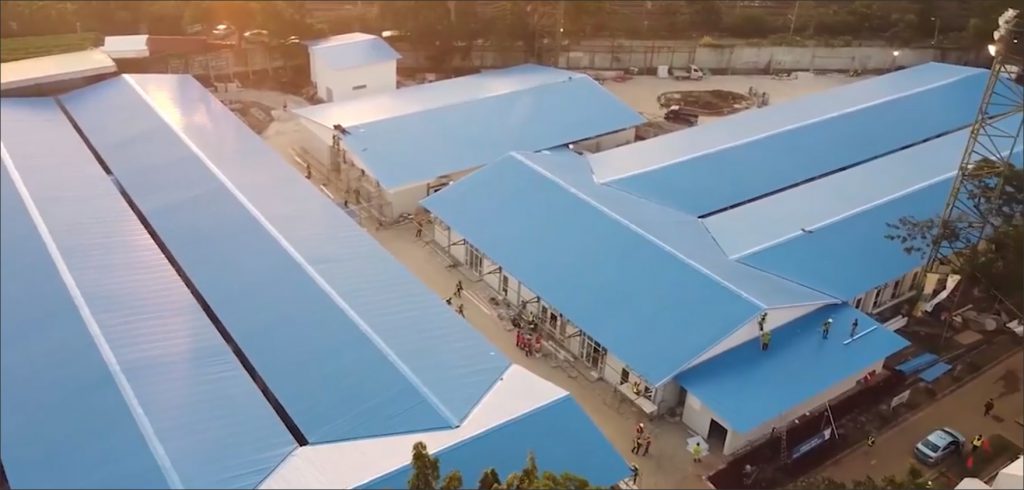

شکل ۱٫ بیمارستان مدولار COVID-19 در حال ساخت در جاکارتای جنوبی.

برنامه های اصلی نرم افزاری مورد استفاده در این پروژه چه بود و چگونه استفاده می شد؟

WIKA با استفاده از ProjectWise یک محیط داده متصل ایجاد کرد و از مدل سازی واقعیت بنتلی و فرایند BIM برای اجرای رویکرد مدولار خود استفاده کرد. آنها از یک پهپاد کوادکوپتر برای گرفتن تصاویر از پروژه دو هکتاری استفاده کردند و از ContextCapture برای پردازش آنها استفاده کردند و یک مدل واقعی از منطقه توپوگرافی ایجاد کردند. آنها با OpenBuildings Designer یک مدل از کل بیمارستان ، شامل عناصر سازه ای ، معماری و MEP تهیه کردند و از OpenRoads برای ترکیب منظر و طراحی راه استفاده کردند (شکل ۲ و ۳).

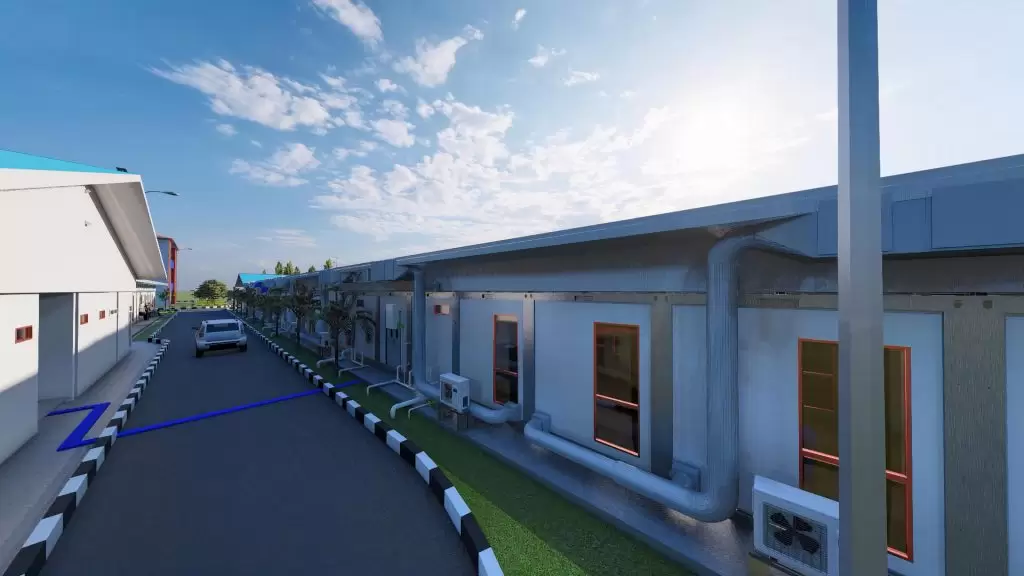

شکل ۲٫ مدل BIM پروژه بیمارستان مدولار COVID-19. (ارائه تصویر: WIKA)

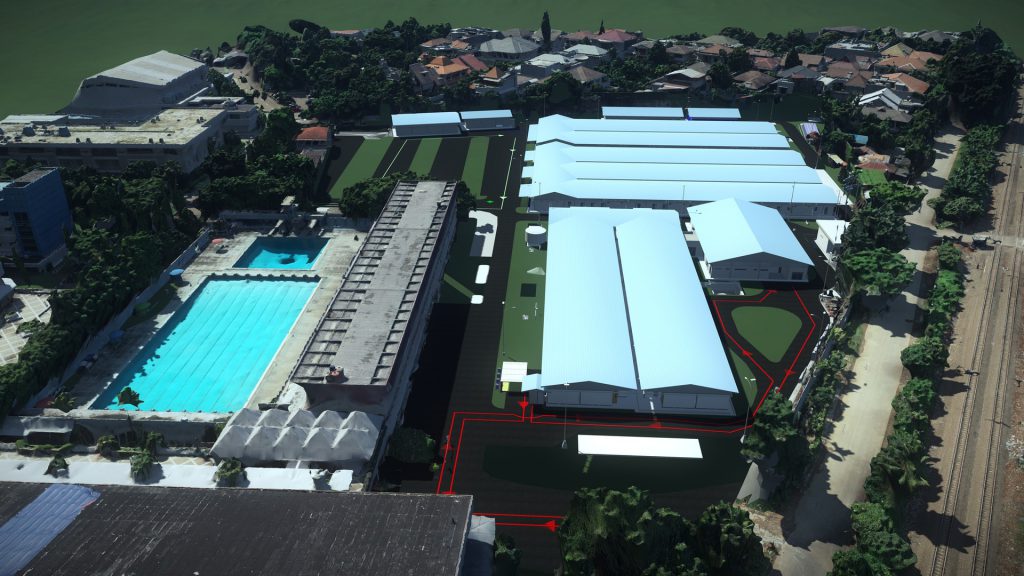

شکل ۳٫ مدل BIM از OpenRoads برای مدل سازی سایت استفاده می کند. (ارائه تصویر: WIKA)

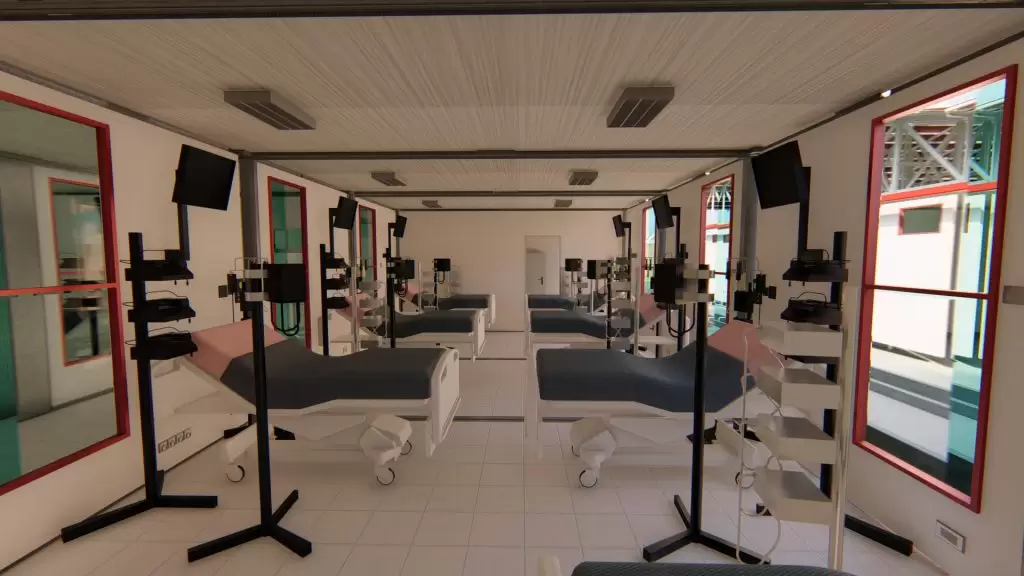

برای بهینه سازی طراحی سیستم جریان هوای داخلی برای حمایت از بهبود بیمار و جلوگیری از انتقال ویروس ، WIKA از Hevacomp برای انجام تجزیه و تحلیل جریان هوا و شبیه سازی داخل مدل  ، طراحی یک سیستم HVAC مطابق با استانداردهای مناسب استفاده کرد (شکل ۴). آنها مدلهای سه بعدی را با برنامه و هزینه های ساخت و ساز با استفاده از SYNCHRO 4D ادغام کردند و مدل را با LumenRT متحرک کردند. در نتیجه رندر پروژه و تأیید طراحی را بهبود بخشید (شکل ۵).

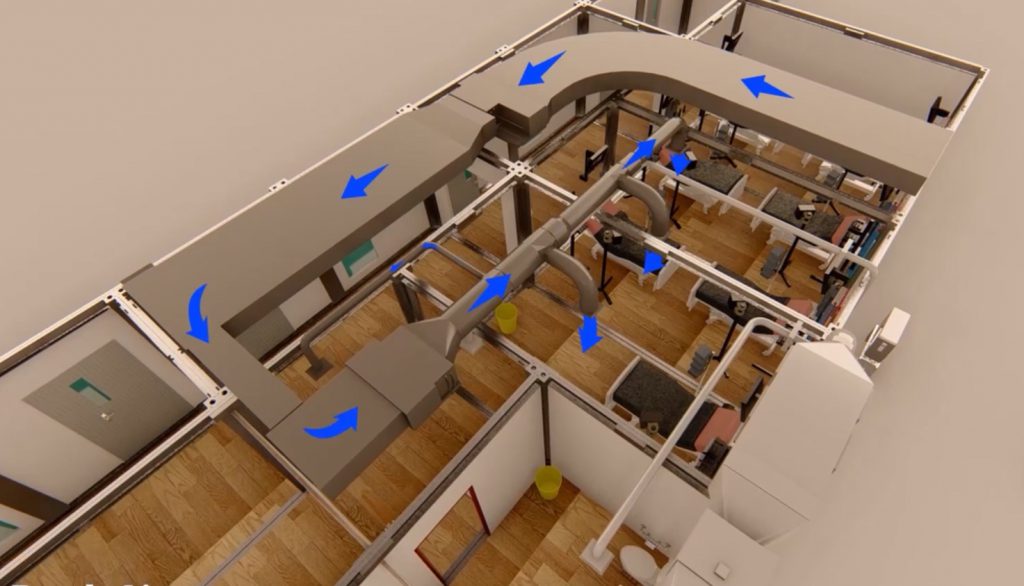

شکل ۴٫ از Hevacomp برای تجزیه و تحلیل جریان هوا و شبیه سازی فضای داخلی بیمارستان استفاده شد.

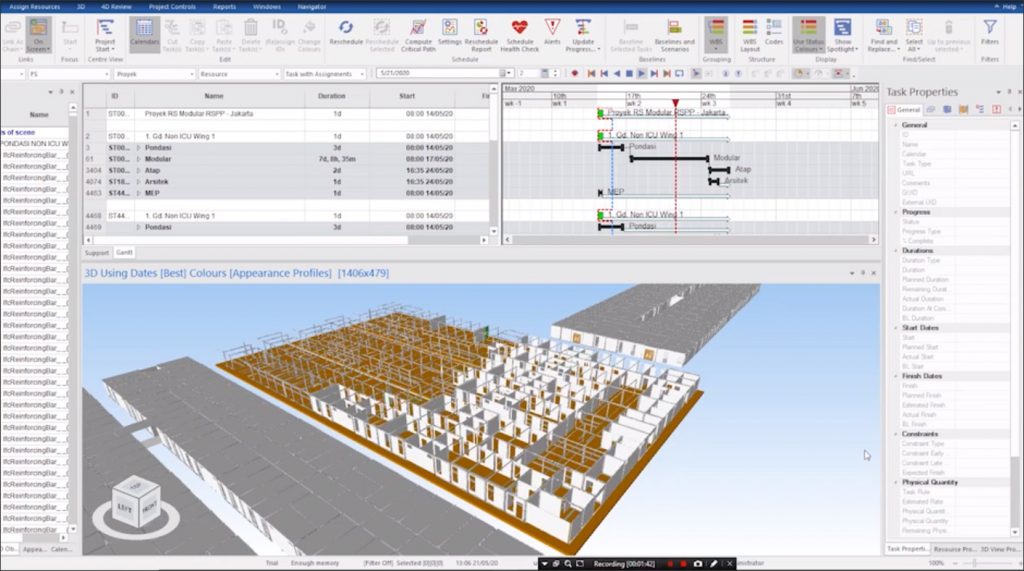

شکل ۵٫ استفاده از SYNCHRO برای زمانبندی ساخت

آیا پروژه رویکرد یا روش خاصی برای کاربرد فناوری AEC داشت؟

WIKA به عنوان یکی از پیشگامان ساخت و ساز مدولار در اندونزی ، تلاش کرد تا محدوده های طراحی و ساخت را با استفاده از نوآوری خود در مهندسی ، معماری و برنامه های ساخت پیش ببرد. طراحی و ساخت ماژولار نه تنها زمان ساخت را تسریع می کند ، بلکه کیفیت ، ایمنی و پایداری را با استفاده از فرآیندهای خارج از محل ، تحت کنترل کارخانه و مصالح سبک وزن افزایش می دهد. از آنجا که مهندسی ، معماری و برنامه های ساخت بنتلی می تواند برای طیف گسترده ای از انواع زیرساخت ها مورد استفاده قرار گیرد ، WIKA به راحتی آنها را برای طراحی و ساخت همه اجزای مدولار مناسب کرد.

آیا این پروژه را نمونه ای از استفاده از فناوری پیشرفته می دانید؟ اگر چنین است، چگونه و چرا؟

بله ، زیرا WIKA توانست بیمارستان هزینه ای را در مدت زمان بسیار کوتاهی با هزینه کم و کیفیت بالا توسعه داده و بسازد. با توسعه و پیاده سازی گردش کار BIM دیجیتال ، WIKA تعداد ۹۵ بازنگری طراحی را تکمیل کرد و ۶۲ تداخل را در سه روز حل کرد ، طراحی مدولار را تنها در ۱۰ روز ارائه داد و ۴۰۰۰۰۰ دلار صرفه جویی کرد. آنها با شبیه سازی دیجیتالی توانستند روند را ساده کرده و زمان ساخت را چهار روز کاهش دهند تا پروژه در عرض ۱۶ روز به پایان برسد ؛ یعنی ۲۰ درصد سریعتر از هدف.

WIKA که در یک پلت فرم BIM متحد کار می کرد ، بینش کاملی در مورد برنامه ریزی ، هزینه ها ، زمان بندی و ساخت ارائه داد و در عین بهینه سازی کیفیت ، بهره وری را تا ۱۸ درصد بهبود بخشید. WIKA با ادغام رویکرد مدولار خود با استفاده از روش BIM ، بازده سرمایه گذاری خود را ۲۴ درصد افزایش داد و عملیات بیمارستان را دو ماه تسریع کرد. توانایی استخراج مقادیر دقیق مواد از مدل های سه بعدی – همراه با پایداری فرایند ساخت مدولار – باعث صرفه جویی تا ۳۰۰۰ متر مکعب در ضایعات و ۱۰ از هزینه پروژه می شود.

با توسعه و پیاده سازی گردش کار BIM دیجیتال ، WIKA تعداد ۹۵ بازنگری طراحی را تکمیل کرد و ۶۲ تداخل را در سه روز حل کرد  و ۴۰۰۰۰۰ دلار صرفه جویی کرد.

عمده ترین چالش هایی که در اجرای فناوری AEC در این پروژه با آن روبرو شدید چیست؟

در شرایطی که زندگی بیماران در خطر باشد، زمان مهم است. به عنوان یک پروژه مهندسی چند رشته ای با یک تیم دارای فاصله اجتماعی ، WIKA نیاز به هماهنگی سریع کارهای مهندسی ، سازه ای ، معماری ، مکانیکی و لوله کشی برای سهولت طراحی و ساخت همزمان و برآورده کردن برنامه تحویل فشرده داشت.

آیا الزاماتی در مورد این پروژه وجود داشت که توسط فناوری های موجود در نظر گرفته نشده باشد؟

خیر ، WIKA توانست با استفاده از انواع برنامه های تخصصی AEC بنتلی بر همه چالش ها غلبه کرده و تمام الزامات پروژه را برآورده سازد.

آیا می خواهید اطلاعات/مشاهدات/بینش های اضافی در مورد استفاده از فناوری AEC برای این پروژه به اشتراک بگذارید؟

از آنجا که توسعه و ساخت بیمارستان مدولار جاکارتای جنوبی با مهندسی ، معماری و فناوری ساخت توسط ویکا بسیار موفقیت آمیز بود ، این شرکت متعاقباً از همین روش برای ساخت بیمارستانهای مدولار اضافی در اسرع وقت برای کمک به نجات جان مردم در طول همه گیری استفاده کرد.
