معرفی DYNAMO

داینامو محبوبیت خود را پیدا کرده است. بسیاری از کاربران Revit اکنون در مورد آن شنیده اند. مشکل این است که بیشتر ما فکر می کنیم استفاده از آن مشکل است.

داینامو یک زبان برنامه نویسی است. می توانید از آن برای اتوماتیک کردن یک فرایند ساده در طراحی یک مدل پیچیده استفاده کنید. هدف، تشویق کاربران Revit برای استفاده از Dynamo برای اتوماسیون برای بهره وری است.

در این مقدمه ، می آموزید که چگونه یک عنصر را با استفاده از Dynamo مختصات خود قرار دهید. با استفاده از مختصات نمی توانید عنصر را در Revit قرار دهید ، بنابراین در اینجا Dynamo وارد عمل می شود.

شروع دینامو

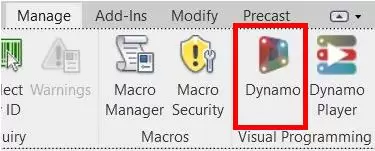

می توانید با استفاده از نماد موجود در Revit Ribbon> Manage tab> Visual Programming panel> Dynamo را شروع کنید .

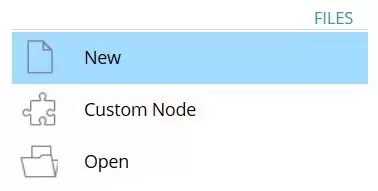

در صفحه شروع Dynamo ، روی گزینه New under Files کلیک کنید.

رابط کاربری داینامو

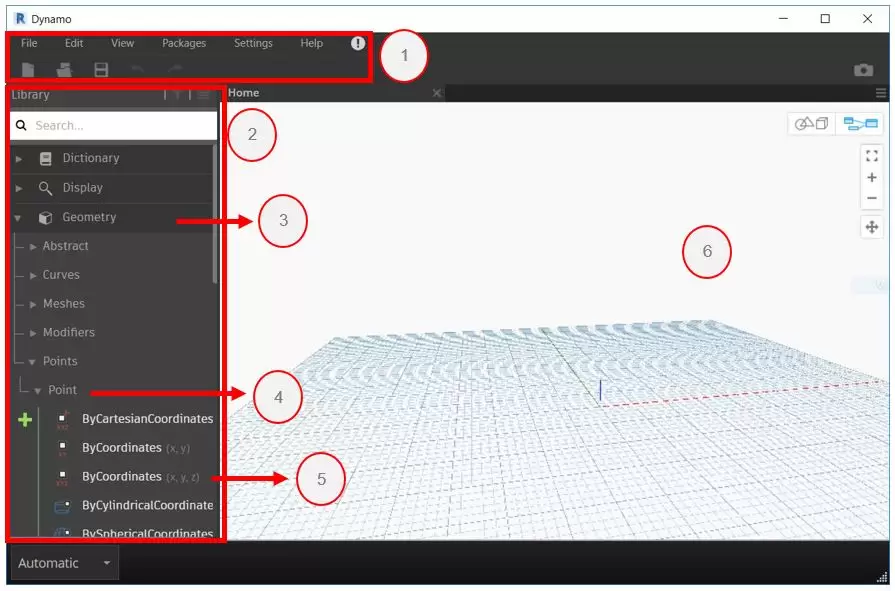

داینامو فایل جدیدی را باز می کند. بیایید رابط کاربری را مرور کنیم.

1. نوار منو و نوار ابزار: ویژگی های پیش فرض در برنامه های ویندوز هستند.
2. Dynamo Library: همه گره ها را می توانید در کتابخانه پیدا کنید.
3. دسته بندی: Dynamo گره ها را به طور منطقی در گروه ها گروه بندی می کند ، به شما امکان می دهد یک گره را راحت تر پیدا کنید.
4. زیر مجموعه: Dynamo گره ها را به زیر گروه های کوچکتر گروه بندی می کند.
5. گره (Node): یک گره را انتخاب کنید تا آن را در فضای کاری خود قرار دهید.
6. فضای کاری: ما این برنامه را اینجا توسعه می دهیم. هندسه را می توانید در فضای کار نیز مشاهده کنید.

کار با گره ها

همانطور که در تصویر بالا نشان داده شده است ، در کتابخانه Dynamo ، در بخش Geometry ، زیر گروه Points ، زیر گروه Point ، روی گره ByCoordinates کلیک کنید (x، y).

Dynamo یک گره در فضای کاری قرار می دهد.

یک گره عملیاتی را اجرا می کند. گره Point.ByCoordinates از مختصات ارائه شده یک نقطه ایجاد می کند.

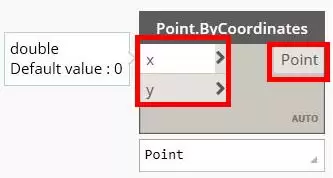

یک گره در سمت چپ برای ورودی و در سمت راست برای خروجی پورت دارد. نشانگر ماوس را روی درگاه x قرار دهید. داینامو یک نکته راهنما را نشان می دهد. نوع داده را برای آن گره خاص نشان می دهد. Double یک قالب شماره رایانه است. شما باید یک شماره را به عنوان ورودی به این پورت ارائه دهید.

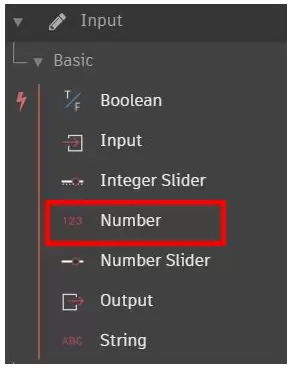

اجازه دهید ورودی ها را ارائه دهیم. در کتابخانه ، در بخش Input ، زیر مجموعه اصلی ، روی Number node کلیک کنید.

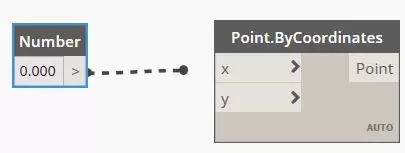

عنوان گره شماره را کلیک کنید و آن را به سمت چپ گره Point.ByCoordinates بکشید. روی پورت node number کلیک کنید و سپس نشانگر ماوس را به Point.ByCoordinates پورت x منتقل کنید. شما فقط مقدار x را ارائه دادید.

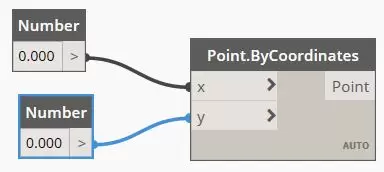

فرآیند را برای مقدار y تکرار کنید.

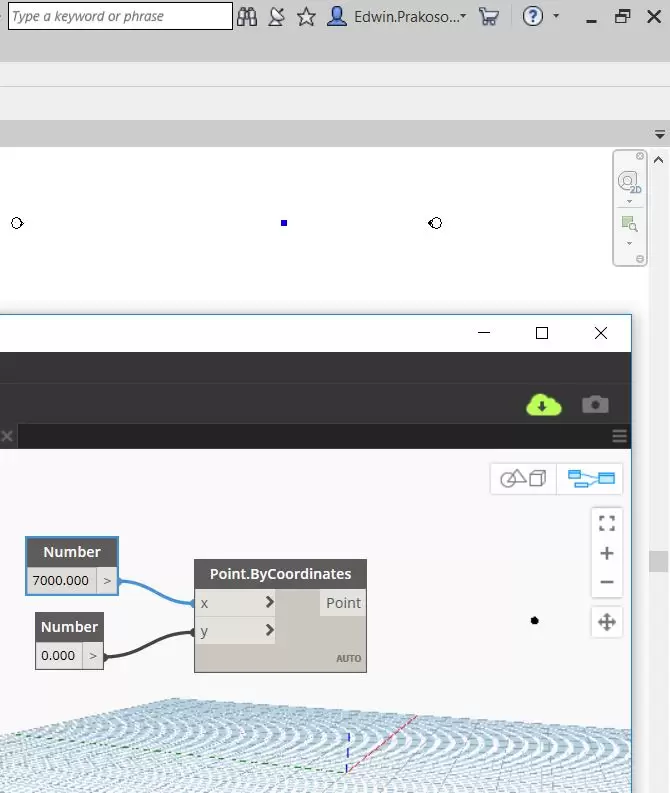

می توانید شماره را اصلاح کرده و موقعیت نقطه را در Revit ببینید و فضای کار حرکت می کند. سعی کنید نقطه را چندین بار تغییر دهید.

ما از این نکته به عنوان مرجع برای قرار دادن عنصر در آموزش بعدی استفاده خواهیم کرد. این تعریف Dynamo را ذخیره کنید تا بتوانیم به توسعه برنامه ادامه دهیم.
