مفهوم Invert Elevation در Revit MEP چیست؟

مفهوم Invert Elevation در Revit MEP چیست؟
یکی از سوالاتی که در تمامی کلاس های آموزشی، از ما پرسیده می شود، مربوط به درک مفهوم Invert Elevation می باشد و “inverted elevation” دقیقا چیست؟ چه کاربردی دارد؟ خوب، باید این نکته را در نظر بگیریم که مفهوم این پارامتر در رویت برای دوستانی که آشنایی با اصطلاحات مکانیکی ندارند کمی سخت می باشد.
بنابراین، در این پست سعی می کنیم به صورت گام به گام در مورد این پارامتر از Revit MEP به صورت خاص صحبت کنیم. لطفاً با دقت این پست را مطالعه کرده و حتما یکبار خودتان بررسی کنید.
تعریف فمیلی لوله : Segments and Sizes
برای اینکه شما این مفهوم را به درستی درک کنید، سعی می کنیم یک تیپ لوله جدید با یک مقدار ایجاد کنیم و توضیحات را بر روی آن ادامه دهیم.
- از زبانه Manage، پانل Settings، بر روی ابزار Mechanical Settings کلیک کنید.
- در پنجره باز شده، از لیست سمت چپ، بر روی گزینه segments and sizes از بخش Pipes Settings کلیک کنید.
- اکنون از پانل سمت راست، لیست Segment را باز کنید و یک تیپ لوله را به اختیار انتخاب کنید.
- بر روی آیکن Create New Pipe Segment کلیک کنید و یک تیپ لوله ایجاد کنید.
- در پایین همین پنجره، تمامی سایز های موجود آن را حذف کنید و یک سایز جدید با مشخصات
- قطر (Nominal) اسمی ۱۰۰mm، قطر (OD) خارجی ۱۱۰mm و قطر (ID) داخلی ۹۰mm بسازید.
محدودیت های Top، Middle و Bottom Elevation لوله ها
به طور کلی، تعیین ارتفاع بخش های مختلف لوله ها را بر اساس Middle Elevation موجود در لوله ترسیم شده، محاسبه می کنیم. این پارامتر در هنگام ترسیم لوله از زبانه Modify | Place pipe و در Option Bar وجود دارد که مقدار ارتفاع وارد شده در این فیلد، به خط آکس لوله در حال ترسیم اختصاص داده می شود.
همانطوری که در تصویر فوق مشاهده می کنید، یک لوله با مقدار ۲۰۰ میلیمتر نسبت به Middle Elevation از یک Level ترسیم شده است.
مشاهده می کنید، ارتفاع بالا و پایین لوله به صورت خودکار محاسبه شده است. یادآور می شویم که برای ساخت این لوله از قطر اسمی ۱۰۰ استفاده کردیم.
Top Elevation = Middle Elevation+(OD/2) == 200+(110/2) = 255mm
Bottom Elevation = Middle Elevation–(OD/2) == 200+(110/2) = 145mm
به این نکته توجه داشته باشید که در صورت اضافه کردن عایق به لوله ها، هیچ تاثیری در این مقادیر ندارد و مقادیر مربوط به عایق در بخشی با نام Insulation از پنجره Properties اضافه می شوند.
تا به اینجا همه مقادیر شفاف و روشن بود، اما Revit MEP علاوه بر اینها یک پارامتر ارتفاع دیگری با نام Invert Elevation (ارتفاع معکوس) دارد. اهمیت درک این پارامتر بسیار بالا می باشد و به عنوان یکی از سوالات متداول در آزمون Revit MEP Mechanical® Certified Professional می باشد. بنابراین به ادامه این توضیحات توجه بیشتری داشته باشید.
Invert Elevation (ارتفاع معکوس)
Invert Elevation به عنوان یکی از مشخصه های سطح مقطع لوله ها می باشد که برای بدست آوردن پایین ترین ارتفاع نقطه لوله که مایعات می توانند آنجا را اشغال کنند می باشد. از آنجایی که هر لوله دارای یک ضخامتی می باشد، این پارامتر از تفاضل بین (OD و ID) بدست می آید.
Pipe thickness = (Outside Diameter – Inside Diameter) / 2 == (110 – 90) / 2 = 10mm
بنابراین برای این تیپ لوله ای که ساختیم، مقدار Bottom Elevation را به اضافه ۱۰mm می کنیم تا مقدار Invert Elevation بدست بیاید.برای صحت این توضیحات، اکنون در این مثال مقدار Bottom Elevation بر روی ۱۴۵mm محاسبه شده است. پس این مقدار را به اضافه ۱۰mm کنید، مقدار Invert Elevation محاسبه می شود. در تصویر زیر می توانید مقدار محاسبه شده توسط نرم افزار را مشاهده کنید که با محاسبه دستی ما برابر می باشد.
در ساخت و سازهای ساختمانی که عموما سایز لوله ها نسبتا کوچک هستند، عادت نداریم این مقدار را در نظر بگیریم، اما در سایز های بزرگ مانند زیر ساخت های شهری که سایز لوله ها بزرگ هستند این مقدار دارای اهمیت ویژه ای می باشد. و این واقعیتی می باشد که در محاسبات باید آن را در نظر بگیریم.
نا پایداری ارتفاع در هنگام تعیین شیب لوله
هنگامی که می خواهیم شیب به لوله ها به صورت جداگانه اختصاص دهیم، می بایست یک نقطه به عنوان Slope Control Point (نقطه کنترل شیب) در نظر بگیریم. این نقطه به صورت یک فلش به سمت داخل لوله به صورت گرافیکی نمایش داده می شود.

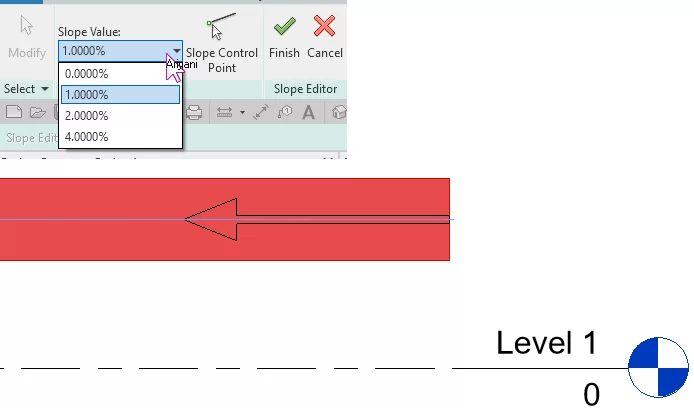

پس از تعیین نقطه کنترل شیب (Slope Control Point)، از لیست Slope Value یکی از شیب های موجود را انتخاب کرده و در نهایت بر روی Finish کلیک می کنیم.
همیشه در انتهای لوله ای که Control Point در آن قسمت قرار دارد به عنوان نقطه ثابت باقی می ماند و سمت مخالف تحت تاثیر ارتفاع قرار می گیرد. در تصویر زیر می توانید این توضیح را مشاهده کنید.
با توجه به توضیحات داده شده در مورد Invert Elevation امیدواریم متوجه این مشخصات از لوله در Revit MEP شده باشید. همچنین می توانید در دوره های حضوری تیم آموزشی IRAN-BIM شرکت کرده و به عنوان یک کاربر حرفه ای نرم افزار Revit MEP در بازار کار فعالیت کنید.
