نحوه ایجاد جدول در Revit

Revit جدول را به عنوان یک ابزار حاشیه نویسی ندارد. کاربران Revit با استفاده از راه حل های مختلف این مسئله را حل می کنند. گاهی یک جدول با استفاده از متن و خطوط جزئیات ایجاد می کنند. گاهی اوقات جدول را در ترسیم اتوکد ایجاد می کنند و آن را در نمای Revit یا برگه ارجاع می دهند. اما این روش ها کاربردی نیستند و زمان زیادی می گیرند.

روش ترجیحی استفاده از Key Schedule است. Key Schedule مانند هر برنامه دیگر کار می کند. می توانید سبک فونت را تغییر دهید و اندازه ستون را تغییر دهید.

ایجاد یک Key Schedule

ایجاد یک Key Schedule مانند ایجاد هر Schedule دیگری است. تفاوت در این است که داده ها با عناصر موجود در مدل ارتباط ندارند. بدون نیاز به قرار دادن عناصر ، می توانید به تعداد مورد نیاز ردیف و ستون اضافه کنید.

برای ایجاد یک Key Schedule

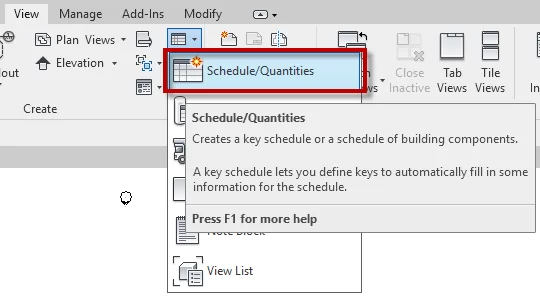

روند ایجاد Key Schedule مشابه است. در Revit Ribbon ، View View ، Create panel ، روی Schedules> Schedule / Quantities کلیک کنید .

برای category ، دسته ای را انتخاب کنید که برای آن پروژه خاص استفاده نمی کنید. بهتر است هنگام ایجاد یک schedule جدید از پارامترهای زیاد خودداری کنیم. برای این مثال ، من از schedule توپوگرافی استفاده می کنم.

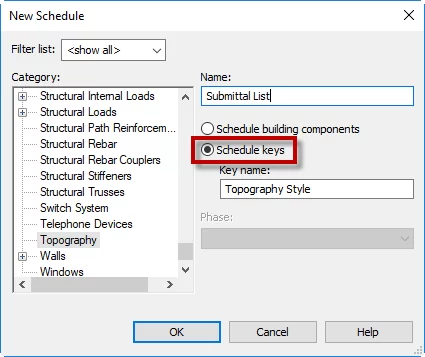

برای نوع schedule، آن را به Schedule keys تغییر دهید. نام را در صورت لزوم تغییر نام دهید.

برای ایجاد پارامترها

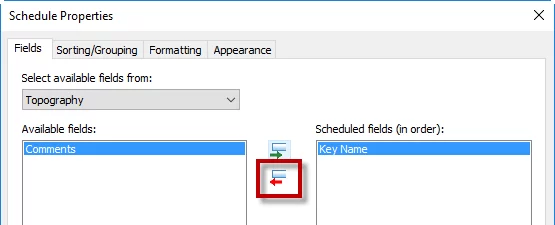

Revit ویژگی های schedule را باز می کند. به طور پیش فرض یک قسمت دارد. ما نمی خواهیم از key name استفاده کنیم. قسمت را انتخاب کنید و روی Remove Parameter(s) کلیک کنید.

یک برنامه باید حداقل یک پارامتر داشته باشد. پارامترهایی که ما در این key schedule ایجاد می کنیم ستون جدول هستند. بیایید پارامترها را تعریف کنیم.

روی New Parameter کلیک کنید.

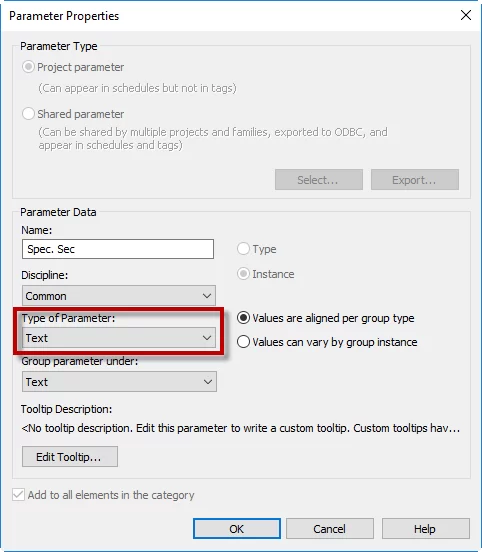

Revit کادر Parameter Properties را باز می کند. نکته مهم برای تغییر در این کادر parameter name و type of parameter است .

من همیشه از Text به عنوان Type of Parameter استفاده می کنم. وقتی با فمیلی کار می کنیم باید نوع پارامتر را به درستی تعریف کنیم. با این حال ، چون جدول مربوط به هیچ فمیلی نیست ، قضیه را ساده می کنیم: همه پارامترها متن هستند. هنگامی که ما نیاز به وارد کردن داده ها از اکسل داریم ، داشتن type های مختلف بسیار گیج کننده است.

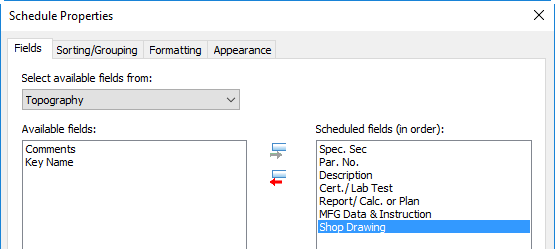

در زیر پارامترهای تکمیل شده برای جدول من آورده شده است.

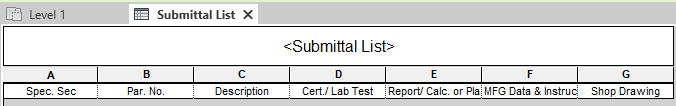

OK را کلیک کنید. Revit برنامه را باز می کند.

پر کردن جدول

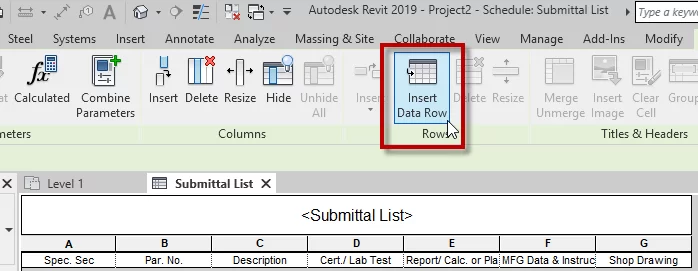

جدول آماده است. اکنون می توانید ردیف ها را اضافه کرده و جدول را پر کنید. در نوار Revit ، برگه Modify Schedule / Quantities ، پانل Rows ، روی Insert Data Row کلیک کنید.

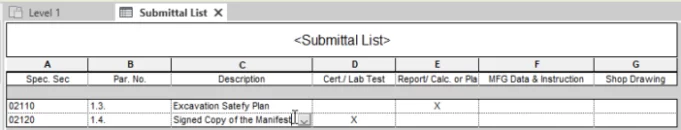

Revit یک ردیف جدید اضافه می کند. داده ها را در سلول ها تایپ کنید. درصورت نیاز به افزودن داده های بیشتر ، ردیف بیشتری اضافه کنید.

اکنون می توانید برنامه را روی برگه خود قرار دهید.
