نحوه چرخش Revit Views

وقتی در سایتی طراحی می کنیم ، اغلب می بینیم که شمالی جهت مورد نظر ما نیست. اگر بتوانیم منظره را بچرخانیم کار با پروژه راحت تر است.

با این حال ، چرخش پروژه به سمت شمال می تواند بر مدل تأثیر بگذارد. بنابراین بهتر است از این روش استفاده کنید:

شما می توانید یک نمای خاص را بچرخانید. با چرخاندن منطقه انتخاب شده می توانید این کار را انجام دهید.

قبل از انجام این کار ، یک کپی از نمای خود ایجاد کنید.

اگر با منطقه برش (crop) آشنایی ندارید ، می توانید با کلیک کردن روی hide/show crop region در زیر نما ، آن را مشخص کنید.

پس از مشاهده مرز ، آن را انتخاب کنید.

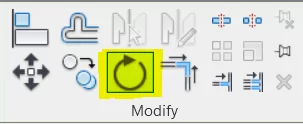

اکنون بر روی rotate در تب Conceptual> Modify panel> Rotate کلیک کنید.

1. نقطه پایه چرخش را به یک نقطه مرجع که می خواهید استفاده کنید منتقل کنید.
2. روی اولین نقطه مرجع کلیک کنید. من از یک نقطه در سمت راست نقطه پایه استفاده می کنم.
3. روی دومین نقطه مرجع نقشه خود کلیک کنید. می توانید خطوط چین را به عنوان راهنمای خود ببینید.

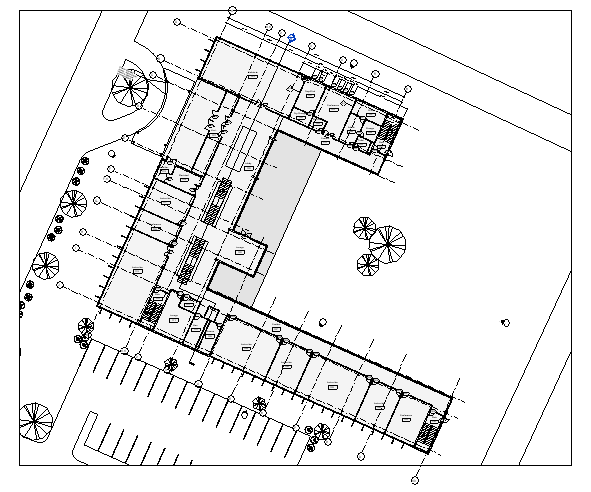

اکنون می بینید که نقشه کف چرخانده شده است.

این چرخش فقط روی یک نمای خاص تأثیر می گذارد. بنابراین گرایش پروژه شما را به هم نمی زند!
