همه چیز درباره سطح توسعه (LOD) در BIM
همه چیز درباره سطح توسعه (LOD) در BIM
سطح توسعه (LOD) مجموعه ای از مشخصات است که به متخصصان صنعت AEC قدرت بیان و مشخص کردن محتوای BIM را به طور موثر و واضح می دهد. LOD به عنوان یک استاندارد صنعتی ، مراحل توسعه سیستم های مختلف را در BIM تعریف می کند. با استفاده از مشخصات LOD ، معماران ، مهندسان و سایر متخصصان می توانند بدون سردرگمی برای اجرای سریعتر با یکدیگر ارتباط برقرار کنند.
منشأ LOD

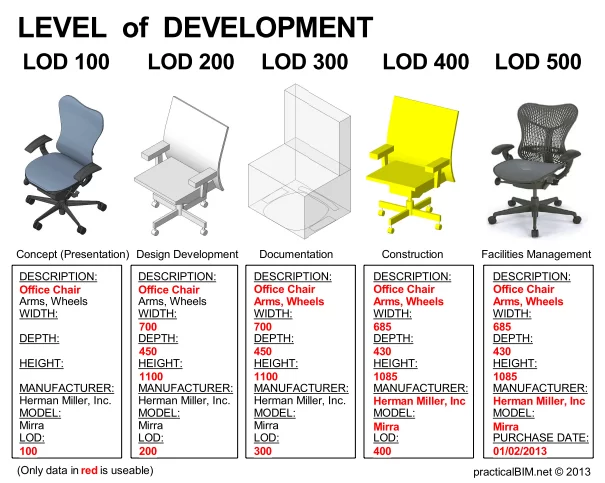

LOD اولین بار توسط موسسه معماران آمریکا (AIA) در سال ۲۰۰۸ زمانی که پنج سطح مختلف توسعه را برای تعریف سطوح جزئیات در مدل BIM تعریف کرد ، معرفی شد. اما مفهوم LOD قبل از آن وجود داشت. اولین نمونه استفاده از LOD را می توان در یک شرکت ساخت نرم افزار تجزیه و تحلیل ساخت و ساز ، Vico Software جستجو کرد ، که از سیستم مشابه LOD برای ارتباط مدل های دیجیتالی با هزینه پروژه استفاده کرده است. این شرکت تمام پارامترها و جزئیات مرتبط با یک مدل دیجیتالی را در مراحل مختلف فرآیند طراحی برای همه قابل دسترسی ساخته است. اکنون شش سطح توسعه با افزودن LOD 350 وجود دارد (جزئیات زیر) و دیده می شود که ۸۰ تا ۹۰ درصد عناصر موجود در یک مدل حداقل باید به LOD 350 برسند.
سطح توسعه (LOD) چیست؟
مشخصات سطح توسعه (LOD) به متخصصان این صنعت این امکان را می دهد تا چگونگی تکامل هندسه و اطلاعات مربوط به یک عنصر را در کل فرآیند بیان کنند. این نشان دهنده میزان اعتماد اعضای مختلف تیم به اطلاعات مرتبط با یک عنصر است.
مشخصات LOD به طراحان کمک می کند تا مشخصات ذاتی عناصر موجود در یک مدل را در مراحل مختلف توسعه تعریف کنند. وضوح در تصویر به مدل عمق می بخشد ، و نشان می دهد که کسی چه مقدار و در کدام سطح باید به عنصر مدل اعتماد کند.
با استفاده از LOD ، طراحان و مهندسان می توانند با متخصصان دیگری که در استفاده و محدودیت های مدل استفاده می کنند ارتباط برقرار کنند. مشخصات LOD برای استاندارد سازی استفاده از چارچوب LOD و استفاده از آن به عنوان یک ابزار ارتباطی کارآمد و مشترک طراحی شده است.

سطح توسعه در مقابل سطح جزئیات
LOD معمولاً به جای سطح توسعه ، به عنوان سطح جزئیات تفسیر می شود. این مشخصات از مفهوم سطح توسعه استفاده می کند. تفاوت های مهمی وجود دارد.
در واقع ، سطح جزئیات را می توان به عنوان ورودی به عنصر تصور کرد ، در حالی که سطح توسعه یک خروجی قابل اعتماد است.

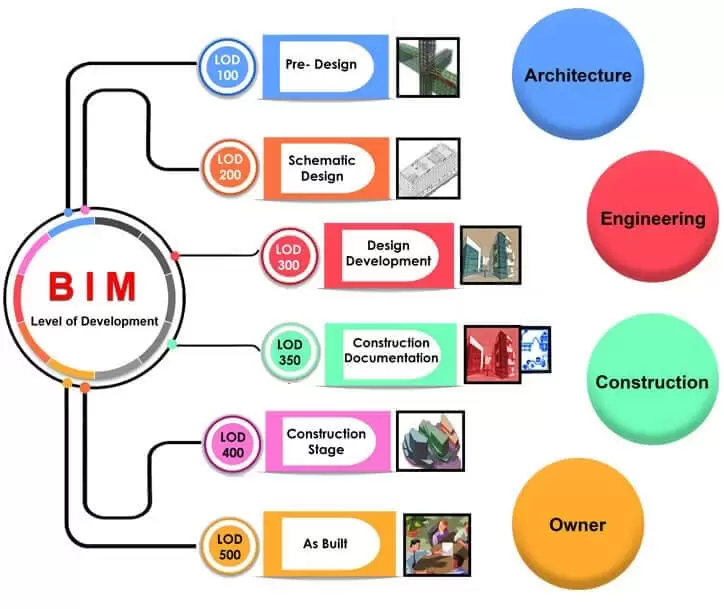

LOD و مرحله طراحی
به نظر نمی رسد LOD به طور عمدی توسط مراحل طراحی ترسیم شده باشد. بلکه تکمیل مراحل طراحی ، و همچنین هر مرحله عطف یا تحویل دیگر ، از طریق زبان LOD قابل توصیف است. چندین دلیل مهم برای این رویکرد وجود دارد:
۱) دلیل اول این است که هیچ استاندارد گسترش یافته ای برای مرحله طراحی در دسترس نیست. معماران قبلی استانداردهایی را ایجاد کرده اند اما در داخل سازمان وجود دارند. استانداردها از یک سازمان به سازمان دیگر متفاوت است و حتی می تواند در یک سازمان واحد با توجه به نیازهای یک پروژه متفاوت باشد.
۲)در هر زمان مشخص ، عناصر مختلف همراه با پیشرفت در نقاط مختلف قرار می گیرند. به عنوان مثال ، پس از مرحله طراحی شماتیک ، مدل عناصر زیادی را در LOD 200 شامل خواهد شد ، همچنین شامل بسیاری از آنها در LOD 100 ، همچنین برخی در LOD 300 ، و احتمالاً حتی LOD 400 است.
