واژه نامه و اصطلاحات BIM

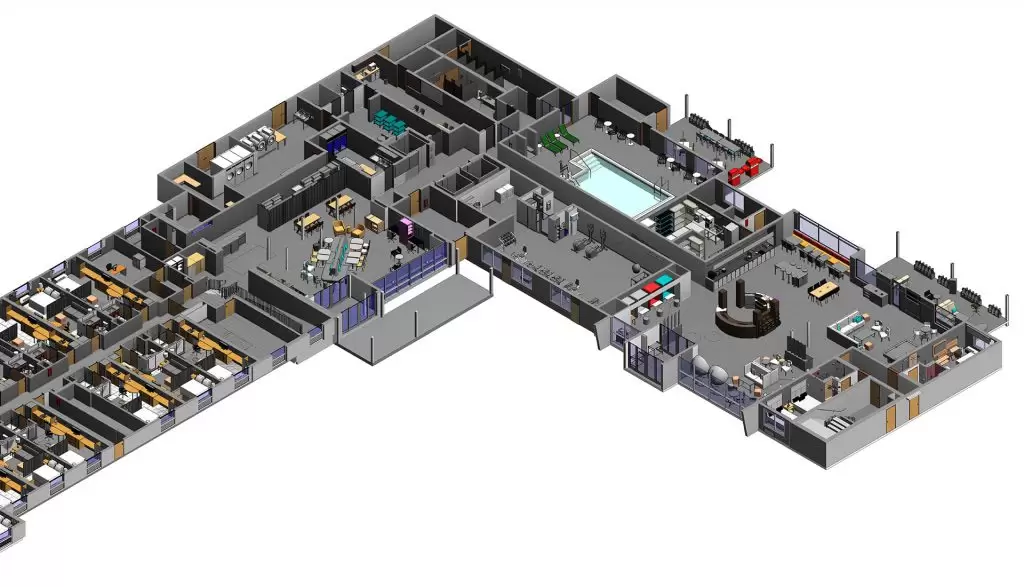

مدل سازی سه بعدی رایج ترین شکل BIM است که از یک محیط داده مشترک برای ایجاد و اشتراک اطلاعات گرافیکی یا غیر گرافیکی استفاده می کند.

مدل سازی ۴D ، اطلاعات مربوط به ترتیب فرایند ها را منظم می کند تا ذینفعان از توالی مراحل توسعه پروژه مطلع شوند. این فرایند اساساً ، شامل افزودن داده های برنامه ریزی است.

مدل سازی ۵D مربوط به اطلاعات هزینه است . مدل ۵D شامل هزینه های سرمایه ای ، هزینه های عملیاتی و هزینه های جایگزینی مرتبط با جنبه های فیزیکی یک پروژه است.

یک مدل اطلاعات دارایی اساساً یک مدل BIM است که با اطلاعات لازم برای کارکرد و مدیریت دارایی پس از ساخت، سر و کار دارد.

مدلسازی اطلاعات ساخت (BIM) یک تصویر دیجیتالی یا نمایش اجزای مختلف یا تأسیسات است که معمولاً به صورت سه بعدی است. مدل سه بعدی به یک پایگاه داده مرکزی متشکل از اطلاعات مربوط به مصالح ، اجزا، ، سیستم ها ، محصولات و ویژگی های آنها مرتبط است.

تشخیص تداخل به ذینفعان مختلف امکان می دهد تا در طول چرخه حیات یک پروژه BIM با یکدیگر کار کنند. این کار برای جلوگیری از احتمال تداخل در مراحل اولیه برای به حداقل رساندن اتلاف مصالح و دستیابی به صرفه اقتصادی انجام می شود.

BIM در سطوح مختلف از سطح ۰ تا سطح ۳ کار می کند . سطح ۰ به معنای استفاده از پیش نویس ۲D CAD بدون هیچ گونه همکاری است. سطوح مشخص به شرح زیر است:

• سطح ۰: ترسیمات ۲D CAD بدون همکاری بین ذینفعان
• سطح ۱: ادغام ۳D CAD و ۲D برای فایل ها و اطلاعات محصول.
• سطح ۲: کار مشارکتی با استفاده از مدل های ۳D CAD که اطلاعات از طریق یک قالب فایل مشترک به اشتراک گذاشته می شود.
• سطح ۳: ادغام کامل کار بین همه ذینفعان با استفاده از مدل پروژه مشترک ذخیره شده در یک محیط داده مشترک برای از بین بردن درگیری ها.

فهرست مقادیر برای این تهیه می شود که با مشاهده نقشه ها یا مشخصات ، مقادیر دقیق مصالح، قطعات و … مورد نیاز برای انجام یک کار تهیه شود.

از فهرست مصالح برای به کارگیری مصالح اولیه ، قطعات ، اجزای فرعی مورد نیاز برای تکمیل پروژه استفاده می شود.

یک آبجکت BIM شامل اطلاعات جزئی در مورد یک جز و هندسه است که مشخصات فیزیکی را در مدل پروژه نشان می دهد.

برنامه اجرای BIM برای مدیریت تحویل پروژه تهیه شده است. BEP به دو نوع، قبل از قرارداد و پس از قرارداد دسته بندی می شود  BEP قبل از قرارداد طرح پیشنهادی را در پاسخ به الزامات اطلاعات و BEP پس از قرارداد شامل جزئیات تحویل است.

این اصطلاح یک کد عملی است که برای ارجاع به فرآیند تولید اطلاعات AEC ، به طور مشترک در همکاری با یکدیگر استفاده می شود.

اصطلاح استانداردی که برای اشاره به تهیه پیش نویس اطلاعات در ارتباط با برآورده ساختن نیاز تبادل اطلاعات کارفرما با استفاده از COBie استفاده می شود.

Common Data Environment (CDE) یک مخزن اطلاعات قابل اشتراک است که می تواند توسط همه ذینفعان در یک پروژه BIM مورد استفاده قرار گیرد. تمام داده های مربوط به یک مدل BIM از طریق CDE از طریق فضای ذخیره سازی ابری به اشتراک گذاشته می شود.

یک توافق نامه حقوقی استاندارد که برای مشتریان و پیمانکار تهیه شده است ، حقوق و وظایف اضافی کارفرما و طرفین قرارداد را برای ارتقا کار مشترک بدون کاهش مالکیت و کنترل مالکیت معنوی شرح می دهد.

یک طرح داده جامع شامل بخشی از اطلاعات در مدل ایجاد شده برای واگذاری مدیریت تاسیسات.

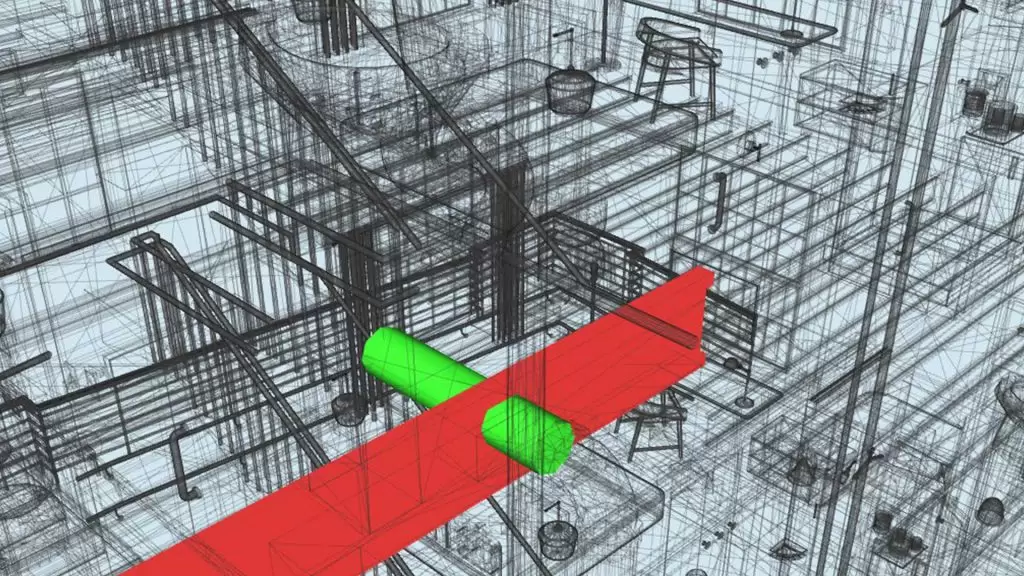

اجرای کلش فرآیندی است که برای به حداقل رساندن احتمال تداخل و سرعت بخشیدن به روند تشخیص تداخل بین مدل های اطلاعات ساخت(BIM) انجام می شود. اجرای Clash برای کاهش خطاها و به حداقل رساندن هزینه ها انجام می شود.

یک مشخصات استاندارد برای فرمت فایل برای تسهیل تبادل داده های دیجیتالی بین نرم افزارهای مختلف BIM برای ارتقا قابلیت همکاری است.

مدل فدرال، مدلی یکپارچه است که با ادغام مدل های مختلف منفرد در یک مدل واحد ایجاد شده است. این کار با وارد کردن چندین مدل به یک مدل واحد از طریق فرآیند کار مشترک انجام می شود.

یک کتابچه راهنمای تحویل اطلاعات برای شناسایی مراحل مختلف ساخت و بیان اطلاعات مورد نیاز در هر مرحله تهیه شده است. کتابچه راهنمای تحویل اطلاعات به گونه ای طراحی شده است که هر زمان لازم باشد اطلاعات مورد نیاز را در اختیار ذینفعان قرار می دهد.

ارزیابی چرخه حیات یا تجزیه و تحلیل چرخه زندگی فرآیند تعیین تأثیرات زیست محیطی هر پروژه است – شامل تمام دارایی های از نظر مصالح مصرفی ، انرژی مصرف شده و مواد زائد و آلاینده های منتشر شده در کل چرخه عمر . LCA برای بررسی اثرات محیطی یک دارایی با استفاده از روش استاندارد تعریف شده در ISO 14040 انجام می شود.

سطح جزئیات استاندارد تعریف شده در PAS 1192-2 است که سطح جزئیات مدل و سطح جزئیات اطلاعات را نشان می دهد. در حالی که سطح جزئیات مدل ، محتوای گرافیکی موجود در مدل ها را در هر مرحله ترسیم می کند ، سطح اطلاعات مدل در مراحل مختلف با محتوای غیر گرافیکی مدل ها مرتبط است. سطح جزئیات می تواند شماتیک ، مفهومی یا تعریف شده باشد.

مشخصات سطح توسعه (LOD) به متخصصان AEC اجازه می دهد تا مدلهای اطلاعات ساخت را در مراحل مختلف فرایند طراحی و ساخت بیان کنند. یک فرم از یک مرجع استاندارد که باعث شفافیت ، دقت و قابلیت اطمینان محتوای یک مدل BIM می شود.

Open BIM یک نسخه منبع باز از یک طراحی مشترک ، توسعه و ساخت عملیات با استفاده از استانداردها و چارچوب های باز است. با استفاده از مدل داده SMART ساخته شده ، BIM باز شامل داده ها با ISO 16739 ، پردازش ها با ISO 29381-1 و اصطلاحات ISO 12006-3 است.

به اندازه گیری دقیق مصالح و نیروی کار مورد نیاز برای تکمیل یک پروژه اشاره دارد.

چارچوب PAS 1192 سطح جزئیات مدل را از نظر محتوای گرافیکی ترسیم می کند . اطلاعات مدل از نظر داده های مشخصات و تعریف مدل از نظر معنی مورد نیاز است. همچنین ، زیر مجموعه های آن ، PAS 1192-2 ، PAS 1192-3 ، PAS 1192-5 و BS 1192-4 مشخص می کند که برای مراحل مختلف مانند CAPEX ، OPEX و غیره چه مقدار اطلاعات مورد نیاز است

Record BIM به یک مدل هماهنگ یا گروهی از مدلها اطلاق می شود که نمایانگر ساخت و سازه ای است که طبق قرارداد انجام شده است.

Uniclass یک سیستم طبقه بندی استاندارد است که در انگلستان استفاده می شود و اجازه می دهد تا آبجکت ها را به عنوان سربرگ عددی گروه بندی کنید. یک چیدمان ساده را در هر نوع یا کلاس تسهیل می کند و برای دسته بندی در مدل های BIM استفاده می شود.
