ویژگی Structure Fabrication در رویت ۲۰۱۹

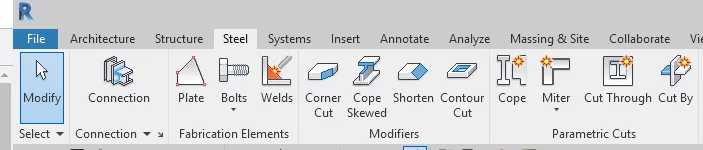

یکی از ویژگی های بسیار کاربردی در نرم افزار Revit 2019، زبانه Steel می باشد که شامل ابزارهایی مانند plates, bolts, Welds, cope, miter, contour and
corner cuts به صورت اختصاصی برای پروژه های فلزی می باشد.
در این قسمت یک توضیح مختصری از روند استفاده از این ویژگی ها داده می شود و برای اطلاعات تکمیلی در مورد ویژگی های جدید رویت ۲۰۱۹ به بخش آموزش های ویژه مراجعه کنید:

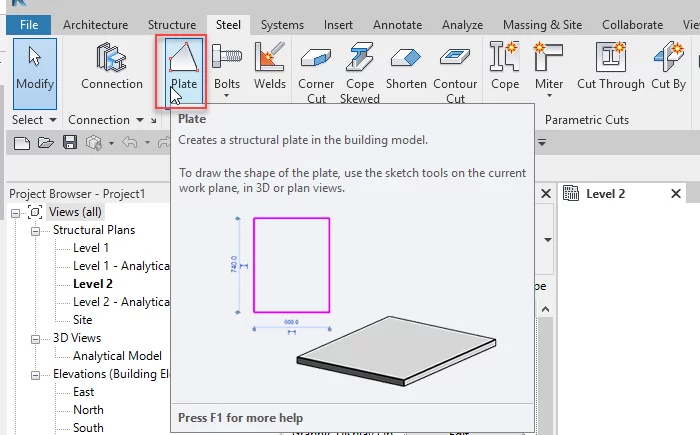

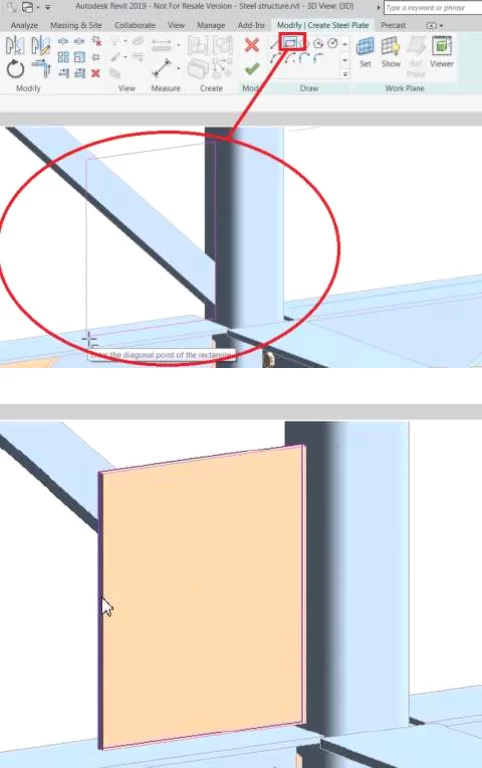

برای ایجاد Plate های فلزی مستطیل شکل، می توانید از ابزار Plate استفاده کنید.
پس از Set کردن Work Plane می توانید از ابزارهای پانل Draw ، شکل مورد نظر را ترسیم کنید. در تصویر زیر، از ابزار Rectangle استفاده شده است.

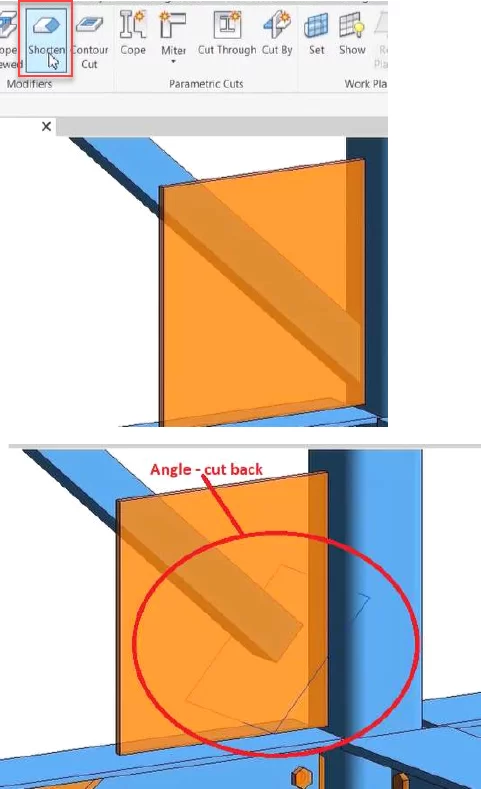

می توانید برای کوتاه / افزایش دادن طول تیر ها و بادبند ها از ویژگی Shorten استفاده کنید.

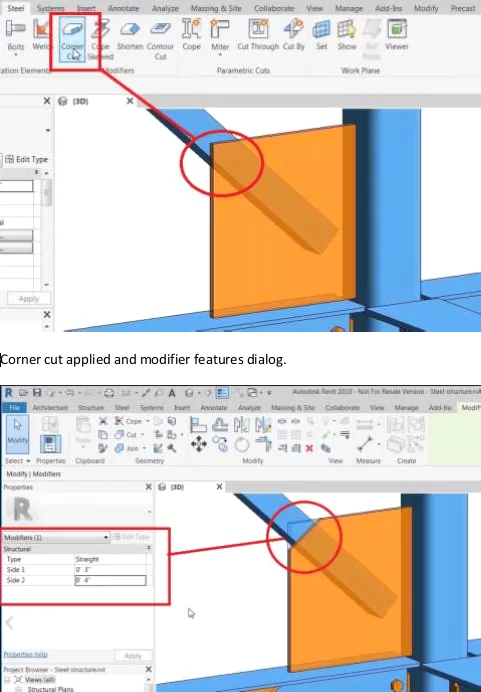

شما اکنون می توانید با ابزار corner cut، به سادگی کنج های Plate ها را برش بزنید.

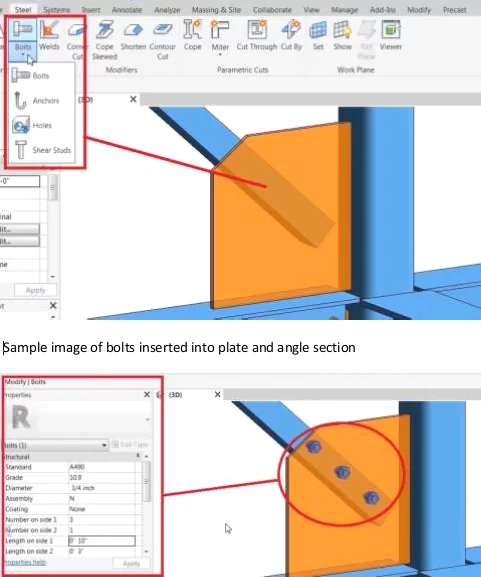

برای ایجاد bolt and anchors/ holes با فاصله و موقعیت های مشخص ، اکنون ابزارهای مخصوصی اضافه شده است.

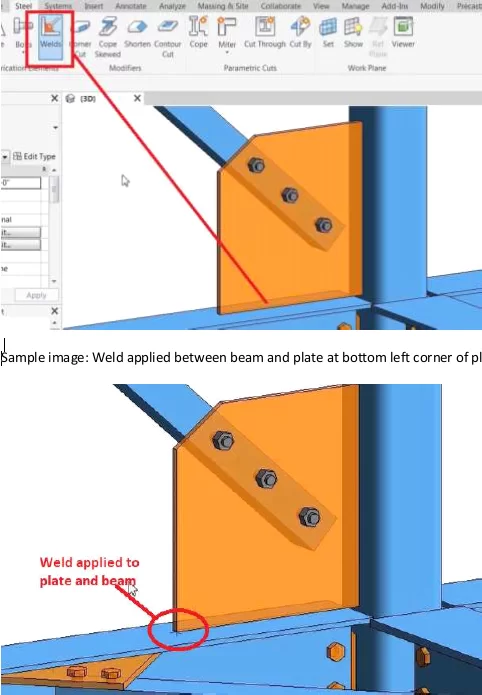

همچنین برای ایجاد اتصال بین عناصر سازه ای در رویت می توانید از ابزار welds استفاده کنید.
CUSTOM STEEL CONNECTIONS

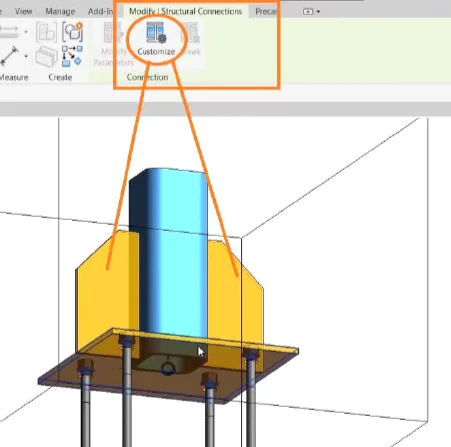

یکی دیگر از بخش های بسیار پرکاربرد در رویت ۲۰۱۹، اضافه شدن ویژگی ایجاد اتصال سفارشی می باشد. یعنی شما وقتی که یک اتصالی را به صورت دستی بر اساس استاندارد و نیاز خود ایجاد کردید، می توانید آن را به یک اتصال سفارشی تبدیل کرده و در موقعیت های دیگر به سادگی استفاده کنید. این ویژگی در مسیر Modify /Structural connections > Customise button در دسترس می باشد.

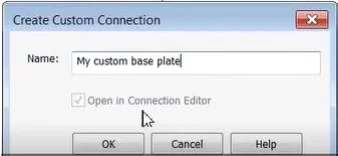

هنگامی که جزئیات مورد نظر را برای اتصال ایجاد کردید، آنها را انتخاب کرده و سپس ابزار Custom Connection را انتخاب کنید و در پنجره باز شده برای اتصال خود یک نام وارد کنید.

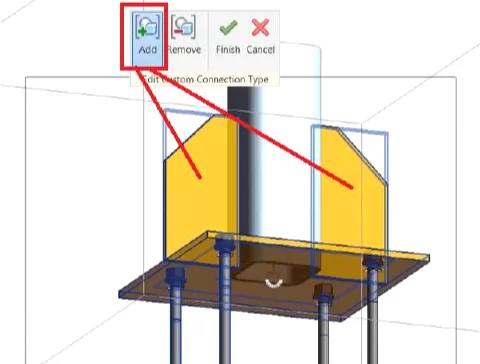

عموما پس از وارد کردن یک نام برای Custom connection ، و انتخاب OK ، وار محیط ویرایشی آن می شوید که توانایی اضافه یا حذف عناصر سازه ای به ین اتصال سفارشی را دارید، که نام این نوار ابزار Edit connection type می باشد.
پس از اعمال تغییرات، بر روی آیکن Finish Edit Mode از این نوار ابزار را کلیک کنید.

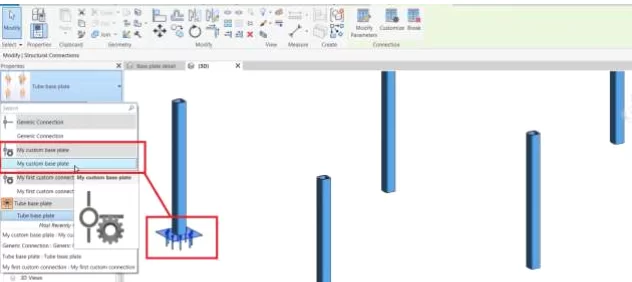

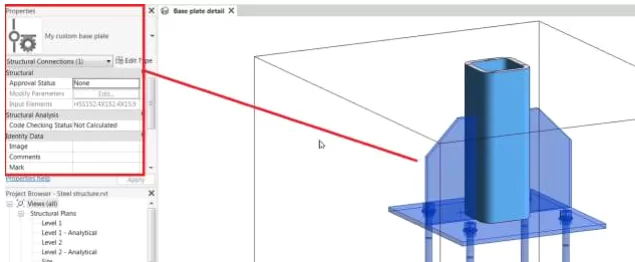

هنگامی که Custom Connection را ذخیره می کنید، در پنجره Properties از بخش Type Selector ، می توانید آن را بر روی عناصر جدید و موقعیت جدید اضافه کنید.

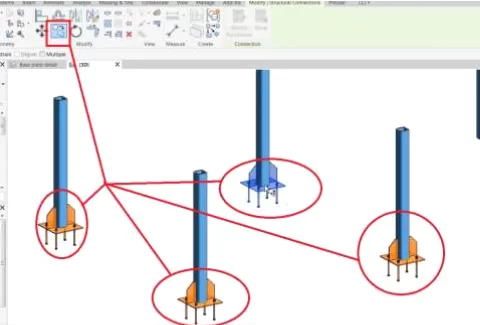

همچنین شما می توانید با استفاده از ابزار Copy، این ویژگی را بر روی عناصر جدید اضافه کنید.
با استفاده از این ویژگی، شما می توانید مدل بسیار دقیقی از سازه های فلزی در رویت را ایجاد کنید. مدلسازی آسانتر و همکاری بسیار بهتری با نرم افزار Autodesk® Advance Steel برقرار می کند. این سطح بالایی از مدلسازی دقیق جزئیات در نرم افزار Revit می باشد که به متخصصان سازه فلزی اجاز می دهد تا همکاری موثرتری در پروژه ها داشته باشند. این به این معنی می باشد که زمان کمتری برای مبادله داده ها بین افراد نیاز می باشد و زمان بیشتری برای نهایی شدن و جزئیات صرف خواهد شد که نتیجه ای بسیار بهتری خواهید گرفت.

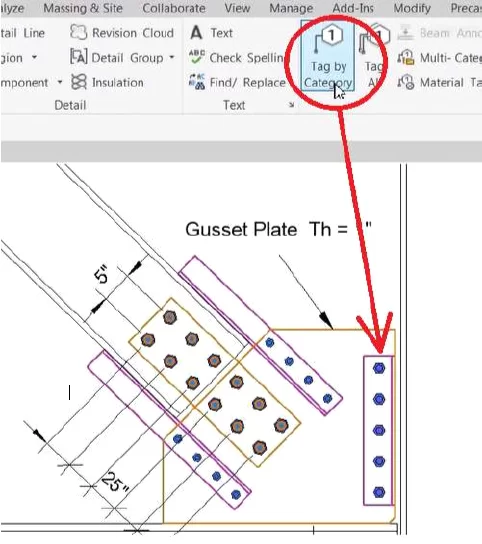

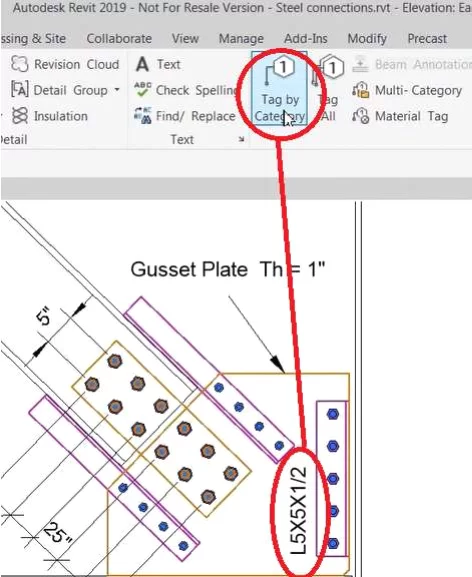

با استفاده از این ویژگی جزئیات بسیار بالا در رویت ۲۰۱۹، توانایی اضافه کردن اندازه گذاری، تگ ها و حاشیه نویسی برای نقشه های شاپ را دارید.

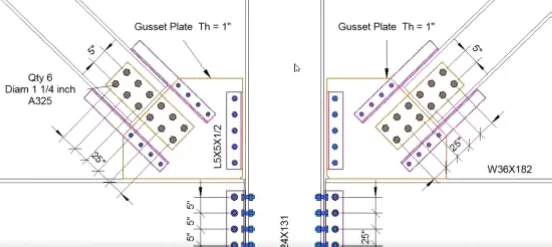

در تصویر زیر، نمونه ای از اجرای جزئیات دقیق اتصال سازه فلزی در نرم افزار رویت را مشاهده می کنید.

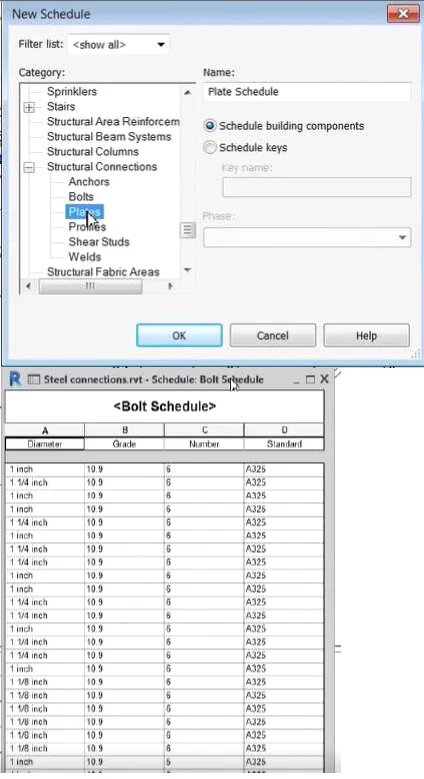

پس از انجام مدلسازی و یا در زمان انجام مدلسازی با جزئیات بالا، می توانید از ویژگی Revit Scheduler برای BOM اقلام مدل شده استفاده کنید.
