پله های چند طبقه در رویت

پیشرفت multistory در Revit  جالب است. این گزینه می تواند به معمار کمک کند تا راه پله چند طبقه را آسان تر طراحی کند. در نسخه های قبلی ، تنها زمانی می توانستیم از پله های چند طبقه استفاده کنیم که ارتفاع ترازها یکسان باشد.

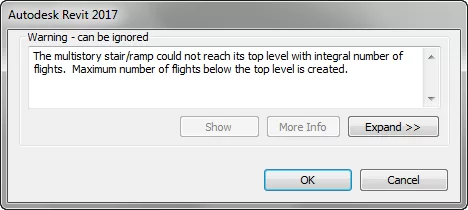

اگر ارتفاع سطوح متفاوت باشد ، اخطاری مشابه زیر را مشاهده می کردید :

با این گزینه ، Revit پله را ایجاد می کند ، اما ارتفاع اشتباه است.

راه حل قبلی ، ایجاد پله چند طبقه فقط برای سطوح با ارتفاع یکسان بود. برای طبقاتی که ارتفاع متفاوت دارند ، پله دیگری را جداگانه ایجاد می کردیم.

نحوه کار در Revit

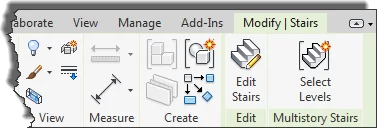

در Revit  ، گزینه multistory  از پالت properties حذف شده است. بعد از انتخاب پله ، می توانید گزینه multistory stairs را روی روبان مشاهده کنید. برای تعریف پله چند طبقه از Select Levels استفاده کنید.

اولین باری که از این ابزار استفاده می کنید گزینه فعال Connect Levels است. می توانید سطوحی را که می خواهید با پله متصل شود، انتخاب کنید. برای حذف سطوح می توانید از Disconnect Levels استفاده کنید.

برخلاف نسخه قبل ۲۰۱۸ ، باید سطحها را به صورت گرافیکی انتخاب کنید. برای انجام این کار ،  باید در نمای elevation یا section باشید.

در پایان روی finish کلیک کنید.

گروه بندی پله

اگر سطوح مختلفی داشته باشید ، Revit گروه های پله ای جداگانه ای ایجاد می کند. همانطور که در تصویر زیر مشاهده می کنید ، ارتفاع سطح ۱ تا ۲ و سطح ۲ تا ۳ ۴۰۰۰ میلی متر است. اما از ۳ تا ۹ ، ارتفاع هر سطح ۳۵۰۰ میلی متر است.

Revit گروه دیگری را برای سطح ۹ تا ۱۰ ایجاد کرد ، زیرا ارتفاع ۳۰۰۰ میلی متر است.

در صورت نیاز ، می توانید پله را unpin کنید تا آن بخش خاص را با ویژگی های مورد نظر تغییر دهید .

اگر بعد از ایجاد پله چند طبقه، ارتفاع تراز را تغییر دهید ، چه می شود؟ پله به گروه دیگری منتقل می شود.

پله چند طبقه جدید بسیار بهتر از نسخه قبلی است.
