پیاده سازی فناوری AEC در پروژه مدرسه

وضعیت خاص پروژه چیست؟

دبستان John S. McCain III در منطقه ابتدایی مدرسه Buckeye ، آریزونا ، طوری طراحی شده است که دارای سه اجتماع یادگیری بر اساس گروه های سنی  ، ۳-۵ و ۶-۸ باشد ، هر یک از آنها دارای فضاهای اختصاصی و مشترک است. فضاهایی برای تسهیل فرصت های یادگیری فردی. موضوع طراحی مفهومی پروژه “پرواز” است که برگرفته از زندگی سناتور فقید جان مک کین است ، که در زمان حضور در نیروی دریایی به عنوان خلبان جنگنده جت در ناو هواپیمابر خدمت می کرد. به عنوان سکوی پرشی برای دانش آموزان در زندگی و تحصیلات خود.

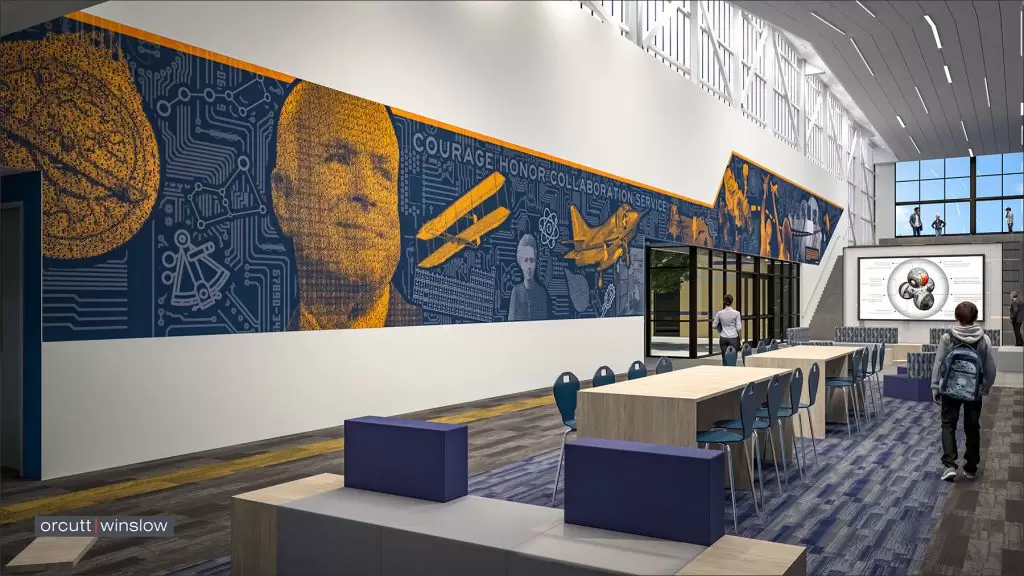

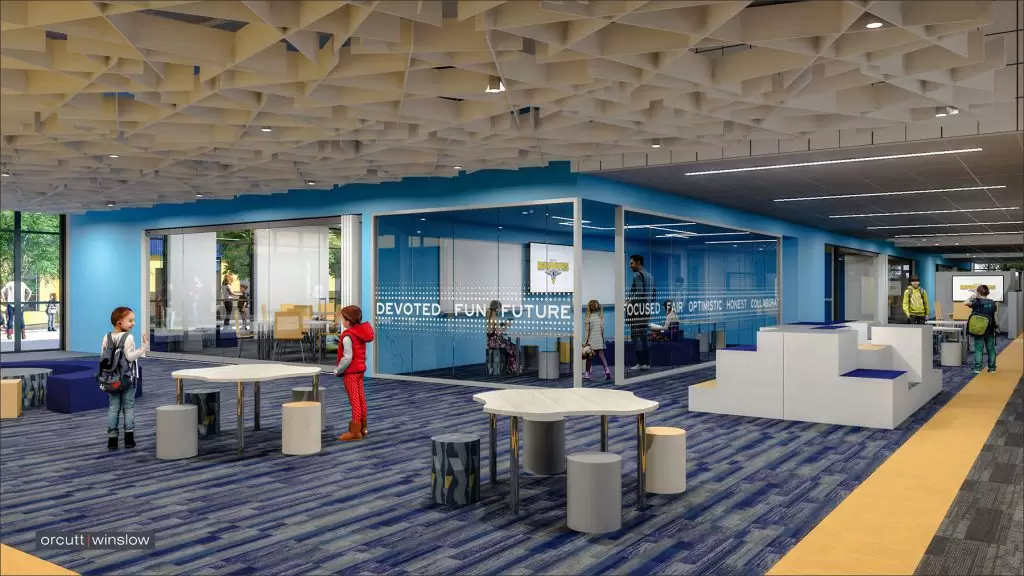

شکل ۱٫ طراحی پروژه دبستان John S. McCain III

با مساحت تقریبی ۹۴۰۰۰ SF ، این طرح شامل بیش از ۲۰ کلاس درس علاوه بر سالن بدنسازی ، آشپزخانه و فودکورت ، فضاهای انعطاف پذیر و یک گروه موسیقی/اتاق موسیقی است. این فضاها توسط چندین فضای مشترک ، فضاهای بازی و دفاتر اداری مهار شده است. ساخت این پروژه در ژوئن ۲۰۲۰ آغاز شده و قرار است در آگوست ۲۰۲۱ تکمیل شود.

برنامه های اصلی نرم افزاری مورد استفاده در این پروژه چه بود و چگونه استفاده می شد؟

نرم افزارهای اصلی مورد استفاده Archicad ، Solibri ، BIMx ، SketchUp و Rhino بودند. برنامه اصلی ما ، Archicad ، برای مدل سازی و مستندسازی پروژه مورد استفاده قرار گرفت و در بیش از ۹۰ tim زمان بندی تولید ما استفاده شد (شکل ۲ و ۳). BIMx در طول جدول زمانی پروژه برای ارتباط مدل و مقاصد معمار به مشتری در مرحله طراحی و همچنین به پیمانکار در حین اجرا  استفاده شد.

Solibri به طور گسترده ای برای بررسی پرونده های IFC که از مشاوران قبل از ورود به Archicad وارد شده بود ، و همچنین برای هماهنگی مدل ها استفاده شد. این ابزار برای کارآیی فرایند همکاری بسیار ارزشمند است.

SketchUp و Rhino عمدتا در مرحله شماتیک طراحی و برنامه نویسی برای ایجاد طرح بندی اصلی منطقه برنامه و مطالعات انبوه ساخت استفاده می شدند.

و سرانجام ، چون Revit توسط مشاوران ما مورد استفاده قرار می گرفت ، ما گاهی اوقات از آن برای حل برخی مسائل در مورد ورود از Archicad به Revit از طریق IFC استفاده می کردیم.

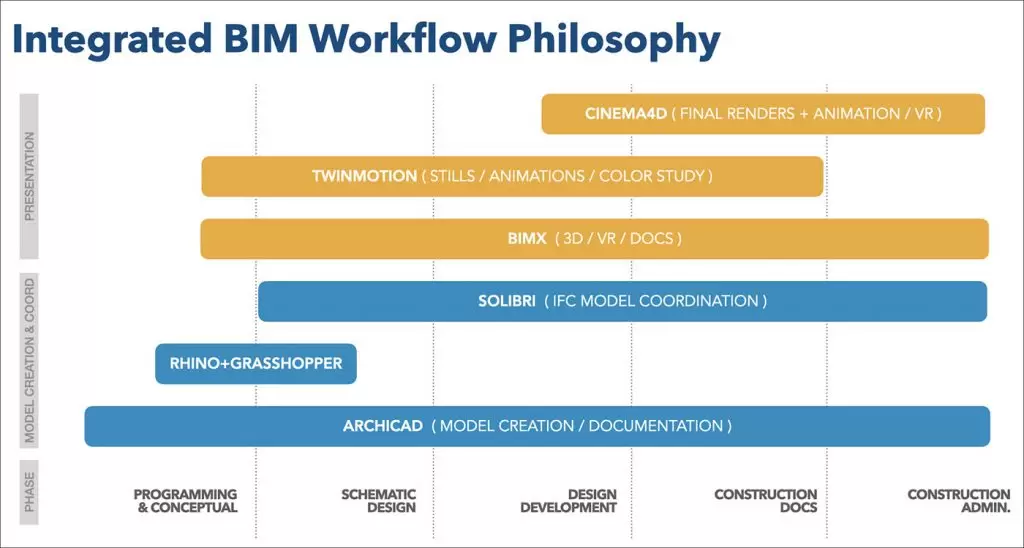

شکل ۲٫ مروری گرافیکی از همه برنامه های مورد استفاده برای پروژه.

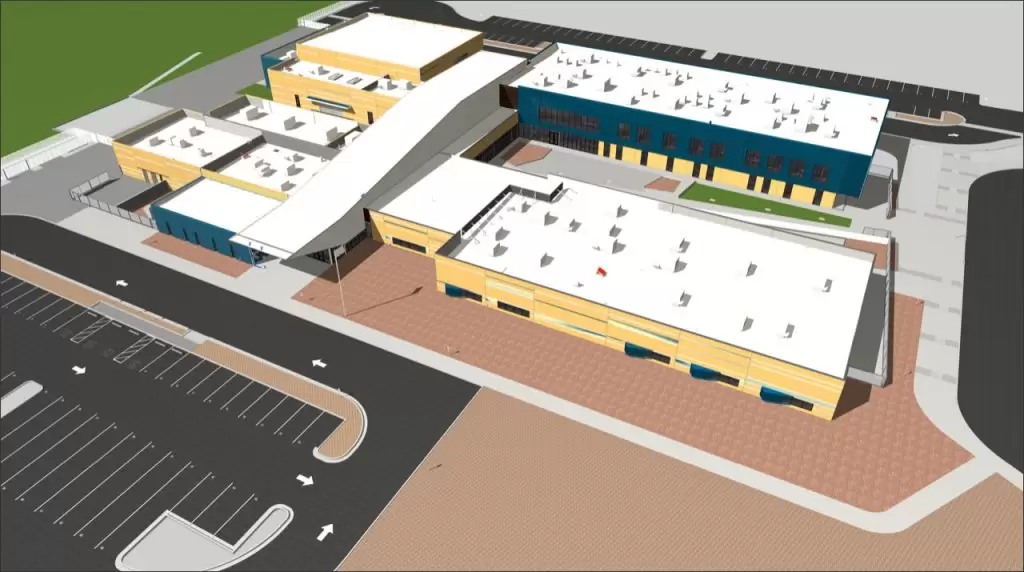

شکل ۳٫ مدل کامل BIM پروژه ایجاد شده در Archicad.

آیا پروژه رویکرد یا روش خاصی برای کاربرد فناوری AEC داشت؟

فلسفه گردش کار یکپارچه شرکت BIM (که قبلاً در شکل ۲ نشان داده شده است) و رویکرد ما در استفاده از فناوری این است که از همه فناوری های موجود در دسترس ما ، هر چند که لازم باشد ، برای موفقیت پروژه استفاده کنیم.

علاوه بر این ، استفاده ما از Archicad به تیم ما اجازه داد تا در مراحل اولیه طراحی با BIM مشارکت داشته باشد زیرا بسیار انعطاف پذیرتر از سایر سیستم عامل های BIM است.

ما همچنین توانستیم از ادغام Archicad-Grasshopper برای ایجاد خودکار مناطق استفاده کنیم (شکل ۴). به عنوان بخشی از این ادغام ، ما از اسکریپتی استفاده کردیم.

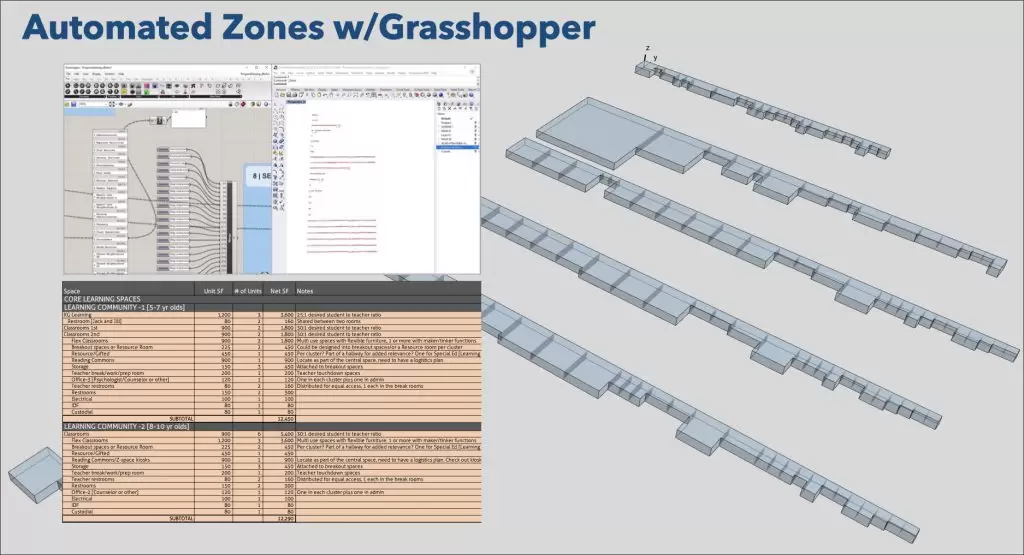

شکل ۴٫ استفاده از یکپارچگی Archicad-Grasshopper برای استخراج و پردازش داده های برنامه از Excel

آیا این پروژه را نمونه ای از استفاده از فناوری پیشرفته می دانید؟ اگر چنین است، چگونه و چرا؟

هدف ما از این پروژه این بود که با نرم افزارهای خود تا آنجا که می توانیم کار را پیش ببریم و به ویژه تلاش های همکاری خود را با مشاوران به سطح جدیدی برسانیم. گردش کار Archicad به Revit  ، پیشرفت خوبی برای دفتر ما و همچنین روابط کاری ما با مشاوران بود. مزایایی که بهبود این فرایندها برای پروژه به ارمغان آورد ، در نهایت بسیار ارزشمند بود ، به ویژه در نزدیکی پایان پروژه ، زیرا چندین تغییر قابل توجه رخ داد که نیاز به انعطاف پذیری و سرعت در طراحی داشت. اینها در نهایت به لطف سازگاری و قابلیت همکاری نرم افزار طراحی ما به دست آمد.

عمده ترین چالش هایی که در اجرای فناوری AEC در این پروژه با آن روبرو شدید چیست؟

بزرگترین چالش های پروژه ناشی از هماهنگی بین مشاوران طراحی بود. با توجه به اینکه Orcutt | Winslow از Archicad استفاده می کند و مشاوران ما عمدتا با Revit کار می کنند ، گاهی اوقات هماهنگی بین مدل های ما کمی چالش برانگیز تر می شود. با این حال ، ما موفق به توسعه ، ایمپورت و اکپسورت استانداردها و روشها و روالهای هفتگی مبادله فایل شدیم.

آیا الزاماتی در مورد این پروژه وجود داشت که توسط فناوری های موجود در نظر گرفته نشده باشد؟

تمام الزامات مهم پروژه (مدل سازی ، مستندسازی ، ارائه ، VR ، انیمیشن ، تبادل مدل و غیره) توسط فناوری هایی که در حال حاضر در بازار موجود است برآورده شده است. با این حال ، برخی از اهداف فناوری وجود دارد که شرکت ما به طور مداوم در حال دستیابی به آن است که به دلیل محدودیت های فناوری در این پروژه به راحتی قابل دستیابی نبود.

آیا می خواهید اطلاعات/مشاهدات/بینش های اضافی در مورد استفاده از فناوری AEC برای این پروژه به اشتراک بگذارید؟

این پروژه در طول همه گیری کووید طراحی و تولید شد و تیم ما مجبور شد از راه دور از خانه کار کند. Macbook Pro و BIM-cloud Archicad به تیم ما این امکان را می دهد تا در یک مدل BIM بسیار دقیق و بسیار یکپارچه از خانه به صورت یکپارچه کار کند. قدرت کار گروهی که از هر نقطه در جهان با اتصال به اینترنت خوب و یک لپ تاپ مناسب در دسترس است ، واقعاً دیدگاه ما در مورد محل کار و محدودیت های یک دفتر فیزیکی را تغییر داده است.
