چرا نقشه های کارگاهی (Shop Drawing) در خدمات ساخت مورد نیاز است؟

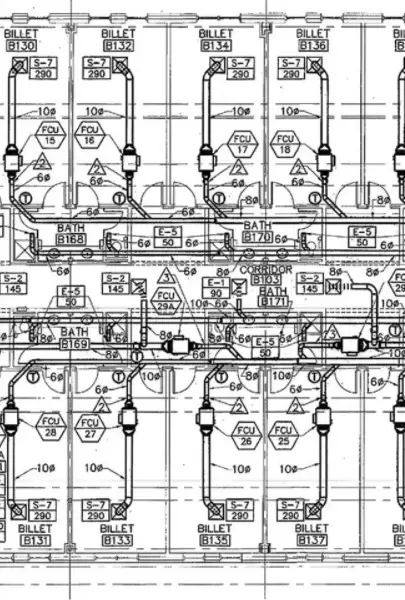

نقشه های کارگاهی مجموعه ای از ترسیم هاست که برای توصیف جزئیات هر یک از اجزای پیش ساخته ، طرح می شوند. نقشه های کارگاهی، یکی از بخشهای مهم فرآیندهای توسعه ساخت و ساز است. از جنبه خدمات معماری ، ساختاری ، BIM ، MEP و مکانیکی ، طراحی دو بعدی نقش بسیار مهمی در طراحی بسیار دقیق اشیای پیش ساخته دارد . به عنوان مثال سازه های فلزی ، آسانسورها ، ستون ها ، خرپاها ، تیرها ، پنجره ها و غیره. ایران-بیم خدمات رسم پیش نقشه های CAD را در سطح بالا و مقرون به صرفه ارائه می دهد.
از طریق CAD می توانید درک عمیقی از مکانیسم ساخت یک شی پیش ساخته داشته باشید. همچنین اطلاعات مفصلی در مورد روند نصب هر قسمت را در اختیار قرار می دهد. مجموعه نقشه های مناسب شامل جزئیات ابعادی جامع هر مولفه، اطلاعات متریال ، رنگ ، کدها ، جزئیات مراحل نصب و غیره است. در یک طراحی دو بعدی پیش نقشه، می توانید نمای ارتفاع و همچنین انواع دیگر نماها را نشان دهید. این را می توان توسط تولیدکنندگان ، پیمانکاران ، سازندگان ، معماران ، مهندسان ، سازندگان و طراحان تهیه کرد.
این نوع از نقشه های CAD برای اطمینان از اینکه تمام عناصر موجود به طور مناسب طراحی شده اند ، با اطلاعات جامع در مورد نقشه کشی به پیمانکاران ارائه می شود. قبل از شروع به آماده سازی نقشه های کارگاهی ، طراحان و همچنین سایر کارشناسان باید شرایط مختلفی را در نظر بگیرند ، از جمله:
- این که آیا همه موارد مورد نیاز که برای ایجاد نقشه های دو بعدی کارگاهی استفاده می شود موجود است یا خیر
- چه کسی نقشه های کارگاهی را می سازد و چه تعداد نفر برای انجام این کار اختصاص داده شده است
- چه قدر زمان برای تهیه نقشه های کارگاهی CAD مورد نیاز است
طراحان ، موارد فوق را از قبل تأیید می کنند . زیرا در هنگام ساخت و ساز ، اگر نقصی در نقشه های کارگاهی باقی بماند ، می تواند باعث ایجاد گسل های شدید در محصولات نهایی شود.
نقشه های کارگاهی ۲D به طور کلی توسط تولید کنندگان یا پیمانکاران ایجاد می شود. پس از اتمام مراحل آماده سازی ، برای تأیید رسمی به مقامات مربوطه مانند مهندسان ، معماران ، مشتریان و غیره ارسال می شود و پس از آن ساخت واقعی آغاز می شود.
انواع مختلف نقشه های کارگاهی که در صنعت ساخت استفاده می شود
این نقشه ها شامل:
- نقشه ی قطعه زنی
- نقشه ی نیمه مونتاژی
- نقشه ی مونتاژی
- نقشه های نصب می باشد
نقشه های قطعه زنی: برشکاری قطعات مورد نظر از روی این نقشه ها صورت میگیرد. معمولا این نقشه ها برای سهولت بیشتر، در سایز A4 پرینت گرفته می شوند و فقط شامل یک قطعه می باشد. در این نقشه ها بایستی ابعاد هر قطعه، موقعیت برشکاری ها و پخ ها، موقعیت قرار گیری سوراخ ها، سایز، نام و تعداد قطعه، و محل استفاده آن درج شود.
نقشه های مونتاژی: جوشکاری قطعات بر اساس نقشه های مونتاژی صورت می گیرد. نقشه های مونتاژی میبایست شامل مشخصات تک تک قطعات یک عضو، محل قرار گیری آنها، نحوه جوشکاری، تعداد عضوهای مشابهی که بایستی ساخته شوند، وزن و در بعضی موارد نیز مشخصات محل نصب باشند.
نقشه های نیمه مونتاژی: برای ساخت اعضای پیچیده و بزرگ، بهتر است که در ابتدا این عضوها و به عضوهای کوچکتری شکسته شوند. عضوهای کوچک ساخته شوند و نهایتا با کنار هم قرار دادن این عضوهای کوچک و جوشکاری آنها به همدیگر، عضو اصلی ساخته شود.
نقشه نصب: این نقشه ها موقعیت قرار گیری تمام اعضا در پلان و موقعیت را نصب نشان می دهد. این نقشه ها بایستی شامل موقعیت دقیق قرار گیری اعضا، نحوه اتصال و مشخصات اتصال باشد.
