چگونه می توان با استفاده از Revit برش Section را در Perspective ایجاد کرد؟

نوامبر 25, 2021
ارسال شده توسط
اخبار BIM

این پست برای کسانی که کاملاً در Revit تازه وارد هستند یا به تازگی استفاده از این نرم افزار را شروع کرده اند مفید است. قبل از پرداختن به جزئیات مربوط به نحوه برش Section با استفاده از Revit ، می خواهیم این موضوع را بررسی کنیم که هدف ایجاد نمای Section چیست. یا به عبارت دیگر نمای Section چیست؟ نماهای Section برای مدلسازان ، معماران و مهندسان BIM و حتی برای مشتریان یا مالکان برای درک مشخصات فنی یا جزئیات داخلی یک آبجکت، مولفه یا یک فمیلی و غیره مانند دیوارها ، درها یا حتی کل ساختمان بسیار مهم هستند.

نماهای Section برای شفاف سازی ارتباط ارتفاع و عرض همراه با سایر جزئیات مصالح یک آبجکت یا کل پروژه کمک می کند. به بیان متفاوت ، نماهای Section ،جزئیات حیاتی در مورد مصالح ، ارتفاع ، سیستم های پشتیبانی و سایر ویژگی های پنهان یک ساختار یا یک جسم را ارائه می دهند.

شرح مختصری از ایجاد نماهای Section در Revit

در ادامه، یک توضیح یا روند نحوه ایجاد نمای Section به صورت پرسپکتیو ارائه شده است:

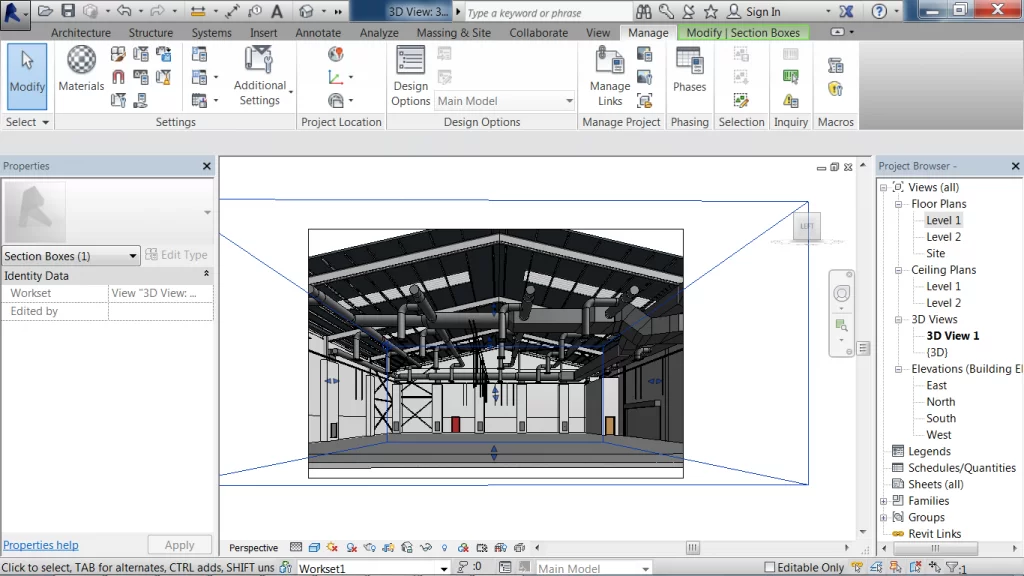

  • برای ایجاد نمای برش از پرسپکتیو ، کاربران Revit ابتدا باید دوربین را در مدل Revit قرار دهند و تنظیم کنند.
  • بعد از قرار دادن دوربین ، مرحله بعدی انتخاب نمای دوربین است.
  •  پس از آن به “view menu” رفته و بر روی “View Properties” کلیک کنید.
  • هنگامی که کاربران Revit بر روی “View properties” کلیک کردند ، باید “Section box check box’” از view Properties را انتخاب کرده و “OK” را کلیک کنند.
  • پس از کلیک روی “OK” ، یک section به طور خودکار در نقشه های شما نمایش داده می شود.
  • در مرحله بعد که این کادر بخش را که به تازگی نمایش داده شده است انتخاب کنید. پس از آن دسته کنترل را بهینه کرده و در مدل بکشید. این کار به نمایش برش کمک می کند.
  • پس از اینکه کاربران Revit دسته کنترل را به درستی در مکان های مورد نیاز برای برش بخش قرار دادند ، باید کادر انتخاب را پنهان کنند.
  •  برای پنهان کردن کادر انتخاب، کاربران Revit باید به “View menu” بروند و برای مشاهده ویژگی ها روی view properties کلیک کنند.
  • اکنون از view ها باید “The Crop Region Visible check box” را پاک کنید. این مرحله کار را به پایان می رساند.

به این ترتیب می توانید با استفاده از Revit یک برش Section از پرسپکتیو ایجاد کنید.
