کاربرد بیم در پروژه های ساخت پل

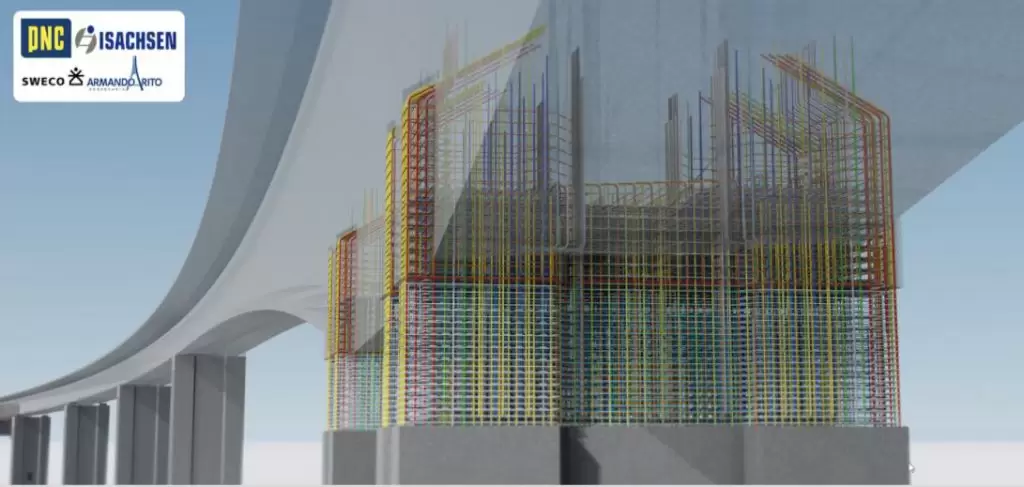

در این مقاله ، ویکتور ریبوس تجربه ی کار را بر روی یک پروژه بزرگ و بدون هیچ گونه نقشه به اشتراک می گذارد. برای جالب تر شدن موضوع برای متخصصان BIM ، پروژه مورد نظر ، پل RANDSELVA ، طولانی ترین پل جهان است که فقط بر اساس مدل های IFC ساخته شده است.
هنگامی که ما در مورد فرایند BIM صحبت می کنیم ، بیشتر بر قسمت طراحی پروژه تمرکز می کنیم. البته ، این پایه و اساس کلیه فرایندها است. اما اگر کاربرد بیم ادامه پیدا نکند، به سختی می توانیم استفاده مناسب از دنیای دیجیتال را هنگام اجرای ساخت درک کنیم. با توزیع صحیح وظایف ، ما آماده مقابله با چالش ها با نتایج مفید هستیم.
کمی درباره ویکتور ریبوس
او در نروژ برای یک پیمانکار عمومی کار می کند. وی علاقه مند است تا اکثر وظایف مربوط به چرخه عمر پروژه را در مرحله ساخت بررسی کند. به کمک این کار، درک درستی از نیاز کارفرما حاصل می شود. این مهم برای درک اهداف دیگران در کار و تنظیم رویکرد بسیار موثر است.
ویکتور ریبوس ، فارغ التحصیلان کارشناسی ارشد در مدیریت جهانی BIM برای پروژه های زیربنایی
BIM فقط یک مدل سه بعدی نیست
من سعی کردم از نظر ارتباطات دیجیتال بر توسعه مدل تمرکز کنم ، اما زمینه های انتقال داده ها مستقیماً به محل ساخت و ساز نیز وجود دارد. چالش پروژه پل Randselva پذیرفته شد. انجام همه مراحل با ۱۰۰٪ موفقیت امکان پذیر نیست ، اما مطمئناً با رضایت ۱۰۰٪ می توان دستیابی بیشتری به هدف داشت. من کاملا مطمئن هستم که ، در هر نوع پروژه ، هر قدم به جلو ارزش هر دقیقه کار را دارد.
پیمانکار باید فرایند BIM را از مرحله طراحی برای کنترل نقاط عطف ساخت هماهنگ و توسعه دهد. BIM تنها یک مدل سه بعدی نیست. BIM زمانی مفید است که پیمانکار بتواند با موفقیت از داده های تفسیر دیجیتال ساختار استفاده و تجزیه و تحلیل کند.
وقتی درباره یک پروژه بدون نقشه صحبت می کنیم ، در مورد چه صحبت می کنیم؟

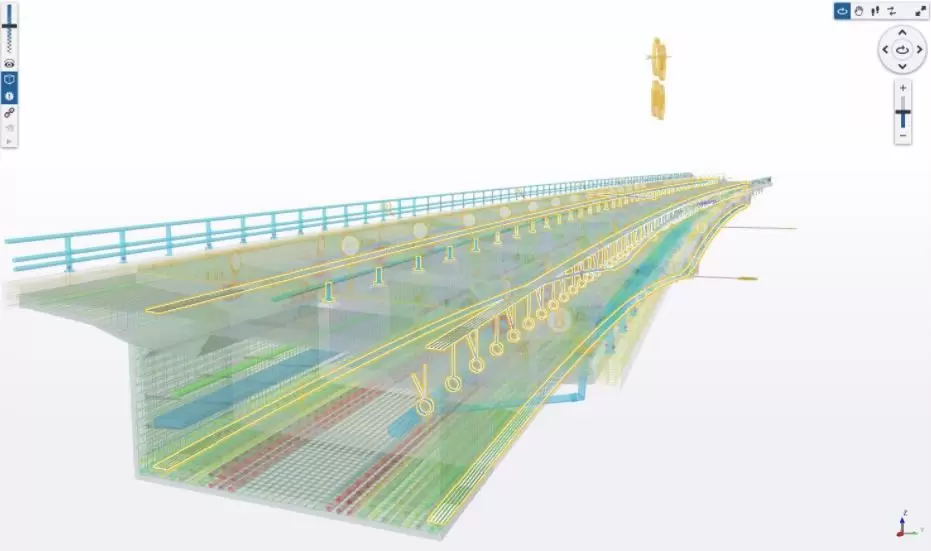

پروژه بدون نقشه فرایندی است که فقط بر اساس فایل های IFC تولید می شود. این بدان معنی است که فقط اطلاعاتی از مدل سه بعدی وجود دارد و برای استفاده در محل ساخت کافی و آماده است. البته ، به نقشه های کلی ۲ بعدی به عنوان یک نمای کلی یا اطلاعات عمومی مورد نیاز مشتری نیاز است ، اما آنها فقط به اشیای خاص در مدل اختصاص داده می شوند. حتی اگر اختلافاتی بین ۲D و ۳D وجود داشته باشد ، مقدار واقعی همیشه فقط از مدل سه بعدی حاصل می شود .
به همین دلیل است که باید از اطلاعات و خصوصیات متصل به اشیا مراقبت کنیم. به اعتقاد من این روند باعث بهتر شدن همکاری بین طراح و پیمانکار می شود. و این یک مزیت قابل توجه برای پروژه های طراحی و ساخت است. چالش روش بدون طراحی همکاری است که باید بین همه افراد تنظیم شود و آنها را به عنوان یک تیم کار کند. همه باید دنبال همان قوانین باشند و اهداف یکسانی داشته باشند.
من فکر نمی کنم ساخت یک پروژه بدون نقشه کار سختی باشد. نکته اصلی این است که کیفیت طراحی و مدل را بالا نگه دارید. این نیاز به مجموعه ای از قوانین و نظارت دقیق دارد. این کار دشوار است زیرا طی یک دوره طولانی از مرحله ساخت ، یک تیم کاملاً سازمان یافته باید جریان کار مناسب را طی کند.
قوانین کار بر روی پروژه بدون نقشه
قوانینی که من در مورد آنها صحبت کردم می تواند چهره های مختلفی داشته باشد. به عنوان مثال یکی از آنها می تواند پیشرفت توسعه مدل را توصیف کند. چگونه می توان همه را در مورد تغییرات واضح مدل بدون گفتن حتی یک کلمه آگاه کرد؟
ما باید یک قانون برای اختصاص داده به اشیا تعیین کنیم. ما می توانیم بر روی عناصری تمرکز کنیم که می خواهیم مطابق برنامه زمان بندی آنها را تهیه و سفارش دهیم و مدل BIM یک نمای کلی کامل به ما می دهد.
OpenBIM به عنوان یک نیاز

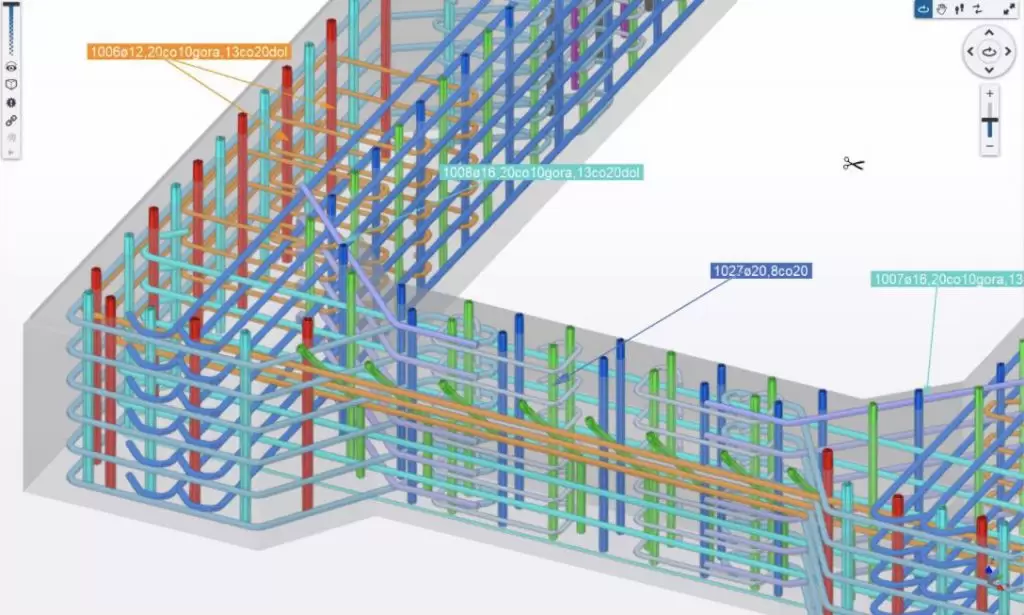

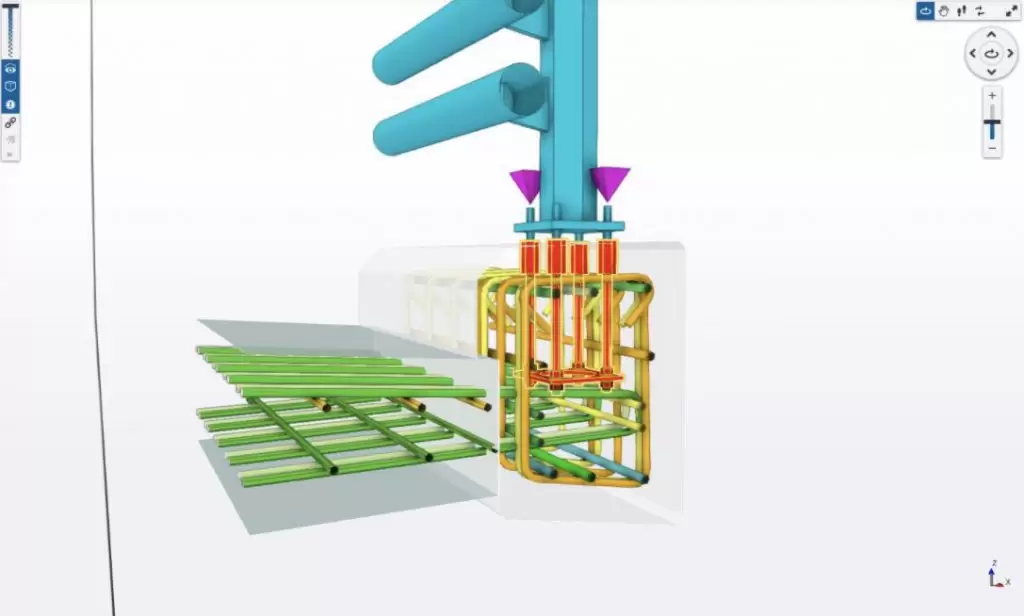

مسئله اصلی تولید فرایند BIM در سایت امکان استفاده از این فرآیند در مورد نصب میلگردها بود. در اینجا ، پیمانکار به شدت به یک گردش کار openBIM با تمام اطلاعات اختصاص داده شده به تقویت کننده ۳D مدل نیاز دارد. این مزیت اجازه می دهد تا هرگونه تداخل برطرف شود. این کار مطمئناً خطر هرگونه تأخیر را به حداقل می رساند.
همکاری نزدیک بین پیمانکار ، تامین کننده و طراح برای جمع آوری و مدل سازی داده های مناسب
تا زمانی که از خروجی مدل در هر قسمت از مرحله ساخت مطلع باشید ، می توانید مدل BIM را بیشتر و به روش بهتری توسعه دهید. پروژه آزمایشی همیشه نوعی یادگیری کار است و من حدس می زنم دومین پروژه BIM همان پروژه ای باشد که در آن بازگشت واقعی سرمایه مشخص خواهد شد. قوانین زیادی وجود دارد که باید بخاطر بسپارید و آنها اغلب هنگام استفاده از مدل BIM و بروز مشکلات فنی ایجاد می شوند.
مدل های BIM باید در همکاری نزدیک با پیمانکار ، تامین کننده و طراح برای جمع آوری و مدل سازی داده های مناسب برای اهداف قابل استفاده در فایل های IFC توسعه یابد. هنگامی که من مدل اول را با مدل واقعی مقایسه می کنم ، تفاوت قابل توجهی وجود دارد.
