کاربرد مهم BIM در توسعه یک پروژه جاده ای

در میان بسیاری از کاربردهای BIM که قبلا ذکر شد، می توان “مدل سازی شرایط موجود” را به عنوان یک امر ضروری برای برنامه ریزی و آماده سازی یک پروژه جاده برجسته کرد. اما این اصطلاح به چه معناست؟ این یک مدل سه بعدی با نقشه برداری از زمینی است که پروژه در اجرا داده می شود.

برای به دست آوردن این اطلاعات میدانی، گزینه های زیر را در اختیار داریم:

• توپوگرافی
• فتوگرامتری
• اسکن لیزری

مسئول حرفه ای پروژه ، مناسب ترین روش را مورد تجزیه و تحلیل قرار می دهد؛ یعنی نوع زمین ، مدت زمان ، در دسترس بودن و سود را ارزیابی می کند.

کل حجم حفاری و تراکم در پروژه محاسبه می شود. پس از آن ، مهم است که درک شود آیا تعادل مصالح ، نیاز به خرید یا تخلیه مصالح وجود دارد یا خیر. متأسفانه ، در مطالعات اولیه ، مشخصات مصالح هنوز مشخص نیست؛ زیرا تحقیقات ژئوتکنیکی آینده لازم خواهد بود. با این حال ، در مرحله برنامه ریزی پروژه ، اطلاعات مربوط به توازن جرم ضروری است.

در میان متدولوژی های ذکر شده ، هدف پرداختن به گردش کار فتوگرامتری است:

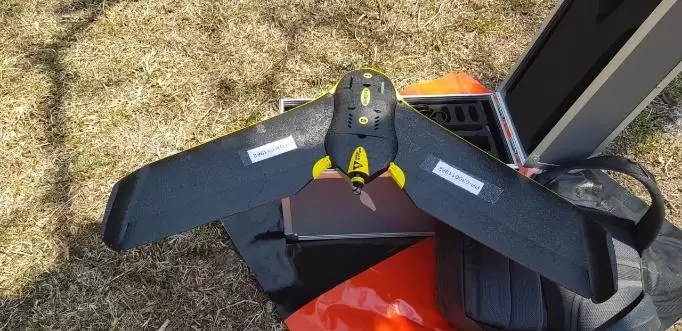

مرحله ۱: مجوزهای مربوط به پرواز هواپیمای بدون سرنشین؛ از سازمان های مربوطه اخذ می شود.

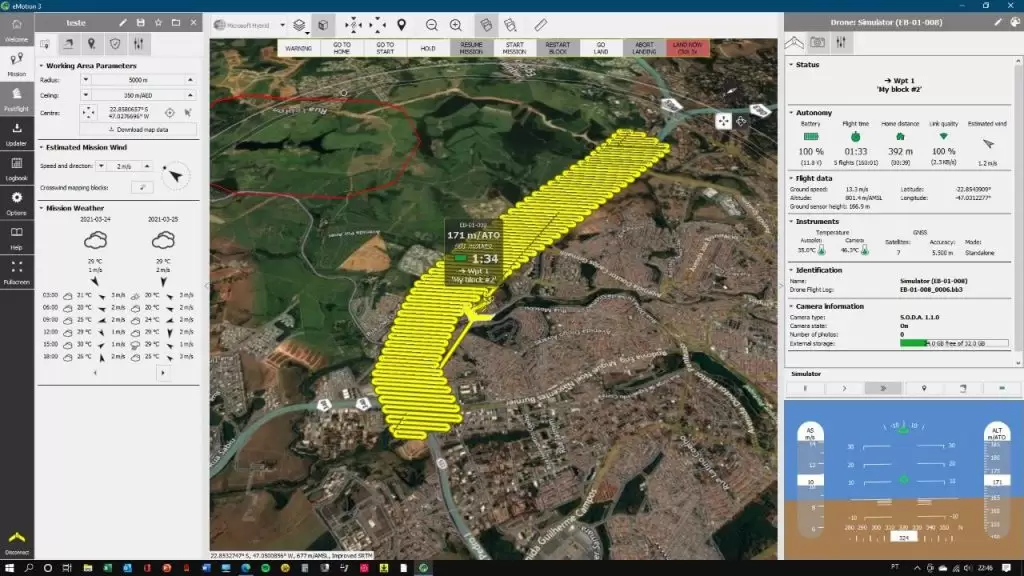

مرحله ۲: هواپیمای بدون سرنشین از طریق اپلیکیشنی که با آن همراه است به منظور ضبط داده های سطح پیکربندی شده است.

مرحله ۳: پرواز انجام شده و عکس ها گرفته می شوند.

مرحله ۴: این تصاویر به رایانه منتقل می شوند.

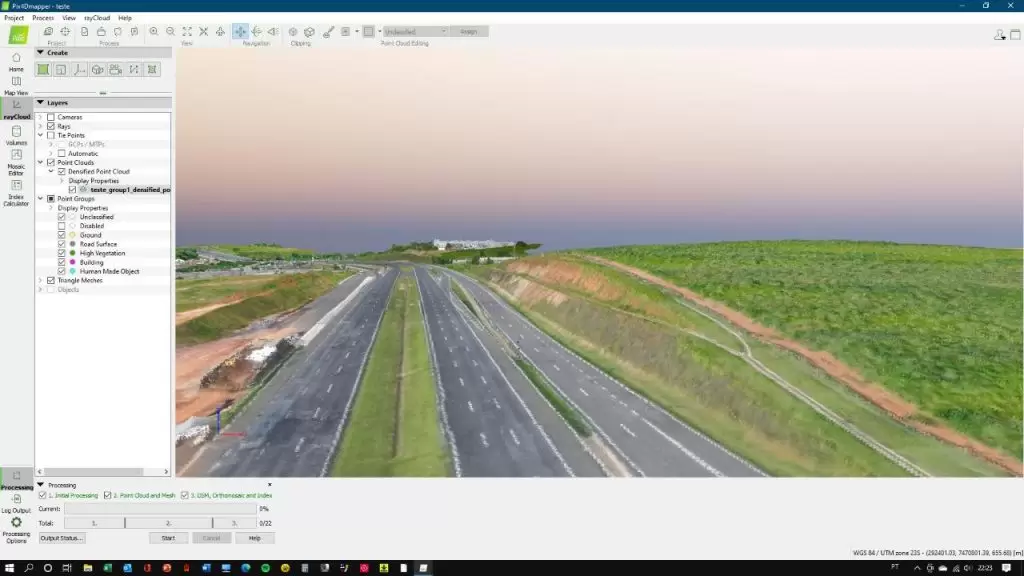

مرحله ۵: با استفاده از یک نرم افزار خاص ، این فایل ها به یک فایل مش یا cloud point تبدیل می شوند ، جایی که امکان دستکاری ، ویرایش و پیکربندی بهتر این داده ها وجود دارد. نوع داده ها به هدف استفاده بستگی دارد.

مرحله ۶: این فایل به نرم افزار مدل سازی بزرگراه وارد می شود ، جایی که امکان استفاده از آن برای تهیه مطالعه یا پروژه اساسی وجود دارد.

لازم به ذکر است که در نتیجه فتوگرامتری ، فایل های زیادی به دست می آیند و برای انجام این کار به کامپیوترهای خوبی نیاز است. بنابراین ، برای پذیرش چنین فناوری، سرمایه گذاری قابل توجهی انجام می شود.

در اینجا ایده این نیست که یک روش را نسبت به روش دیگر ترویج دهید ، زیرا هر مورد متفاوت است و ممکن است برای تأمین چنین تقاضا ترکیبی از فن آوری لازم باشد. گاهی اوقات نمی توان همه چیز را با یک فناوری خاص ثبت کرد ، بنابراین نیاز به یک مکمل از یک فن آوری دیگر است.

صرف نظر از فرایند انتخاب شده ، هرچه ناحیه با دقت بیشتری نگاشته شود ، کیفیت پروژه بهتر خواهد بود، و این نتیجه حاصل خواهد شد: یک پروژه اقتصادی ، قاطعانه ، با بهره وری بهتر و خطر کمتر برای دوباره کاری . فرایند نیروی متحد ماست!
