کاربرد BIM در زیرساخت

در این مطلب، قصد داریم به بررسی کاربرد فرایندمدلسازی اطلاعات ساخت (BIM) در زیرساخت بپردازیم. با ما همراه باشید.

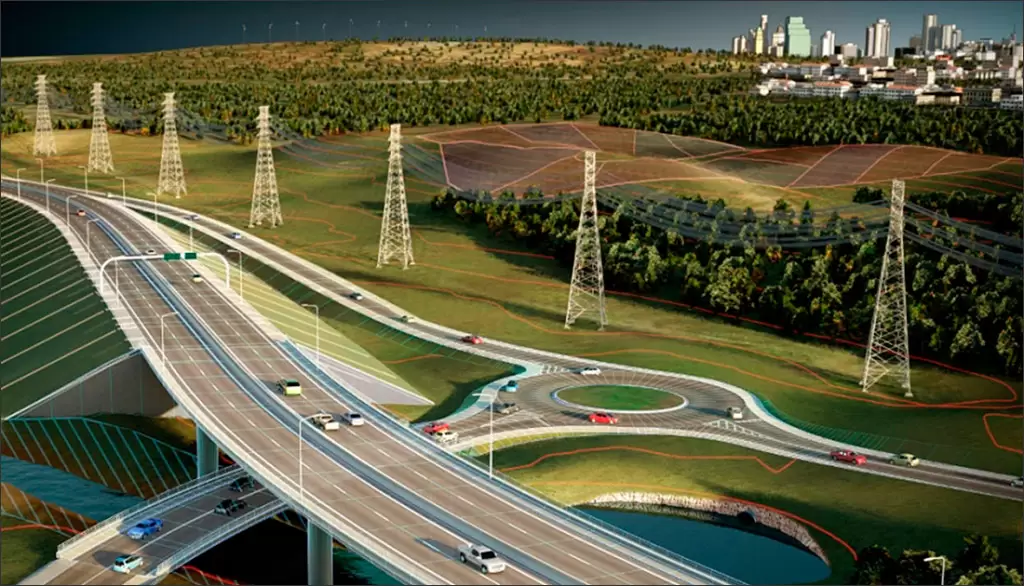

شکل ۱٫ استفاده از BIM برای طراحی زیرساخت. (ارائه تصویر: Autodesk)

Site3D

Site3D یک نرم افزار تمام عیار طراحی مهندسی عمران سه بعدی است که با آبجکت های هوشمند BIM توسعه یافته است. Site3D توسط یک شرکت نرم افزاری به نام Microplot در انگلستان توسعه داده شده است.

این محصول دارای مجموعه ای جامع از قابلیت ها برای سیستم های جاده ای و طراحی سایت است که در همه آنها از مدل های هوشمند استفاده می شود.

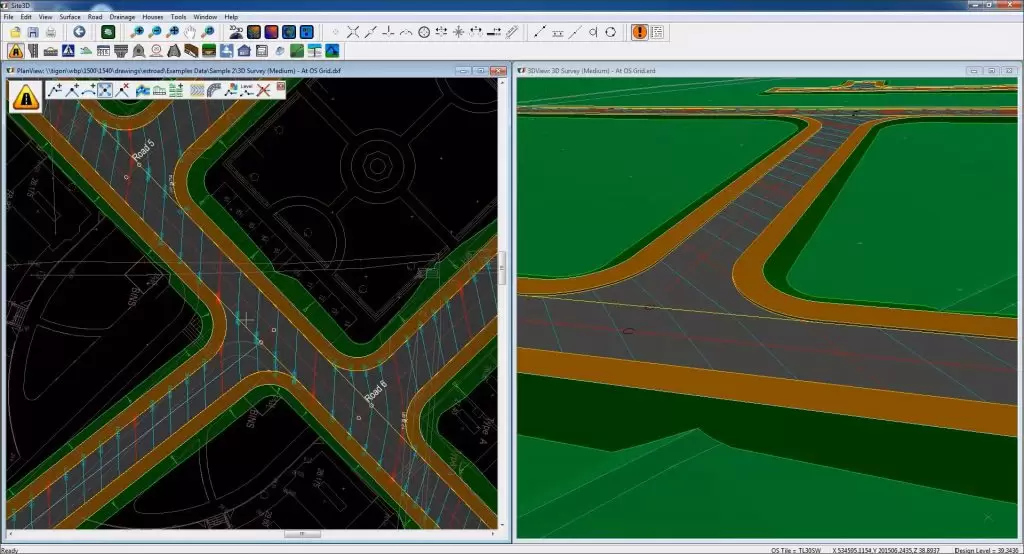

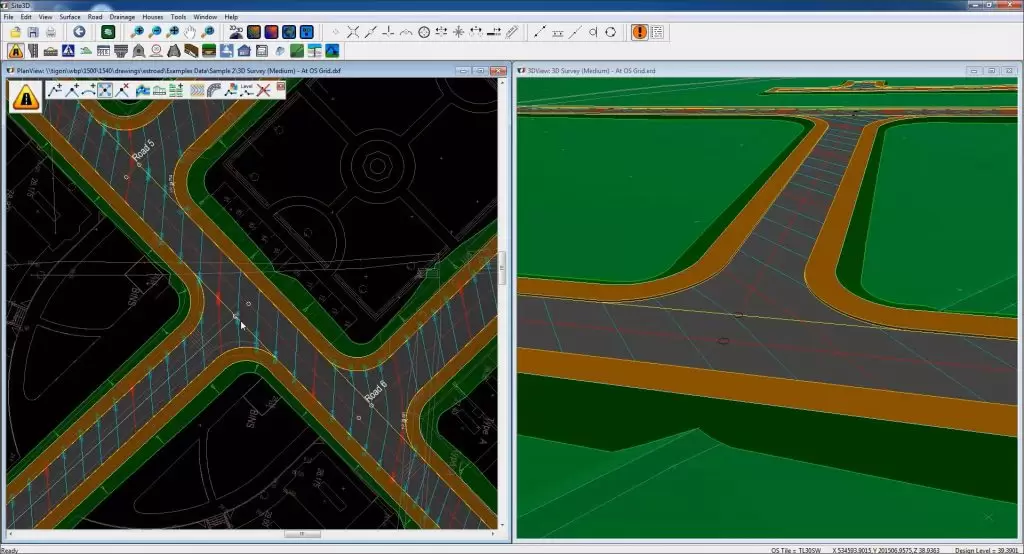

شکل ۲٫ تغییر خط تراز جاده (Site3D)

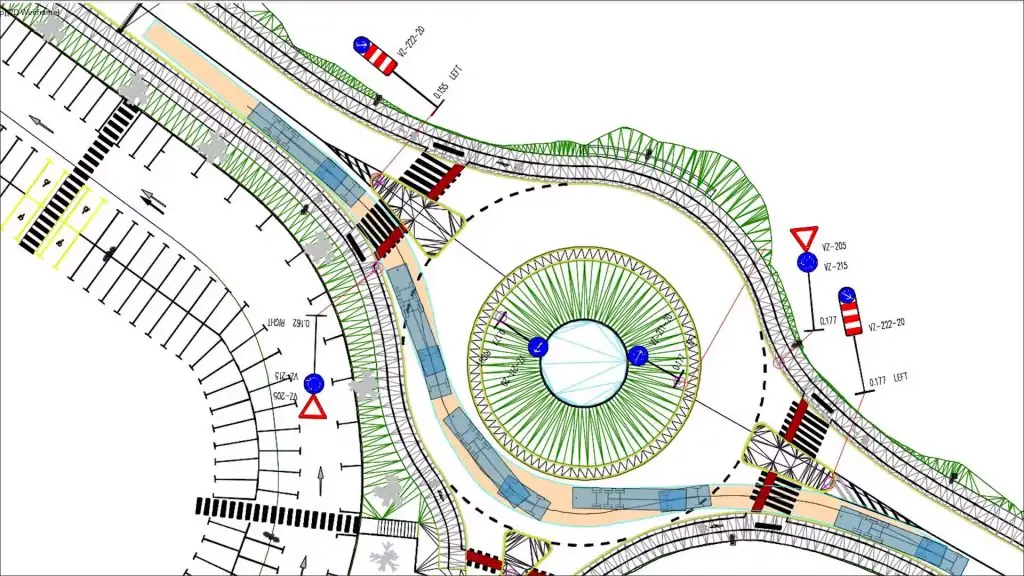

علاوه بر استفاده از آبجکت های BIM ، آنچه Site3D را قادر می سازد سطح بالایی از هوشمندی و اتوماسیون را ارائه دهد این است که بسیاری از قوانین طراحی زیرساخت را در بر می گیرد. با همکاری نزدیک با مهندسین مجرب نمونه ای از این امر در طراحی دوربرگردان در شکل ۳ نشان داده شده است.

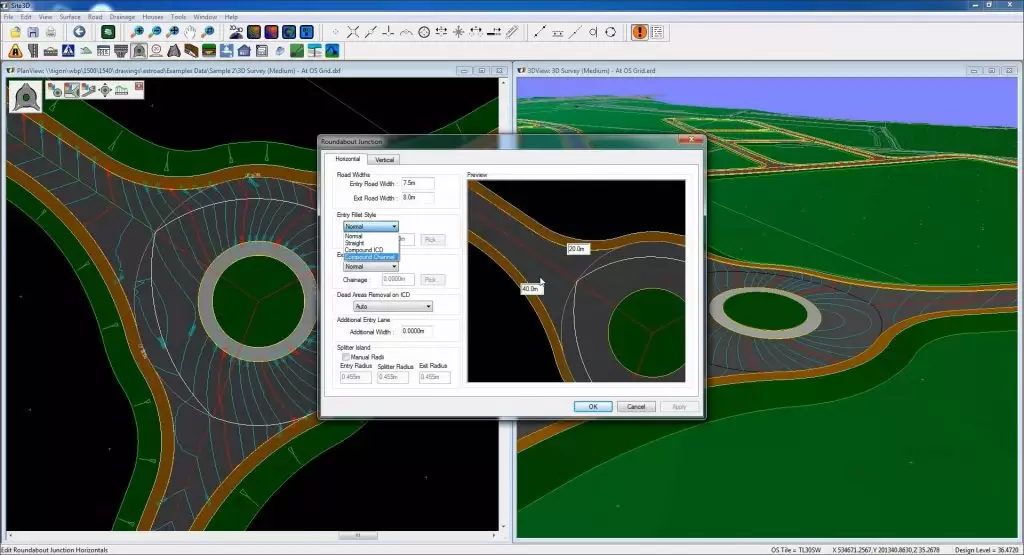

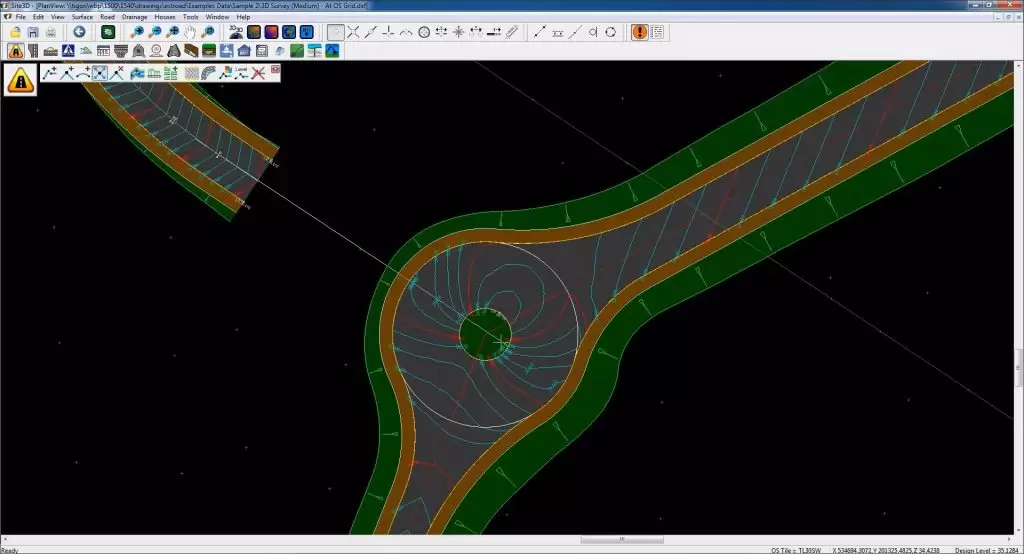

شکل ۳٫ Site3D

CGS Labs

CGS Labs علاوه بر همکاری رسمی با Autodesk و Bricksys ، مجموعه ای از برنامه های مهندسی عمران پیشرفته خود را برای جاده ها ، راه آهن ، مهندسی رودخانه و خطوط برق توسعه داده است.

از جمله این موارد ، به ویژه از دیدگاه BIM ، می توان به Plateia برای طراحی و بازسازی سه بعدی جاده ها و Ferrovia برای طراحی راه آهن و تجزیه و تحلیل مسیرهای ریلی اشاره کرد (شکل ۴).

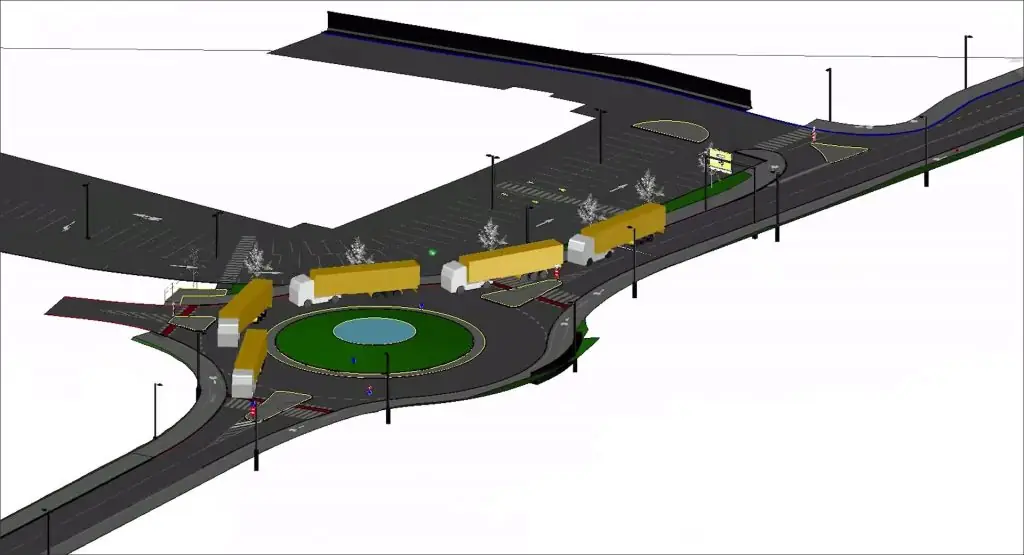

شکل ۴٫ طراحی جاده با BIM با Plateia. (ارائه تصویر: CGS Labs)

SierraSoft

شرکت SierraSoft برنامه های کاربردی برای نقشه برداری زمین ، طراحی زیرساخت ها و ساخت و سازها را توسعه می دهد. دفتر مرکزی SierraSoft در ایتالیا و  در ۱۹۹۸ تأسیس شده است.

SierraSoft دارای دو برنامه BIM اصلی است: SierraSoft Roads برای طراحی جاده ها ، بزرگراه ها ، چهارراه ها ، تقاطع ها ، تقاطع ها و سایر ویژگی های مربوطه (شکل ۵). و SierraSoft Land.

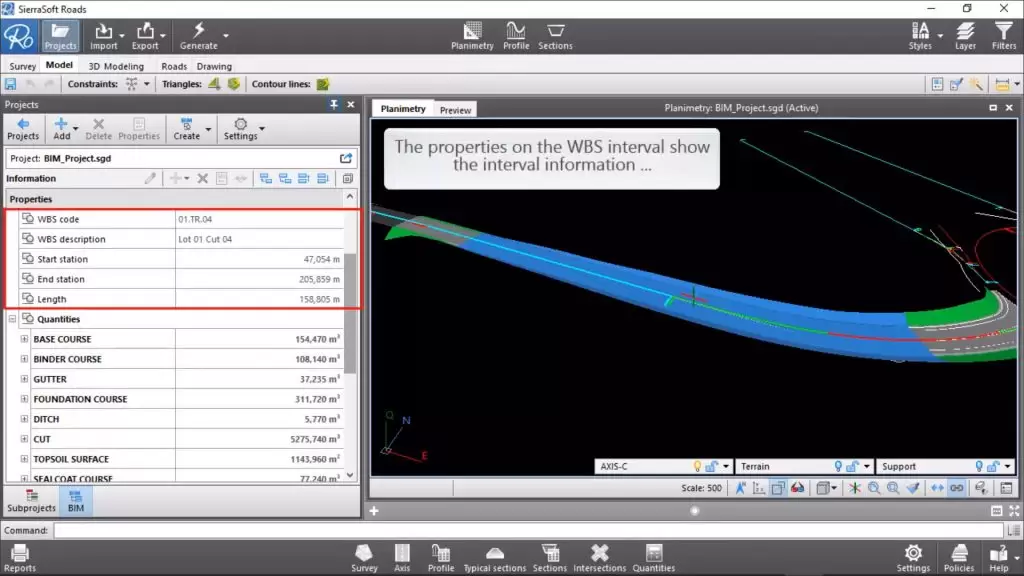

شکل ۵٫ ویژگی های BIM به عناصر مدل طراحی راه در SierraSoft Roads اضافه شده است. (ارائه تصویر: SierraSoft)

Allplan Civil Engineering و Allplan Bridge

Allplan برنامه برجسته BIM از گروه Nemetschek است. Nemetschek که مقر آن در آلمان است ، همچنین شرکت مادر برنامه های کاربردی برجسته AEC مانند ARCHICAD ، Vectorworks ، SCIA ، RISA ، Solibri ، Bluebeam ، dRofus و Maxon است.

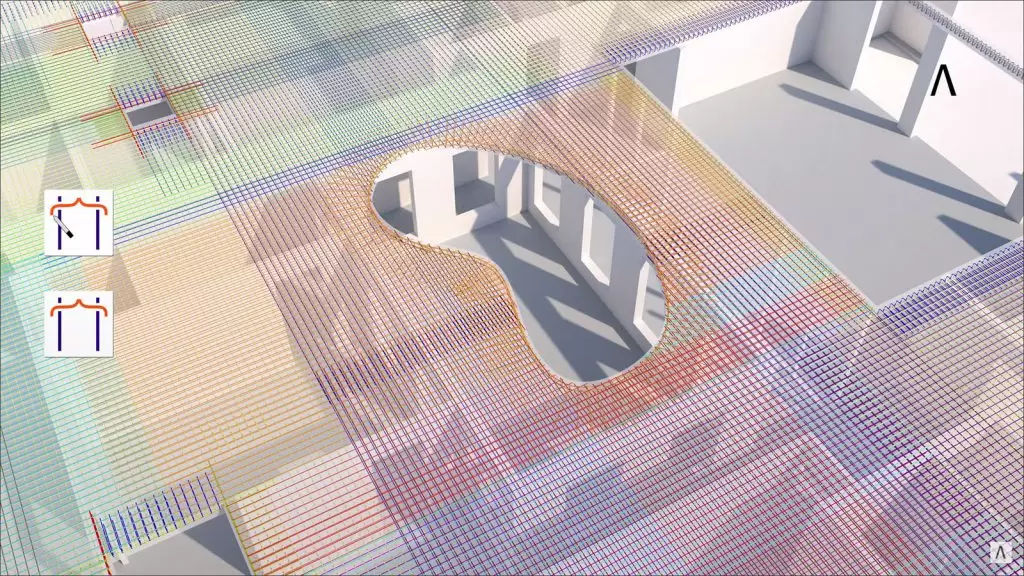

شکل ۶٫  Allplan

در سال ۲۰۱۹ ، این شرکت یک برنامه BIM اختصاصی برای طراحی پل به نام پل Allplan Bridge معرفی کرد که بر الزامات مهندسان پل تمرکز داشت.

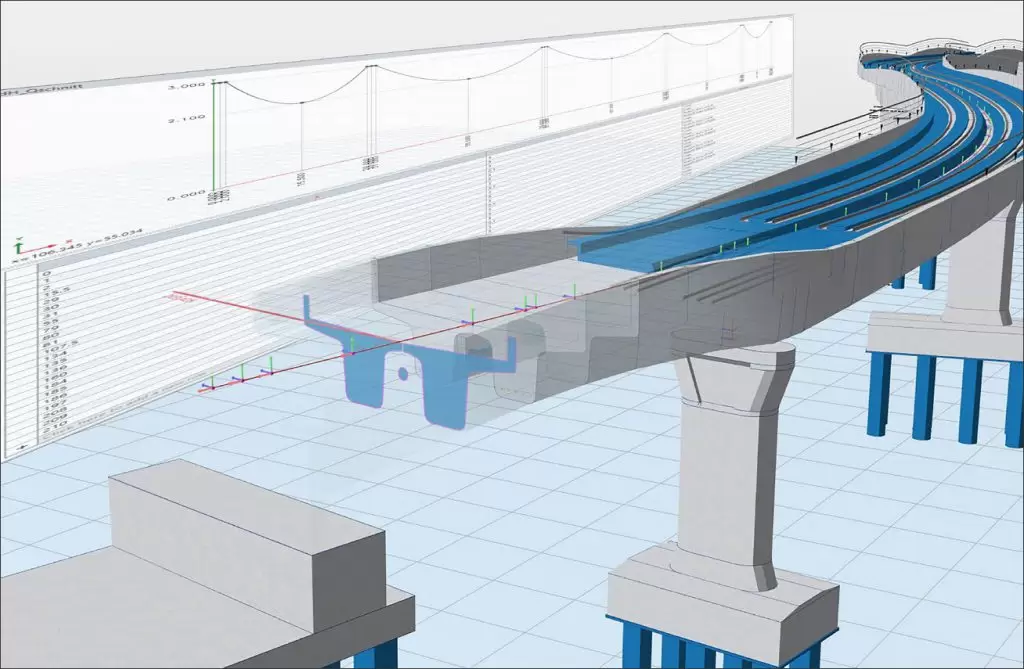

شکل ۷٫ استفاده از پارامترها برای ایجاد مدل پل در Allplan Bridge. (ارائه تصویر: Allplan)

راه حل های بنتلی و اتودسک

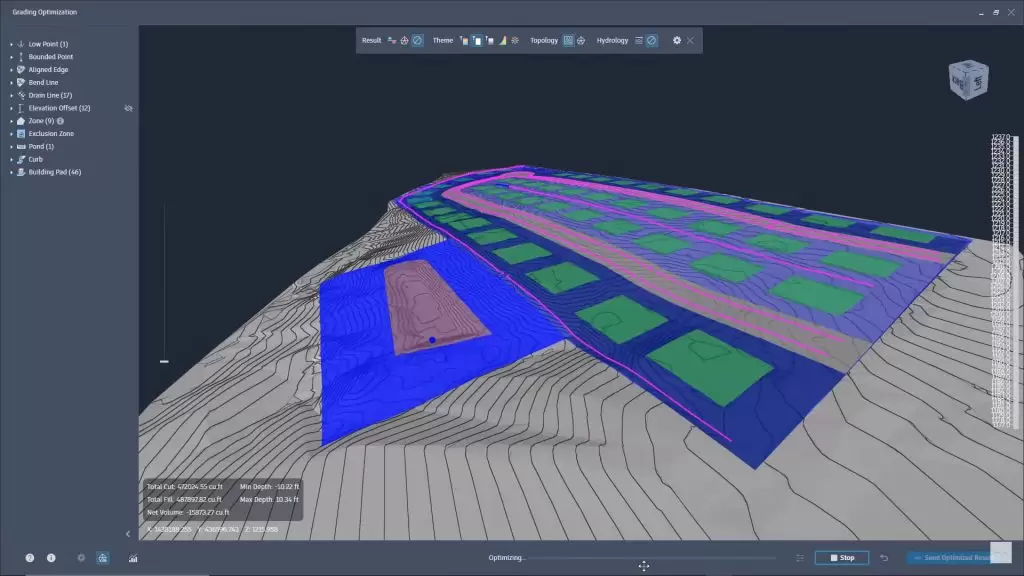

دو راه حل اصلی Autodesk در زمینه ی زیرساخت InfraWorks و Civil 3D هستند ، اولی برای مدل سازی و تجسم مفهومی ، و دومی برای طراحی و مستندسازی دقیق پروژه های جاده ، پل و راه آهن.  Civil 3D (شکل ۸) و بهبود مدل سازی پل در InfraWorks (شکل ۹) ، که هر دو در نسخه های اخیر ۲۰۲۲ معرفی شدند.

شکل ۹٫ پیشرفت های مدل سازی پل در Autodesk InfraWorks. (ارائه تصویر: Autodesk)

بنتلی ، بر خلاف Autodesk ، دارای مجموعه وسیع تری از راه حل های زیرساختی است زیرا تمرکز آن به طور فزاینده ای از ساخت به زیرساخت منتقل شده است.

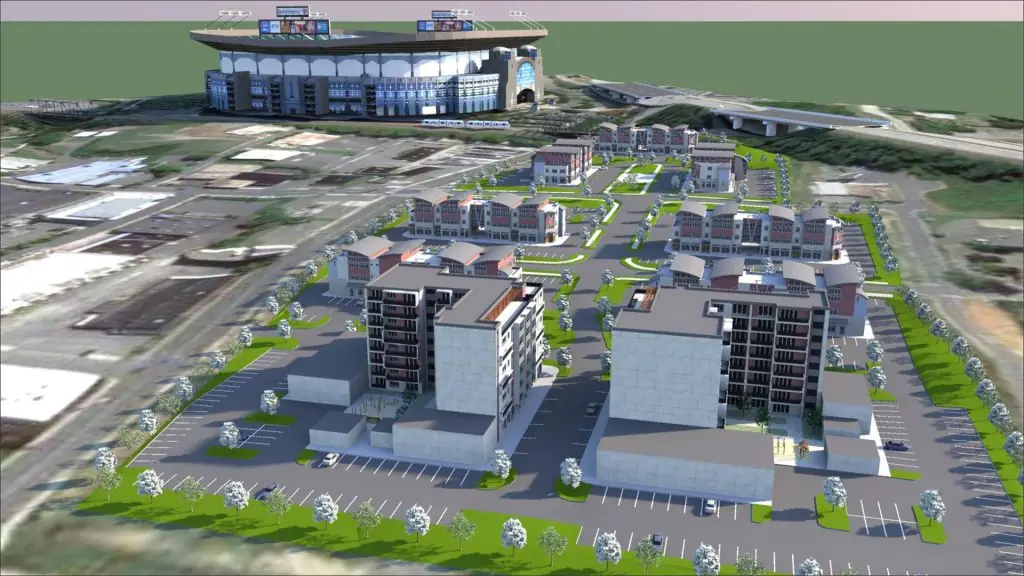

شکل ۱۰٫ ادغام SITEOPS با برنامه OpenSite بنتلی. (ارائه تصویر: بنتلی)

سخن آخر

بسیاری از برنامه های BIM که برای ساخت (مانند تجزیه و تحلیل سازه ، هماهنگی چندرشته ای و تشخیص تداخل، پیش ساخت ، هزینه ، برنامه ریزی ، مدیریت ساخت و غیره ) توسعه یافته اند ، می توانند به همان اندازه در زیرساخت ها نیز کاربرد داشته باشند. BuildingSMART در حال کار بر روی گسترش قالب IFC به عناصر زیرساختی است. جهان همیشه به زیرساخت های جدید و به روز نیاز دارد ، بنابراین پتانسیل زیادی برای نرم افزارهای طراحی زیرساخت خوب وجود دارد.
