کار با view range در پلان رویت

مسلما پیش آمده که بخواهید پلانی با دامنه دید (view range) متفاوت داشته باشید. گاهی باید در یک منطقه خاص نسبت به بقیه نقشه ها ارتفاع متفاوتی نشان دهید.

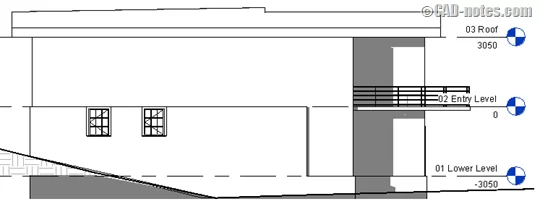

بیایید نگاهی به این مثال در زیر بیندازیم. در نما دو پنجره وجود دارد.

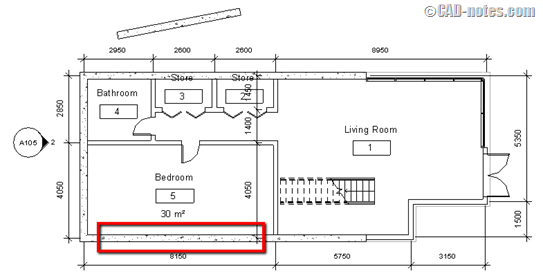

اما وقتی پلان طبقه را باز می کنید ، نمی توانید پنجره ها را ببینید.

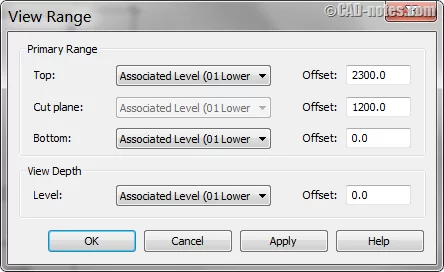

دلیل عدم نمایش پنجره ، این است که بالاتر از سطح برش خورده ی محدوده ی دید طرح قرار گرفته اند. نقشه کف مدل را در ارتفاع ۱۲۰۰ میلی متر قطع می کند ، اما ارتفاع آستانه پنجره ها در ۱۷۰۰ میلی متر است. بنابراین در نما به cut plane بیش از ۱۷۰۰ نیاز داریم.
درباره view range

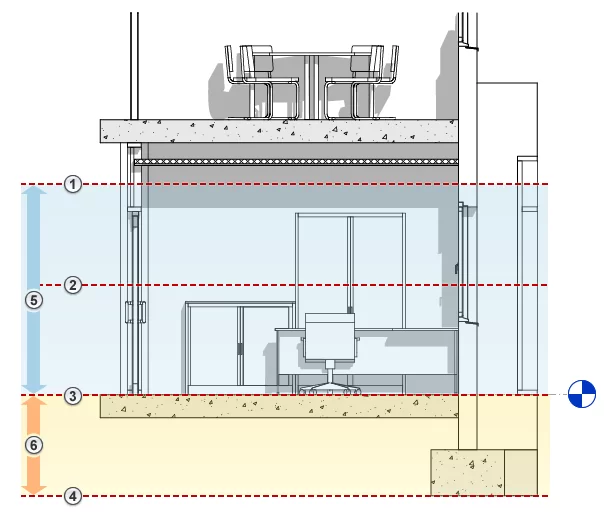

اگر با view range آشنا نیستید، تصویر بالا می تواند به تنظیم گزینه ها کمک کند. این تصویر از راهنمای Revit در مورد view range استخراج شده است.
- Top
- Cut plane
- Bottom
- Offset
- Primary Range
- View Depth
کار با Plan Region
تغییر view range همیشه قابل استفاده نیست. گاهی وقتی آن را تغییر می دهیم ، می بینیم که سایر اجزای سازنده از نقشه طبقه ناپدید می شوند. بنابراین باید دامنه دید متفاوتی را برای آن منطقه خاص تعریف کرد.

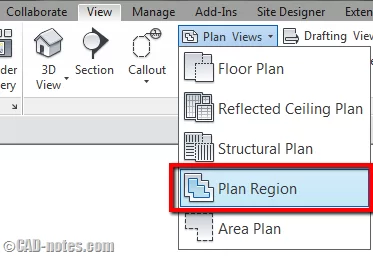

با استفاده از Plan Region می توانید این کار را انجام دهید. می توانید این ابزار را در View tab> Create panel> Plan Views drop-down> Plan Region دردسترس است.

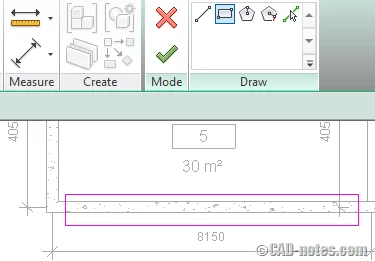

باید Plan Region را با استفاده از ابزار sketch تعریف کنید. طرح را در صورت لزوم رسم کنید ، سپس روی finish کلیک کنید. در این مثال ، فقط باید یک مرز مستطیل شکل ایجاد کنم.
اکنون هنگامی که بر روی مرزی که در بالا ایجاد کرده اید کلیک کنید ، View Range را در Properties Palette مشاهده خواهید کرد.
روی آن کلیک کنید و در صورت لزوم آن را تغییر دهید. بعد از تنظیم صحیح view range ، اکنون پنجره ها ظاهر می شوند.
