کنترل خطوط در رویت

در این مطلب می خواهیم نحوه تنظیم خطوط را در Revit بررسی کنیم. خطوط در نقشه های مهندسی مهم هستند.
Line Weight
ما می توانیم وزن خط (Line Weight) را در Revit تغییر دهیم و آن را در Object Styles تغییر دهیم. همانطور که در تصویر زیر مشاهده می کنید ، این اعداد شامل اعداد صحیح (بدون اعشار) هستند.
ضخامت ۱ ، ۲ ، ۳ و غیره چقدر است؟
حال تنظیمات Revit را ببینیم تا بهتر متوجه شویم.

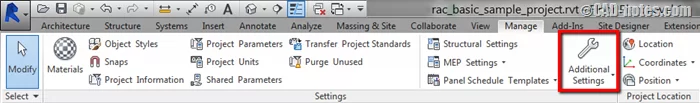

با رفتن به مسیر Revit ribbon> Manage tab> Settings panel> Additional Settings> Line Weights می توانید تنظیمات Line Weight را بررسی و تغییر دهید.

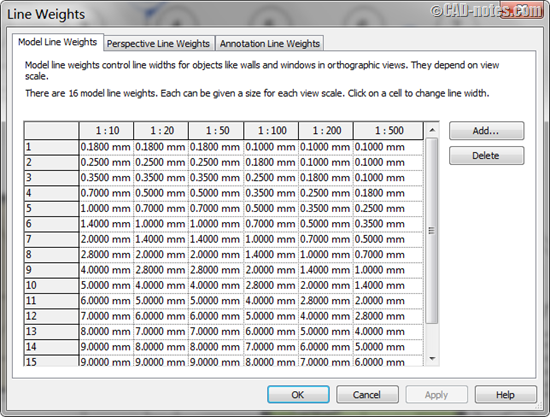

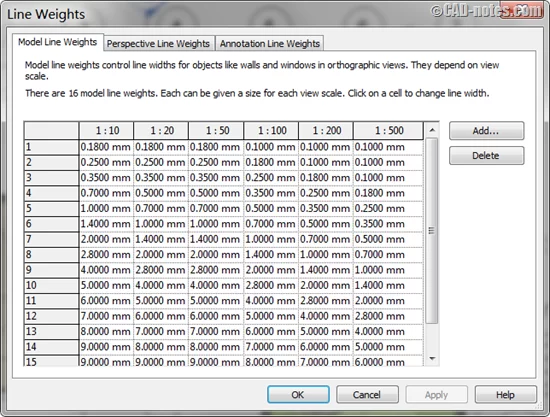

Revit کادر Line Weights را باز می کند. تب پیش فرض model line weight است. این تب، ضخامت خط را در مدل کنترل می کند.
Line Weight به مقیاس بستگی دارد. به عنوان مثال ضخامت دیواره در نمای برش، ۳ تنظیم شده است.
اگر مقیاس نما ۱: ۱۰۰ تنظیم شود ، Weight آن نمای خاص ۰٫۲۵ میلی متر است.اگر نما روی مقیاس ۱: ۵۰۰ تنظیم شود ، Weight خط ۰٫۱ میلی متر خواهد بود.
تب دیگر: perspective line weight و annotation line weight وابسته به مقیاس نیستند.
و خطوط حاشیه نویسی نیز به مقیاس وابسته نیستند. وقتی مقیاس را تغییر می دهید ، مقیاس مدل تغییر می کند. اما حاشیه نویسی تغییر نمی کند. بنابراین اندازه حاشیه نویسی بدون توجه به مقیاس ، تغییر نمی کند.
Line Color

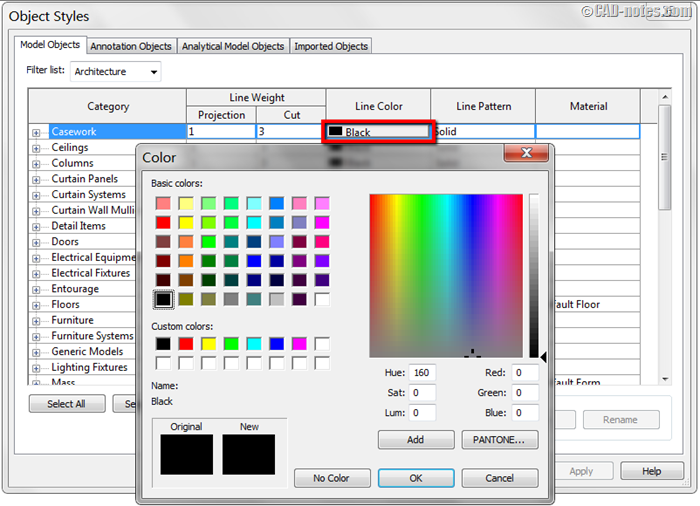

کاربرد این گزینه مشخص است. می توانید رنگ خط را در Object Styles تغییر دهید.
Line Pattern
در رویت می توان الگوی خط را اصلاح یا ایجاد کرد.
این مسیر را دنبال کنید:
Revit ribbon> Manage tab> Settings panel> Additional Settings> Line Patterns

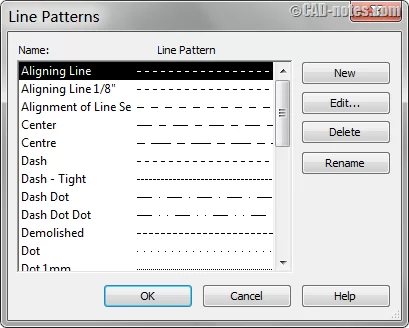

Revit الگوهای خط پیش فرضی دارد. می توانید پترن های رویت را اصلاح یا الگوی جدید ایجاد کنید.
ایجاد پترن خط بسیار ساده است. می توانید فاصله ، یا نقطه اضافه کرده و طول را تعیین کنید.

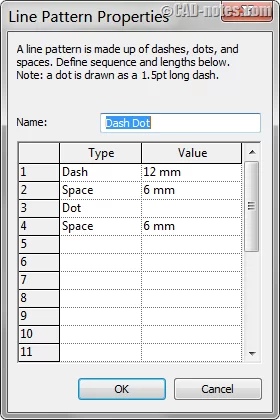

در زیر مثالی برای الگوی خط نقطه خط آورده شده است.
می توانید از این الگوهای خط در Object Styles استفاده کنید.
Line Styles
می توانید از استایل های پیش فرض رویت هنگام ترسیم استفاده کنید.

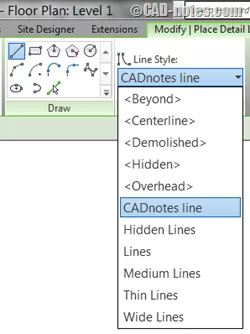

پس از فعال کردن دستور ، می توانید آن را از پانل Line Style در پالت Properties انتخاب کنید.
با رفتن به این مسیر:
Revit ribbon> Manage tab> Settings panel> Additional Settings> Line Styles
می توانید استایل خط را تغییر یا ایجاد کنید .
روی New کلیک کنید:
