۳ مزیت استفاده از فیلترهای نما در رویت

می دانیم که چندین روش برای کنترل ظاهر آبجکت ها در Revit وجود دارد. در آموزش های قبلی به طور کامل در مورد آن توضیح دادیم. به عنوان مثال ضخامت خط.

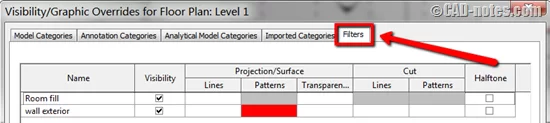

آیا از تب Filters استفاده کرده اید؟

استفاده از Filters در visibility graphic می تواند کنترل بیشتری به شما بدهد. این امکان را برای شما فراهم می کند که بسیاری از آبحکت ها را به سرعت کنترل کرده و قابلیت ها را گسترش دهید. حال ببینیم چه کاری می تواند انجام دهد.

۱٫ دسته بندی انواع مختلف آبجکت

شما می توانید یک فیلتر برای انواع مختلف آبجکت ایجاد کنید.

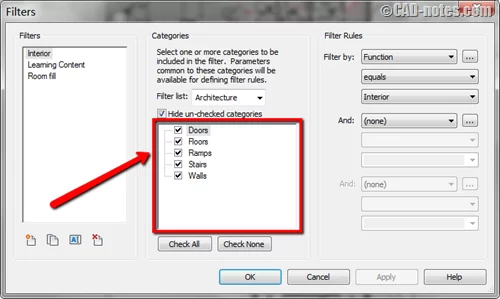

همانطور که در زیر مشاهده می کنید ، می توانید یک فیلتر به این صورت ایجاد کنید. این کنترل می تواند شامل درها ، کف ها ، سطح شیب دار ، پله ها و دیوارها باشد.

با انجام این کار ، می توانید بلافاصله ظاهر چندین آبجکت را تغییر دهید. نیازی نیست که ظاهر هر آبجکت را یکی یکی تغییر دهید.

۲٫ فیلتر کردن آبجکت بر اساس پارامترها

می توانید اشیا را با پارامترهای آنها دسته کنید. به عنوان مثال ، اگر بخواهید تمام دیوارهای خارجی با رنگ قرمز پر شوند.

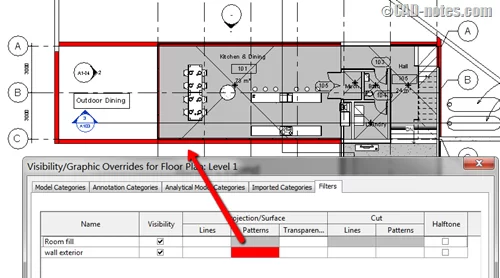

در مثال زیر ، فیلتر برای دیوار خارجی ایجاد کردم. از رنگ قرمز برای آن دیوارها استفاده می کنم.

همانطور که در این مثال مشاهده می کنید ، دیوارهای داخلی رنگ ندارند.

۳٫ قابلیت تغییر Visibilty

در Visibility / Graphics Override ، برخی تنظیمات visibility هستند که نمی توانید آنها را لغو کنید.

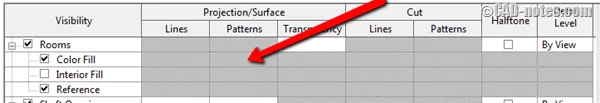

در این مثال زیر می بینید که نمی توانید اتاق را رنگ کنید. بله ، می توانید آن را در طرح رنگ تغییر دهید.

 اما این روش سریعتر ایجاد فیلتر می کند و سپس رنگ را لغو می کند.

بعد از تعریف فیلتر ، اکنون می توانم رنگ را در برگه فیلتر تغییر دهم.

نتیجه

استفاده از فیلترها در graphic overrides کنترل بیشتری به شما می دهد. اگر می خواهید یک نمای جذاب ایجاد کنید ، بهتر است درباره آن بیشتر بدانید.
