۳ نوع تشخیص تداخل سه بعدی در BIM

تشخیص تداخل BIM با تکنیک های هماهنگی ۳D ، تداخل را در مرحله اولیه پروژه کاهش می دهد. در نتیجه بهبود همکاری بین رشته ای ، کاهش تاخیر، کاهش ضایعات مصالح و هزینه های مجدد ساخت حاصل می شود.

زباله ها و ضایعات مصالح تا ۲۵/۷ تا ۳۵ درصد از کل هزینه پروژه را تشکیل می دهند و باعث افزایش زمان ساخت می شود. تشخیص تداخل  BIM تلاش و زمان لازم را برای پروژه به حداقل می رساند.

چرا تداخل رخ می دهد؟

تداخل ها ساخت و ساز را به تأخیر می اندازند و بر هزینه و زمانبندی پروژه تأثیر می گذارند. تداخل به دلیل موارد زیر رخ می دهد:

• تقاطع اجزای رشته های مختلف دارای فضای مشابه
• کمبود فضای سرویس و نگه داری (بافر)  در اطراف تجهیزات
• تعارض بین گردش کار و برنامه ریزی تجهیزات

شناسایی و حل و فصل تداخل

با استفاده از نرم افزار تشخیص تداخل مانند Navisworks ، می توان هماهنگی سه بعدی بین رشته ها را تسهیل و با شناسایی مناطق تداخل، گزارش های مناسب را ایجاد کرد. تداخل های شناسایی شده قبل از نصب، می توانند قبل از انتقال به مرحله نهایی ساخت ، بررسی، تأیید و برطرف شوند.

۳ نوع تشخیص تداخل

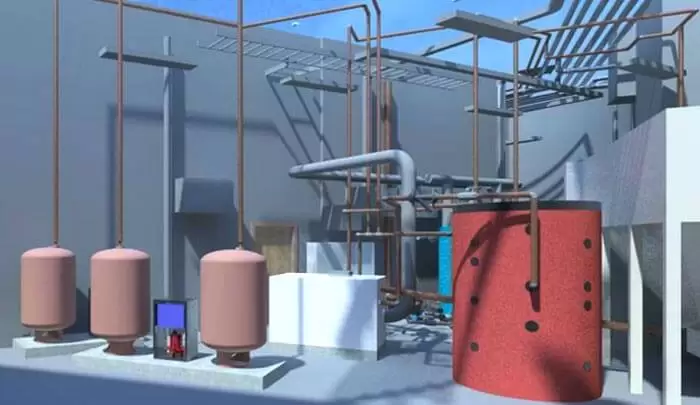

۱٫ تداخل سخت HARD

تداخل سخت شامل دو جز است که فضای مشترکی را اشغال کرده اند. مانند مجاری که از طریق یک لوله کشی یا لوله کشی از طریق یک تیر فولادی عبور می کند. تشخیص تداخل سخت را می توان براساس هندسه یا الگوریتم های خاص  تشخیص داد.

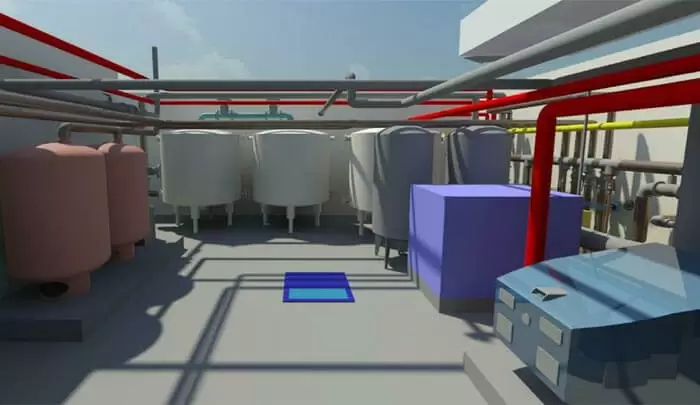

۲٫ تداخل نرم SOFT

هنگامی که به عنصری تحمل فضایی یا هندسی داده نشود  ، منجر به تداخل نرم می شود.

الزامات تحمل فضایی در خدمات MEP برای تسهیل نگهداری در مراحل بعدی معمول است. به عنوان مثال یک واحد تهویه مطبوع ممکن است به فضای بافر مناسب نیاز داشته باشد.

اگر تداخل نرم حل نشود، می تواند باعث مشکلات نگهداری و ایمنی شود. به عنوان مثال ، اگر یک سیم از کنار لوله کشی عبور کند، خطر اتصال کوتاه وجود دارد.

نرم افزاری مانند Navisworks می تواند تداخل ها را طبق مقررات و استانداردها شناسایی کند. این امر به ویژه در مکان هایی مانند مراکز خرید ، فرودگاه ها و مراکز درمانی اعمال می شود.

تشخیص تداخل در BIM بسیار حیاتی و با ارزش است.  تخمین زده می شود که در کل صنعت ، هر تداخل برطرف شده، حدود ۱۷۰۰۰ دلار در یک پروژه صرفه جویی کند. در پروژه های بزرگ ، ۲۰۰۰ تا ۳۰۰۰ تداخل معمول است. یعنی ۳۴،۰۰۰،۰۰۰ دلار!

۳٫ گردش کار یا تداخل ۴ بعدی

تهیه یک توالی ساخت ۴D جدول زمانی در Navisworks به تاریخ شروع و پایان هر فعالیت اشاره می کند و به پیمانکار کمک می کند تا فعالیت ها را بر این اساس برنامه ریزی کند.BIM 4D تداخل های گردش کار را از بین می برد و از توقف پروژه جلوگیری می کند.

مزایای تشخیص تداخل

رشته های مختلفی مانند مهندسان سازه و مهندسین MEP از مدل به عنوان نقطه شروع استفاده می کنند تا از تداخل در مرحله توسعه طراحی جلوگیری کنند.

تشخیص برخورد در مدلهای سه بعدی دارای مزایای زیر است:

• کاهش خطاها
• تخمین دقیق در تمام مراحل ساخت
• کاهش هزینه های کلی ، ضایعات مصالح و کاهش خطر
• بهبود برنامه ریزی و تعیین توالی
• افزایش بهره وری و سرعت بخشیدن به روند ساخت

سخن پایانی

استفاده از مولفه های های تشخیص تداخل در نرم افزار مدل سازی سه بعدی ، یک طراحی کامل بدون خطا ، سازگار و فنی را تضمین می کند ، که می تواند منجر به یک پروسه ساختاری موثر ، سودآور و معتبر شود ، که برای همه ذینفعان از جمله مالکان ، مهندسان ، معماران و پیمانکاران از ارزش بالایی برخوردار است.
