BIM برای مبتدیان: ۶ اصطلاح اصلی که باید درباره BIM بدانید

مقاله زیر به اصطلاحات مربوط به فناوری BIM خواهد پرداخت.

BIM برای مبتدیان: ۶ اصطلاح اصلی که باید درباره BIM بدانید

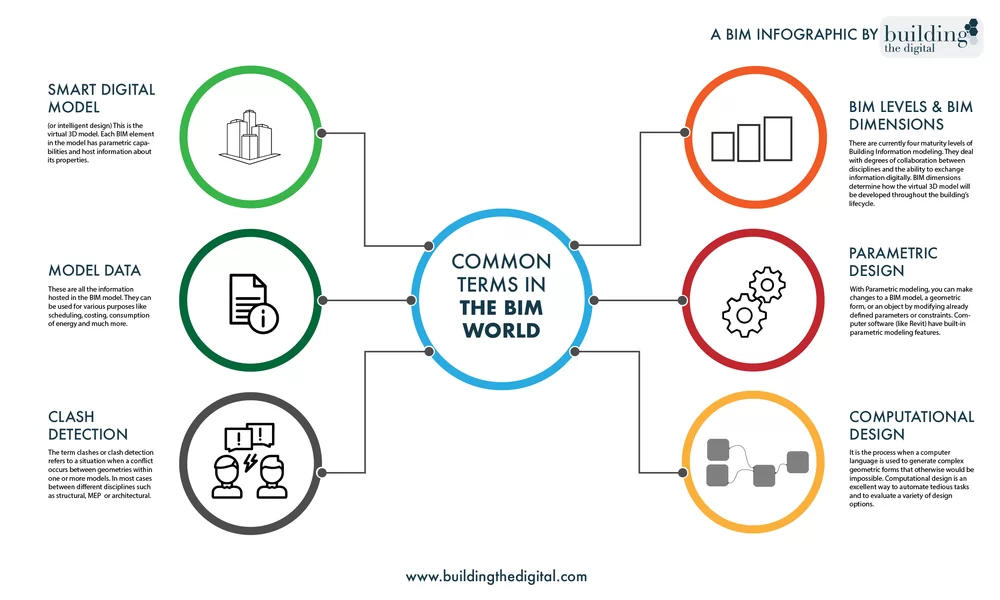

BIM پلتفرمی است که تیم های پروژه را از رشته های مختلف، با هم متصل می کند. طراحان و مهندسان با بهره گیری از ابزارهای BIM ، راه حل های طراحی را بهینه می کنند و ساختمانهایی با کیفیت بالا تولید می کنند. اگر به تازگی کار با مدل سازی اطلاعات ساخت را شروع کرده اید، اصطلاحات توضیح داده شده در این مطلب به شما کمک می کنند تا بفهمید BIM دقیقاً چیست و با آن می توان به چه نتیجه ای رسید.

1. مدل دیجیتال هوشمند یا طراحی هوشمند
2. داده های مدل
3. تشخیص برخورد
4. سطوح و ابعاد
5. طراحی / مدل سازی پارامتری
6. طراحی محاسباتی یا مدل سازی الگوریتمی

۱٫ مدل دیجیتال هوشمند یا طراحی هوشمند

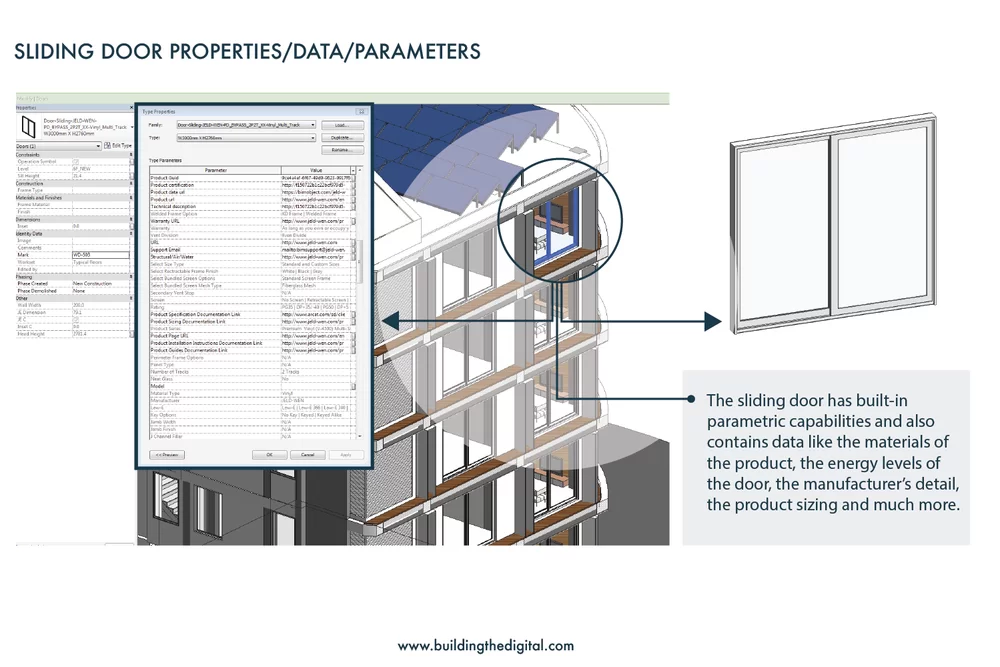

این اصطلاح مربوط به مدل سه بعدی مجازی است. مبتدیان BIM هنگام کار با ابزار BIM به دو مزیت زیر توجه می کنند: اولاً ، قابلیت های پارامتری تمام هندسه ها (یا اشیا)) موجود در مدل. و در مرحله دوم ، داده های میزبانی شده در آن اشیا. اینها به خصوصیات جسم مربوط می شوند و عملکردشان را در طول چرخه حیات ساختمان به کاربر توضیح می دهند. تصویر زیر نمونه ای از تمام داده هایی را که می توانید از یک درب کشویی دوگانه بدست آورید نشان داده است.

۲٫ اطلاعات مدل

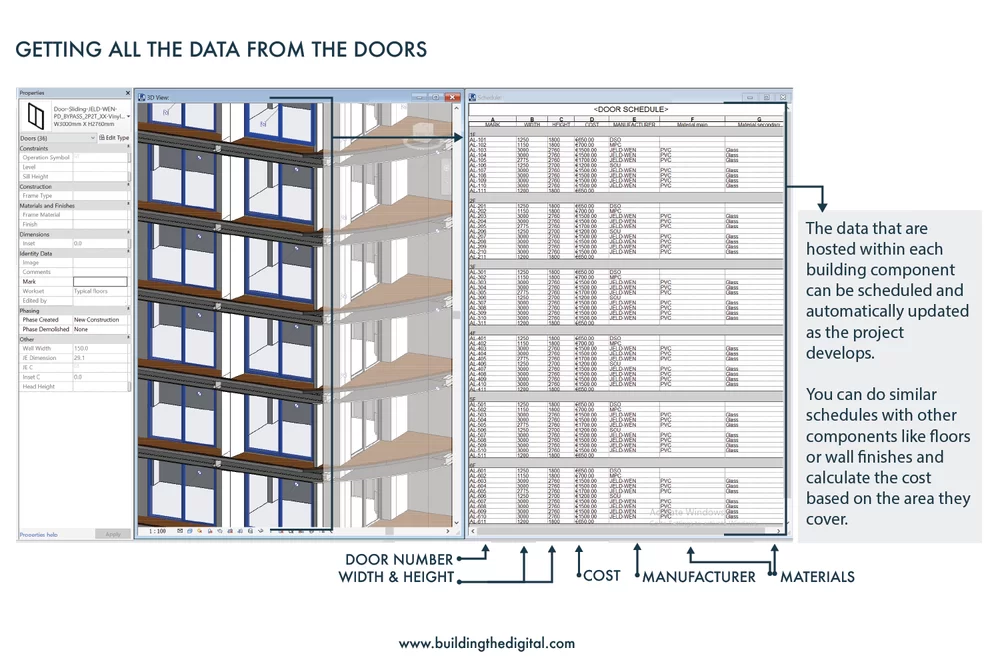

این شامل همه اطلاعات میزبانی شده در مدل BIM است. آنها می توانند برای اهداف مختلفی مانند برنامه ریزی ، هزینه ، مصرف انرژی و موارد دیگر استفاده شوند. مدیریت داده های اطلاعات ساخت، فرایندی مستمر است که از مراحل مفهومی شروع شده و در تمام مراحل ساخت ادامه می یابد. داده ها برای کارفرما در زمان واگذاری پروژه و برای مدیران تأسیسات برای مرحله عملیاتی بسیار ارزشمند است.

۳٫ تشخیص برخورد

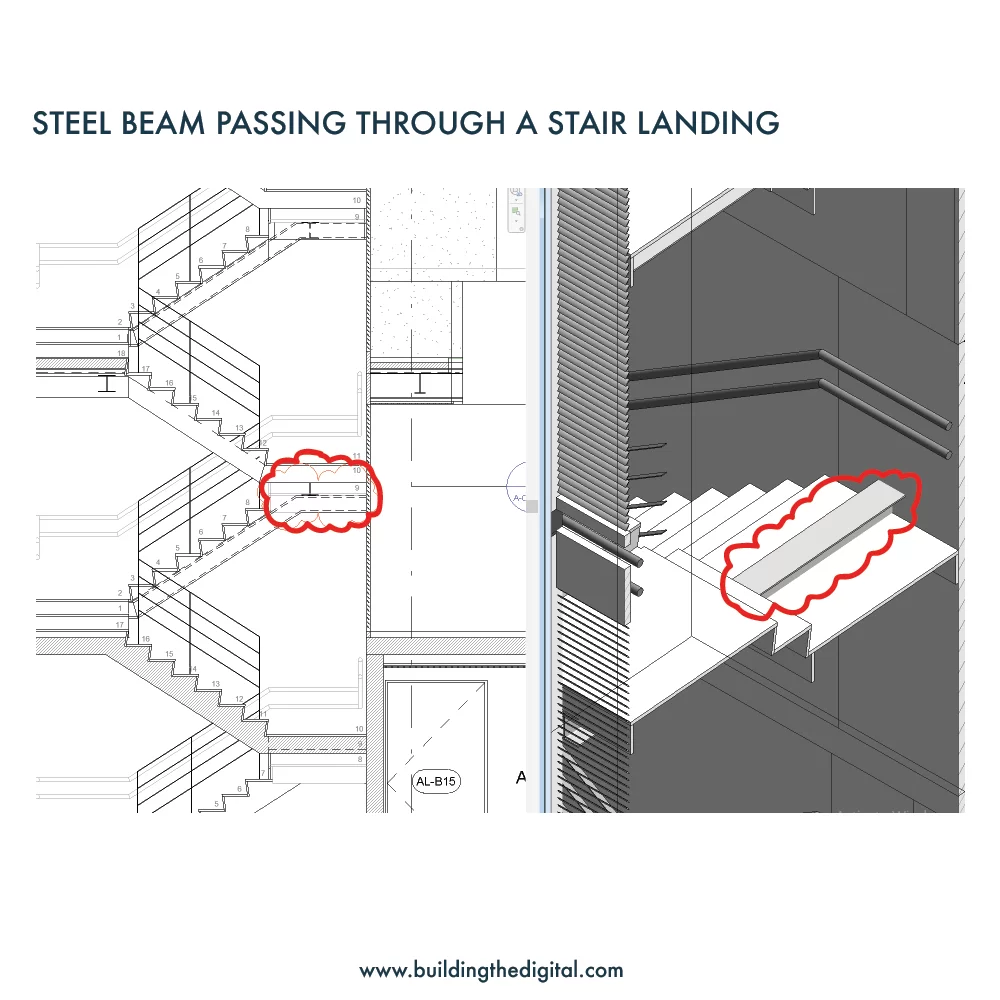

این وضعیت زمانی است که بین هندسه ها در یک یا چند مدل تعارض رخ می دهد. در بیشتر موارد، برخورد بین مواردی مانند سازه ، MEP یا معماری است (به عنوان مثال ، تیرها یا لوله هایی که از دیوارها عبور می کنند یا سیستم های تهویه هوا). در۴D BIM،  برخورد به توالی در ساخت اشاره دارد که از کار افتاده است. تشخیص برخورد را می توان با نرم افزارهایی مانند Navisworks یا Solidworks به صورت خودکار انجام داد. به این ترتیب می توان قبل از شروع ساخت ، کلیه مسائل ساختاری را حل کرد. این امر از درگیری ، تأخیر ، تغییرات در طراحی ، هزینه های مصالح و سایر هزینه های اضافی جلوگیری می کند.

۴٫ سطوح و ابعاد BIM

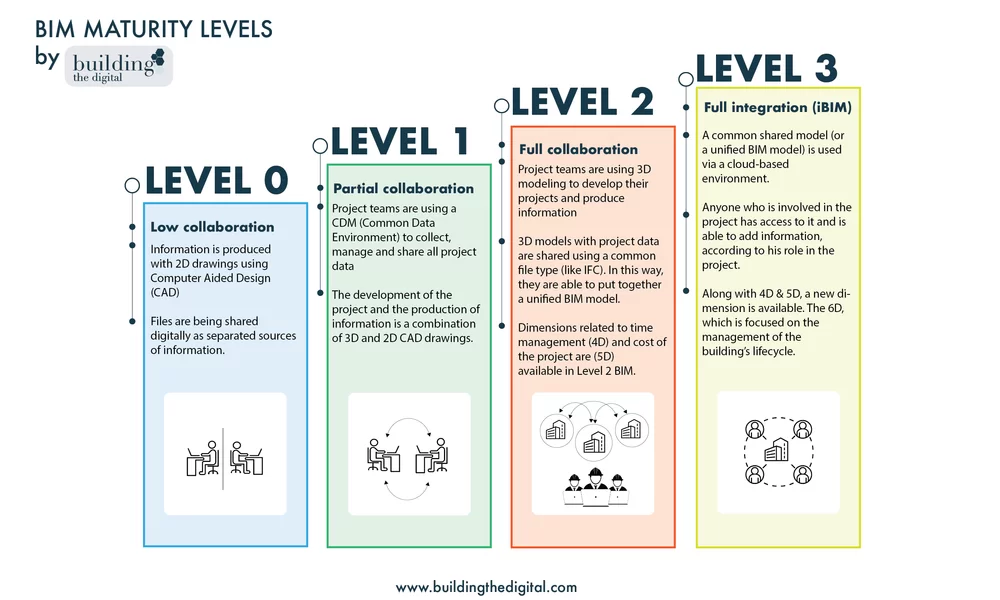

در حال حاضر چهار سطح بلوغ مدل سازی اطلاعات ساخت وجود دارد. آنها با درجات همکاری بین رشته ها و توانایی تبادل اطلاعات به صورت دیجیتال سروکار دارند. سطح BIM سطح جزئیات (LOD) را تعریف می کند که یک مدل BIM در آن توسعه می یابد.

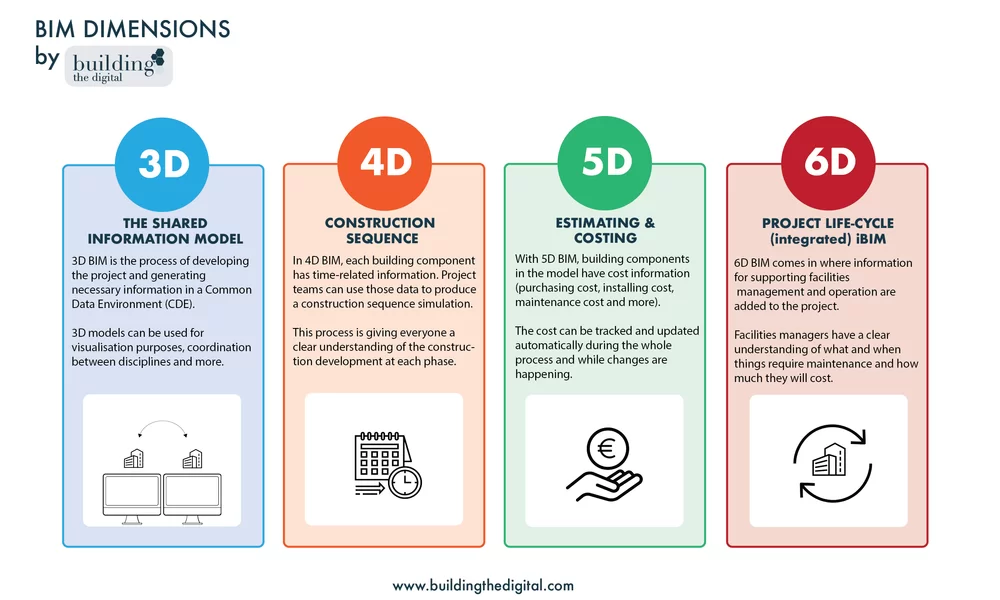

ابعاد BIM، چگونگی توسعه مدل سه بعدی مجازی را در طول چرخه حیات ساختمان تعیین می کند. براساس اطلاعات مدل BIM ، تیم می تواند با دقت بیشتری بازه زمانی ، هزینه و عملکرد ساخت را تعیین کند.

۵٫ طراحی / مدلسازی پارامتری

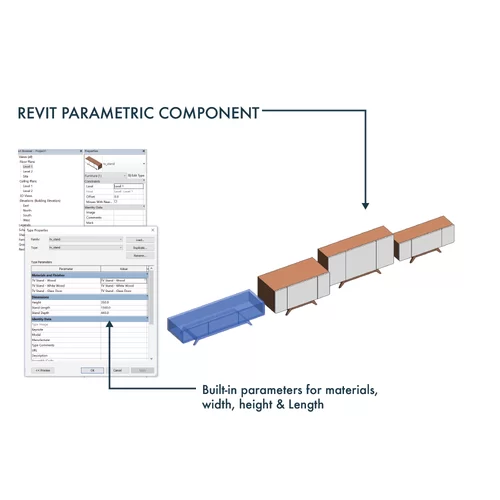

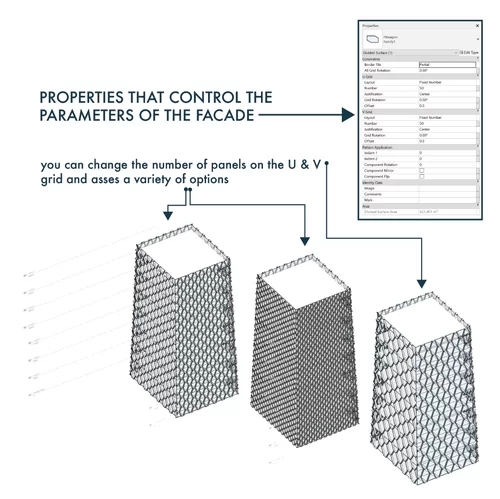

با مدل سازی پارامتری ، می توانید با تغییر پارامترها یا محدودیت های از قبل تعریف شده ، در یک مدل BIM ، یک فرم هندسی یا یک شی تغییراتی ایجاد کنید. نرم افزارهای رایانه ای (مانند Revit) دارای ویژگی های مدل سازی پارامتریک داخلی هستند ، به این معنی که کاربر برای انجام یک دستور نیازی به نوشتن یک اسکریپت یا کد ندارد.

۶٫ طراحی محاسباتی

طراحی محاسباتی یک زمینه در حال تکامل در BIM است. در این فرایند، از زبان رایانه برای تولید اشکال هندسی پیچیده استفاده می شود؛ اشکالی که بدون رایانه ممکن نیست طراحی شوند. طراحی محاسباتی یک روش عالی برای خودکار کردن کارهای خسته کننده و ارزیابی انواع گزینه های طراحی است. رایج ترین ابزار طراحی محاسباتی در معماری ، داینامو برای Revit و Grasshopper برای Rhino است. هر دو کاربر پسند هستند و به برنامه نویسی تصویری (نمایش گرافیکی یک اسکریپت) متکی هستند.
