DWG ، IFC ، RVT ، PLN؟ رایج ترین پسوندهای فایل در معماری

بسیار معمول است که معماران هنگام توسعه یک پروژه از بیش از یک برنامه استفاده می کنند. در حالی که یک نرم افزار می تواند در طراحی و تصویر مفهومی پروژه به ما کمک کند ، ممکن است برنامه های دیگر برای تهیه اسناد فنی ، مانند نقشه ها ، بخش ها و جزئیات بهتر عمل کنند. از طرف دیگر ، سایر محصولات نرم افزاری می توانند در ساخت یک مدل سه بعدی به ما کمک کنند و با این حال برخی دیگر به ما امکان ایجاد رندر را می دهند. همچنین برنامه هایی وجود دارد که برای تولید مجدد تصاویر ، فیلم ها یا حتی برای نمودار کردن پانل ها و نمونه کارها استفاده می شود.

DWG ، IFC ، RVT ، PLN؟ رایج ترین پسوندهای فایل در معماری

DWG

بیشتر معماران در سراسر جهان تاکنون با پرونده های CAD کار کرده اند. پسوند داخلی اتوکد ، هر دو نوع دو بعدی و سه بعدی را پوشش می دهد و شامل تمام اطلاعات وارد شده در فایل CAD مانند خطوط ، داده های هندسی و عکس های درج شده است.

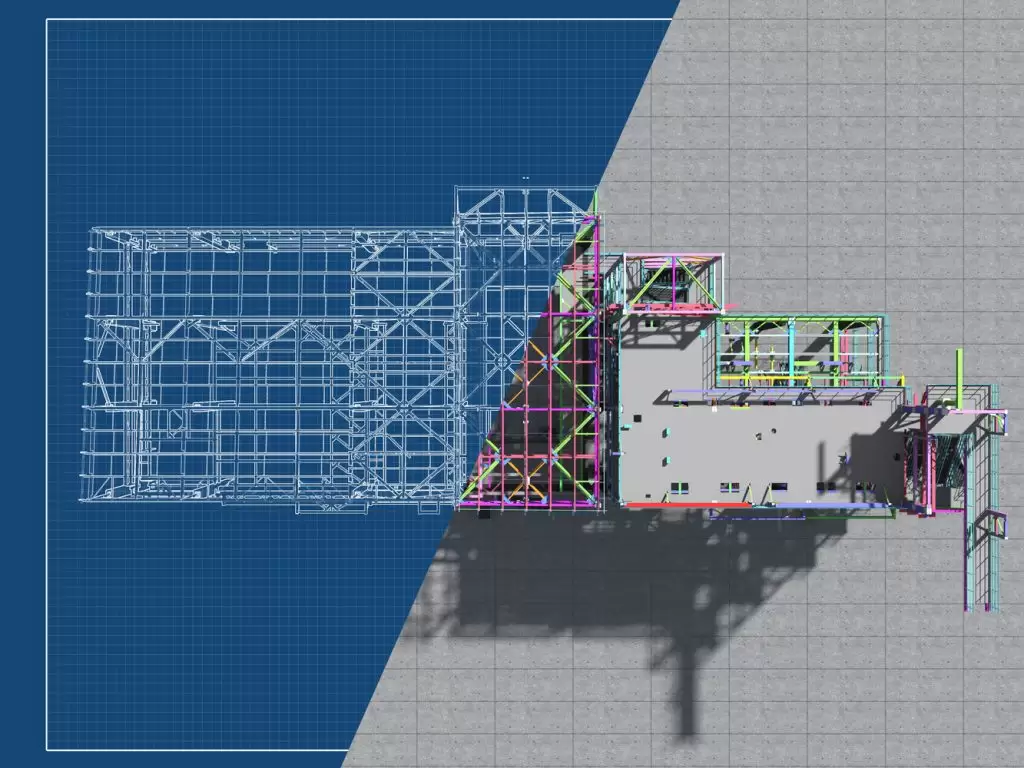

DXF

DXF یک فایل تبادل برای مدل های CAD است. به همین ترتیب ، در همه برنامه های CAD کار می کند و همچنین می تواند در برنامه های رسم برداری نیز خوانده شود.

SKP

SketchUp پرکاربردترین نرم افزار مدل سازی ۳D در سراسر جهان است ، از مرحله اولیه پروژه تا مراحل نهایی طراحی. پسوند اصلی آن SKP است.

RVT

Autodesk Revit از پسوند RVT برای ذخیره پرونده های خود استفاده می کند. این پرونده ها تمام عناصر و اطلاعات ساخت پایگاه داده مدل را پوشش می دهند.

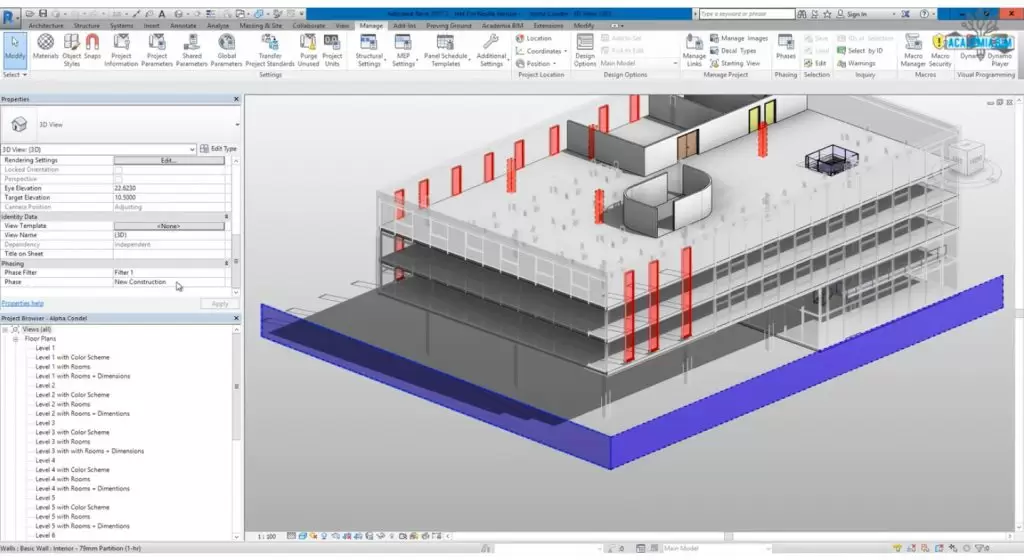

RFA

اینها بایگانی از خانواده Revit است ، که علاوه بر هندسه جسم ، اطلاعات و داده های مربوط به آنها نیز در آن نگهداری می شود.

RTE

تمپلیت ها به سرعت بخشیدن به روند طراحی ، استاندارد کردن طرح ها و حفظ اطلاعات مربوط به سبک ها و تجسم پروژه ها کمک می کنند.  پسوند این پرونده ها در Autodesk Revit RTE است.

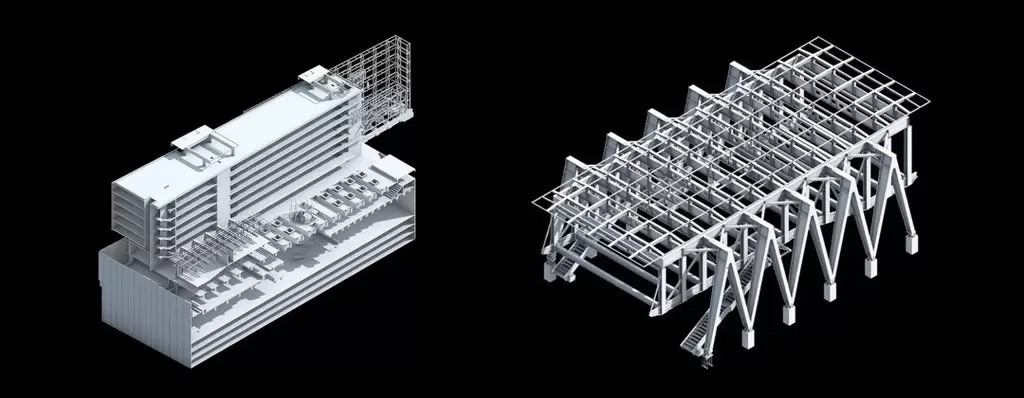

PLN

اینها انواع اصلی اسناد داخلی Graphisoft Archicad است. در اصل معادل Revit RVT است و شامل تمام داده ها و نمایش های مدل تولید شده برای پروژه و همچنین پیکربندی پیش فرض ، ویژگی ها و منابع کتابخانه است.

TPL

TPL شامل تمام تنظیمات ترجیحی یک پروژه ، از جمله عناصر و ابزار پیش فرض پروژه برای الگوهای Archicad است.

GSM

GSM مانند Revit RFA به اشیا objects موجود در کتابخانه Archicad اشاره دارد.

 IFC

IFC یک فرمت پرونده خنثی است که امکان تبادل اطلاعات بین سیستم های مختلف CAD و BIM را فراهم می کند. این فرمت استانداردهای بین المللی برای import و export اشیای ساختمانی و خصوصیات آنها را تعیین می کند. بنابراین ، از طریق این فایل می توانید فایلی را در Revit باز کنید که در ابتدا در Archicad ایجاد شده است یا بالعکس ، داده های آن را انتقال می دهد.

COBie

اساساً ، COBie یک فرمت جدول در Excel است که اطلاعات مربوط به اداره و بهره برداری از ساختمان را جمع آوری می کند ، که برای پشتیبانی از بهره برداری ، تعمیر و نگهداری و اداره دارایی ها هنگام استفاده از ساختمان ضروری است. این نوع پرونده به شما کمک می کند تا داده های مهم پروژه ، از جمله لیست تجهیزات ، برگه های داده محصول ، ضمانت نامه ها ، لیست قطعات یدکی و برنامه های نگهداری پیشگیرانه را ضبط ، فیلتر و جدا کنید.

NWD

یک پرونده NWD (Navisworks) با ایجاد یک “عکس فوری” از پروژه ، تمام الگوهای بارگذاری شده ، محیط صحنه ، نمای فعلی و نماهای مورد علاقه (از جمله علامت گذاری خطوط و نظرات) را در یک فایل واحد جمع می کند. Navisworks یک محصول بررسی پروژه سه بعدی Autodesk است که به کاربران امکان می دهد مدل های سه بعدی را باز کرده و ترکیب کنند ، در زمان واقعی پیمایش کنند و مدل را مرور کنند ، تداخل های احتمالی را شناسایی کرده و تجزیه و تحلیل های دیگر را مجاز می دانند.

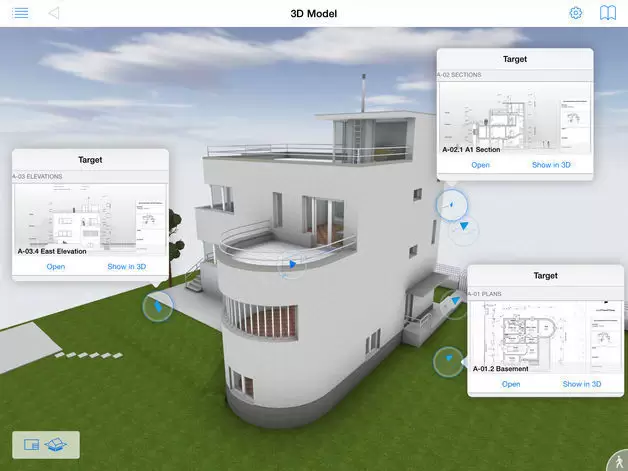

BIMx

BIMx به عنوان “هایپرمدل” شناخته می شود. این می تواند شامل تمام اسناد پروژه در نرم افزار Archicad مانند هندسه های سه بعدی ، نماها ، طرح ها و حتی دوربین ها باشد. می توان آن را در نمایشگرهای سبکتر باز کرد ، این قابلیت را دارد که روی گوشی های هوشمند و تبلت اجرا شود ، و این ابزار خوبی برای ارائه پروژه های زمینی است.

۳DS

۳DS یکی از رایج ترین فرمت های فایل است که توسط نرم افزار مدل سازی ، انیمیشن و رندر ۳ds Max در Autodesk مورد استفاده قرار می گیرد که در بین معمارانی که با رندرهای واقع گرایانه کار می کنند بسیار رایج است.

۳DM

پسوند ۳DM مربوط به پرونده های تولید شده توسط برنامه مدل سازی Rhino3D ، مبتنی بر فناوری NURBS است.

SHP

سیستم های اطلاعات جغرافیایی که به آن GIS نیز گفته می شود ، اغلب توسط معمارانی که در زمینه برنامه ریزی شهری و مطالعات شهری فعالیت می کنند ، استفاده می شود. پسوند اصلی آن .shp است ، یک فرمت فایل محبوب که شامل داده های مکانی-بردار است ، هندسه ها ، نقاط ، خطوط و چند ضلعی ها را توصیف می کند ، هر کدام با ویژگی های خاص خود.

برنامه هایی وجود دارند که اگرچه در استفاده از آنها فقط به معماری محدود نمی شوند ، اما به طور گسترده توسط معماران مورد استفاده قرار می گیرند. این مورد در مورد نرم افزارهای برداری مانند Adobe Illustrator (و پسوند آنai.) و CorelDRAW (.cdr) ، برنامه های سورس باز مانند Inkscape (.svg) و برنامه های ویرایش تصویر ، مانند Adobe Photoshop (.psd) نیز صادق است. .
