MEP – معرفی و رویکرد های سنتی و BIM
اگر به فلسفه طراحی “درست در اولین بار” اعتقاد دارید و قاطعانه به “پیشگیری بهتر از درمان” اعتقاد دارید ، MEP مبتنی بر BIM بسیار به شما کمک می کند.
در این مقاله ، هدف این است که MEP را بررسی کنیم و یک چک لیست و اینفوگرافیک و روند کار را به اشتراک بگذاریم . قبل از ورود به MEP ، اجازه دهید مراحل طراحی ، رویکرد طراحی ساخت و خدمات ساخت را درک کنیم.
مراحل طراحی

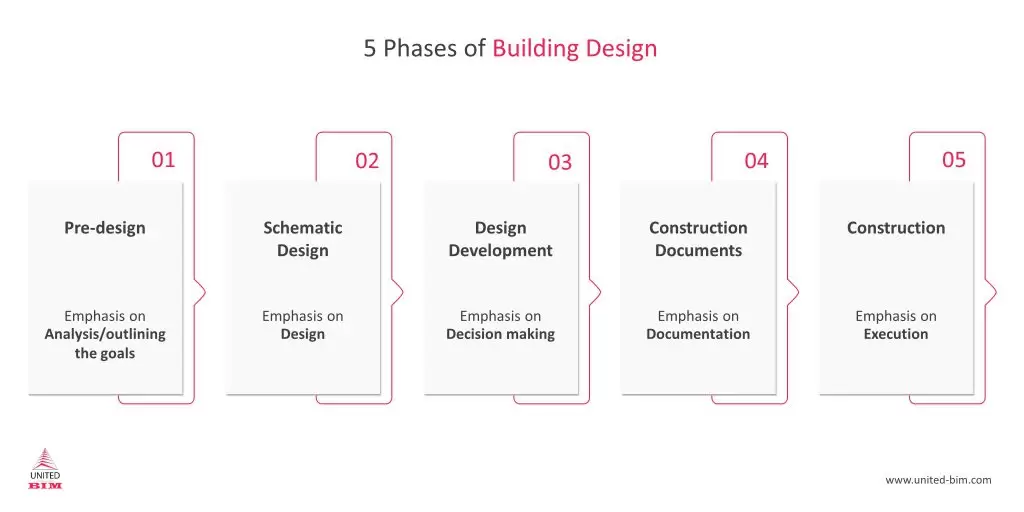

موسسه معماران آمریکا ، پیتزبورگ در مقاله جامعه خود ، روند طراحی را به چند مرحله تقسیم کرده است. این پنج مرحله به صورت زیر است:
انواع رویکرد برای هماهنگی پروژه
رویکرد سنتی
برای قرن ها اساس پروژه های معماری ، نقشه های دو بعدی بود . در این طرح ها ، کشف تداخل دشوار بود.

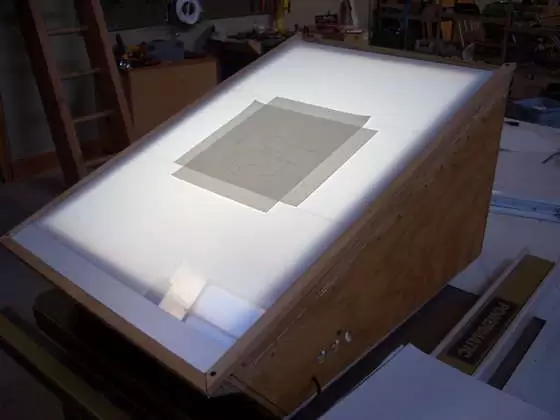

به طور سنتی هماهنگی MEP از طریق “فرآیند همپوشانی مقایسه ای ” انجام می شود . در این فرآیند ، طراحی کاربردی توسط یک مهندس مشاور تهیه می شود ، در حالی که طراحی دقیق برای هر صنعت توسط پیمانکاران تخصصی تهیه می شود. پیمانکاران تخصصی نقشه های خود را با همان مقیاس مقایسه و سعی می کنند تداخل های احتمالی را شناسایی کنند. بدیهی است که این روش دستی ، پرهزینه ، وقت گیر و ناکارآمد است.
هنگامی که CAD معرفی شد ، طراحی در یک مدل ۲D ساخته شد . در این روش هیچ سیستم خودکاری برای شناسایی تداخل ها در سیستم MEP وجود ندارد . بنابراین این روش بر اساس شهود ، تخیل ، دانش فنی و تجربه کار می کند.
ترسیم های دو بعدی می تواند طرح را نشان دهد ؛ اما نمی تواند تداخل را تشخیص دهد . زیرا ترسیم دو بعدی فقط با شبیه سازی یا مدل سه بعدی امکان پذیر است .
رویکرد مبتنی بر BIM

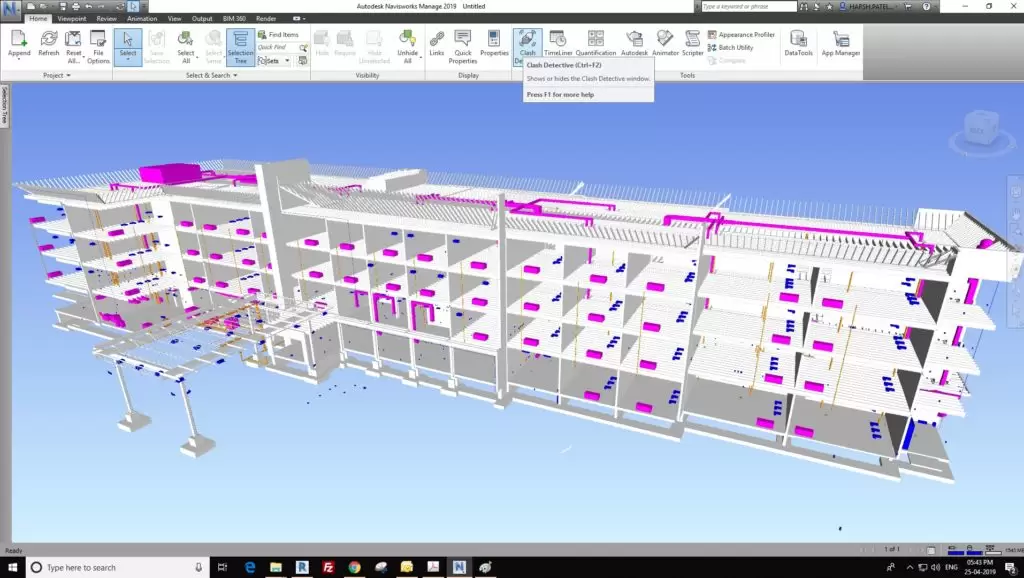

رویکرد مبتنی بر BIM (مدل سازی سه بعدی) با ارائه یک مدل سه بعدی مجازی از ساخت ، فرایند طراحی را مدرن می کند. این مدل مجازی سرعت و راحتی را ارائه می دهد ، ایجاد تغییرات طراحی در یک مدل سه بعدی آسان تر است. شما می توانید به راحتی هر قسمت از یک مدل سه بعدی را تغییر دهید و نیاز به دوباره کاری را از بین ببرید.
روش مبتنی بر BIM به کمک MEP همکاری بین متخصصان مختلف (شامل مهندسان مکانیک ، برق ، لوله کشی ، سازه) را تسهیل می کند. به طوری که آنها می توانند داده های مقایسه ای و اطلاعات میان رشته ای لازم را با یکدیگر به اشتراک بگذارند. BIM امکان ساده سازی بسیاری از کارها و صرفه جویی قابل توجهی را فراهم می کند.
با توجه به هماهنگی MEP ، فرایند طراحی سنتی به طراحی تکمیل شده از طرف همه شرکت کنندگان در پروژه متکی است . در حالی که در رویکرد مبتنی بر BIM ، کار از اولین مرحله ی توسعه طراحی آغاز می شود.
معمولاً مدل های MEP BIM در پنج سطح جزئیات ساخته می شوند:
- مدل طراحی مقدماتی ۳D MEP (LOD 100)
- مدل طراحی دقیق MEP 3D (LOD 200)
- مدل طراحی ساخت سه بعدی MEP (LOD 300)
- مدل ساخت و ساز MEP (LOD 350)
- مدل پیش ساخته MEP (LOD 400)

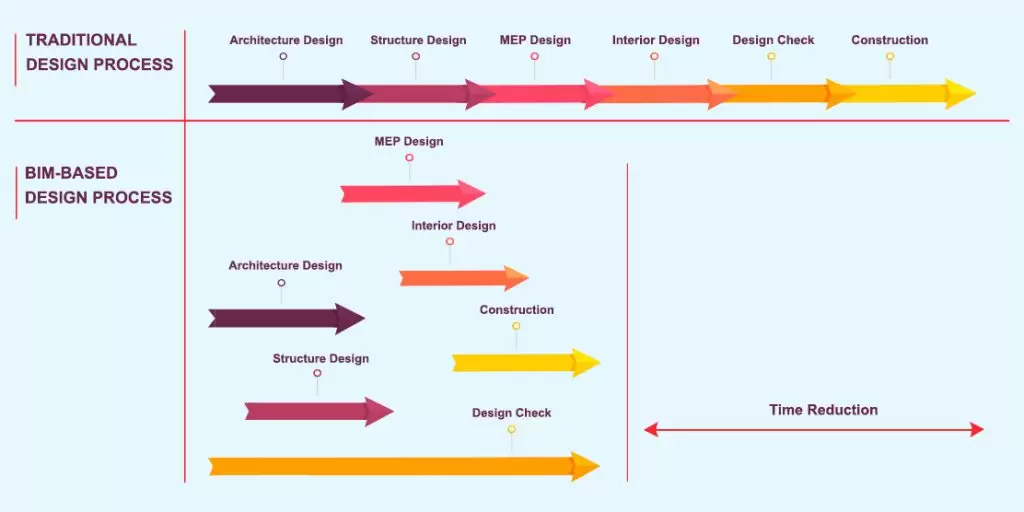

تصویر زیر تفاوت بین روش سنتی و رویکرد طراحی مبتنی بر BIM را نشان می دهد.
ترسیم های ۲ بعدی در اتوکد که به طور گسترده ای مورد استفاده قرار می گیرد منتقل می شوند و سپس در رویکرد مبتنی بر BIM ، به سمت مدل ۳D ( Autodesk’s Revit ) پیش می روند.
Revit در مقایسه با CAD از BIM پیروی می کند. با Revit می توانید روند مستند سازی طراحی را ساده کرده و بهره وری را به حداکثر برسانید.
حال بیایید سیستم های خدمات و اهمیت آنها را برای MEP درک کنیم:
درباره سیستم های طراحی ساخت
طبق Bachman 2004 ، طبقه بندی اساسی سیستم های ساخت عبارتند از:
- سیستم معماری – داخلی و خارجی: دیوار ، سقف ها
- سیستم سازه ای – عناصری که تعادل ایستایی را در برابر جاذبه و دینامیک فراهم می کنند
- خدمات ساخت – سیستم های تهویه مطبوع ، برق ، لوله کشی ، حمل و نقل و سیستم های ایمنی
- سیستم های داخلی – فضای اشغال شده شامل پارتیشن ، روشنایی ، صداگیری و مبلمان
- خدمات سایت – سیستم هایی از قبیل پارکینگ ، زهکشی و آب و برق
سیستم های خدمات ساخت شامل سیستم های مکانیکی ، الکتریکی و لوله کشی (MEP) است. خدمات ساخت باید در محدودیت های معماری و سازه باشد و عملکرد مورد انتظار در مورد راحتی و ایمنی را برآورده کند. سیستم های ساخت ، محیط ساخت را تعدیل می کنند ، انرژی الکتریکی را توزیع می کنند ، امکان برقراری ارتباط را فراهم می کنند ، آب را فراهم می کنند و زباله ها را دفع می کنند و منابع حیاتی را برای ایمنی زندگی فراهم می کنند ، همانطور که در کورمان ۲۰۰۸ ذکر شده است.
دامنه سیستم های خدمات ساخت به دلیل افزایش نیاز کاربران به طور مداوم در حال افزایش است. پروژه های ساخت ، اکنون بیش از سیستم های سنتی مکانیکی ، الکتریکی و لوله کشی را شامل می شوند ، از جمله حفاظت از آتش ، کنترل ها ، لوله کشی فرآیند و تلفن / دیتاکوم طبق Korman 2008.
