چگونه با Revit رمپ ها و پله ها را در BIM مدلسازی کنیم؟

یکی از دشواریهای بزرگ طرح های “کلاسیک” ، پیش بینی سطح شیب دار و راه پله است. محاسبه شیب سطح شیب دار و همچنین ابعاد و پله بین دو طبقه از ساختمان، همیشه دشوار بوده است . پاسخ به این سوال مهم است که آیا آنها با مقررات جاری در کشور مطابقت دارند؟ آیا آنها با استانداردهای پروژه سازگار هستند؟ آیا دقیق محاسبه می شوند؟

چگونه با Revit رمپ ها و پله ها را در BIM مدلسازی کنیم؟

به لطف پیشرفت های چشمگیر در مدل سازی پروژه با استفاده از روش BIM و نرم افزار Revit ، می توان این محاسبات را با سهولت بیشتری انجام داد. با این حال ، این عناصر احتمالاً جنبه ای از مدل سازی خواهد بود که بیشترین مشکلات را در مرحله پروژه برای ما به همراه خواهد داشت.

مدل سازی رمپ

دو روش مشخص برای مدل سازی آنها وجود دارد: بر اساس Section (برش) و Contour (کانتور).

اولین گزینه ساده ترین و استاندارد ترین روش به نظر می رسد. این فرایند با استفاده از یک سطح شیب دار منحنی یا مستقیم به دو سطح می پیوندد و مسیر خود را به سادگی مشخص می کند. تفاوت بزرگ این نوع رمپ با کانتور این است که رمپ های بدون کانتور مقطع ثابتی دارند و در گزینه دوم می توان مقطع را در طول مسیر آن تغییر داد.

وقتی نوبت به مدل سازی رمپ می رسد ، فقط باید دو پارامتر قرار دهیم: عرض رمپ و ارتفاع سطوحی که باید به آن متصل شود. همانند بسیاری از عناصر دیگر در Revit ، ما می توانیم یک نوع سطح شیب دار را کپی کرده و به اندازه مورد نیاز در پروژه خود استفاده کنیم. تنها اشکال این است که سطح شیب دار نمی تواند بیش از یک نوع مصالح داشته باشد ، بنابراین برای ایجاد سطح شیب دار با مصالح مختلف، باید کف شیب دار ایجاد کنیم یا چندین سطح شیب دار با مصالح مختلف را روی هم قرار دهیم.

مدل سازی راه پله

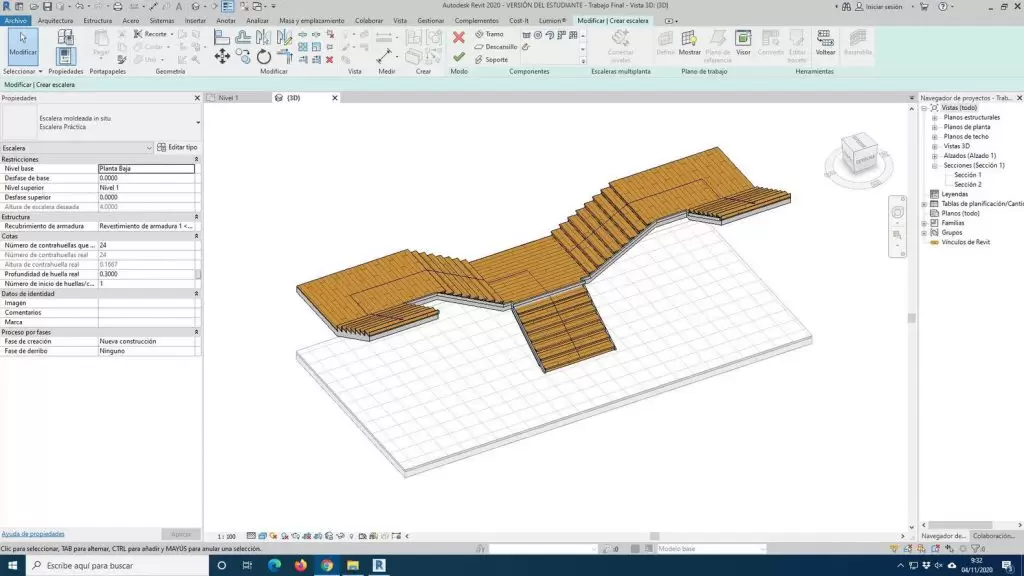

در مورد پله ها ، همانطور که قبلاً اشاره کردیم ، باید توجه داشته باشیم که پله ها جزو پیچیده ترین عناصر Revit هستند . همانطور که در سطح شیب دار اشاره شد، می توانیم آنها را بر اساس برش یا کانتور مدلسازی کنیم ، تفاوت این دو کاملاً مشابه رمپ است.

با این حال ، Revit سه نوع پله از پیش تعریف شده را به ما ارائه می دهد: “مارپیچ از طریق مرکز و نقاط انتهایی” ، “L-offset” و “U-offset” . اولی معمولاً به عنوان راه پله مارپیچی شناخته می شود ، یعنی یک راه پله منحنی که باید در آن شعاع راه پله و همچنین نقاط ورود و خروج راه پله را نشان دهیم. دومی ، “L” در یک پله L شکل ؛ اما با یک زاویه متفاوت . سرانجام ، می توانیم از پله U-offset به عنوان پله ای مشابه قبلی تعریف کنیم ، اما با بیش از دو بخش.

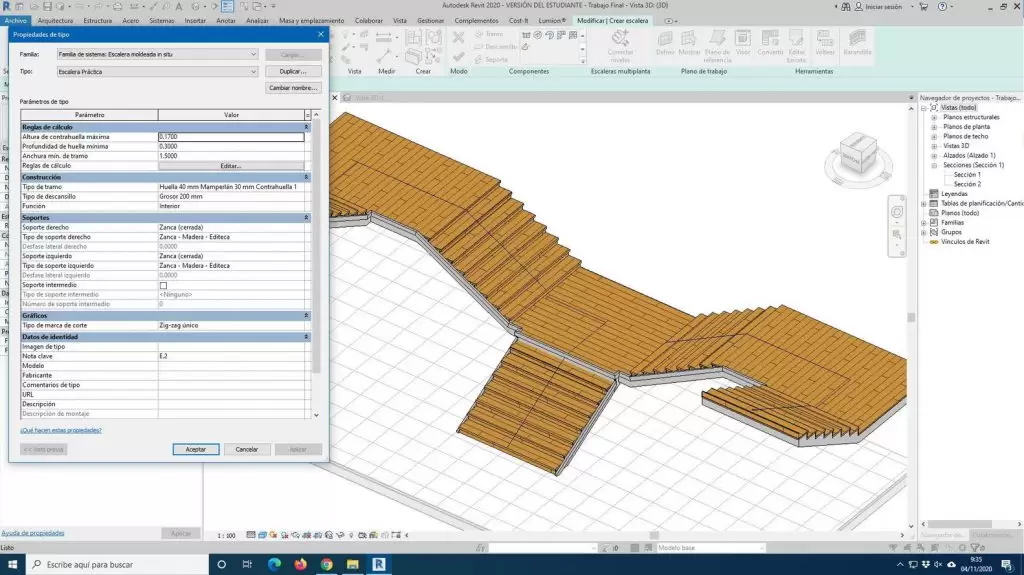

هنگامی که در Revit پله را مدلسازی می کنیم ، جدا از پارامتری کردن سطوحی که باید توسط پله به هم متصل شوند ، باید پارامترهایی از جمله: حداکثر ارتفاع ، عمق، حداقل عرض مقطع ، نوع فرود ، نوع دهانه ، پشتیبانی و غیره را نیز جزئیات دهیم. در نتیجه ، ما باید قبل از مدل سازی در Revit ، پیش فرضی در مورد راه پله ای که می خواهیم ایجاد کنیم داشته باشیم .

به پله ها و تفکیکشان از پاگرد توجه کنید . این تمایز یکی از پیشرفته ترین قسمت هاست زیرا در مورد پله های مدل شده به تفکیک ، جداسازی ها به صورت خودکار انجام می شوند.

سرانجام ، هم در مورد پله ها و هم در سطح شیب دار ، Revit نرده ها را به طور خودکار  مدل می کند. همچنین می توانیم این نرده ها را کپی و اصلاح کنیم ، که در مطالب بعدی در موردش توضیح خواهیم داد.

برای آموزش دقیق این موارد، می توانید به این قسمت نیز مراجعه کنید.
