“view template” چیست و چگونه می توان آن را در Revit ایجاد کرد؟

دسامبر 6, 2021
ارسال شده توسط
اخبار BIM

تمپلیت نما برای هر کاربر Revit بسیار مهم است. زیرا امکان می دهد تنظیمات استاندارد را برای نماها حفظ کند. تمپلیت view را می توان به عنوان گروهی از مشخصات تفسیر کرد که شامل مقیاس ، سطح جزئیات ، تنظیمات دید است. قالب view در مورد پایبندی به استانداردهای اداری و کسب ثبات در نقشه های ساختاری یا مجموعه اسناد برای کاربران بسیار مهم است. تمپلیت توسط کاربران و بسته به نحوه استفاده از نماها ایجاد می شود. تمپلیت باید در مورد هر نوع نما از جمله طبقه ، ارتفاع ، نمای سه بعدی و مقاطع و غیره ، کاملاً واضح باشد. به عنوان مثال می توان از سبک های مختلف نمای پلان مانند پارتیشن ، قدرت و سیگنال و تخریب و غیره استفاده کرد.

با استفاده از تنظیمات دید از پیش تعیین شده ، کاربران می توانند برای هر سبک یک الگوی مشاهده ایجاد کنند.

روند ایجاد تمپلیت در Revit

  • تمپلیت را می توان به روش های مختلف ایجاد کرد. به سادگی می توان با اصلاح الگوی view فعلی ، یک تمپلیت جدید ایجاد کرد.
  • کاربران Revit می توانند با کمک Graphic Display Options ، تمپلیت را ایجاد کنند.
  • برای ایجاد یک با اصلاح تمپلیت فعلی ، کاربران Revit باید روی “زبانه View” کلیک کنند.
  • سپس در تب View ، کاربران باید بر روی پتل Graphics کلیک کرده و گزینه کشویی View Temple را انتخاب کنند.

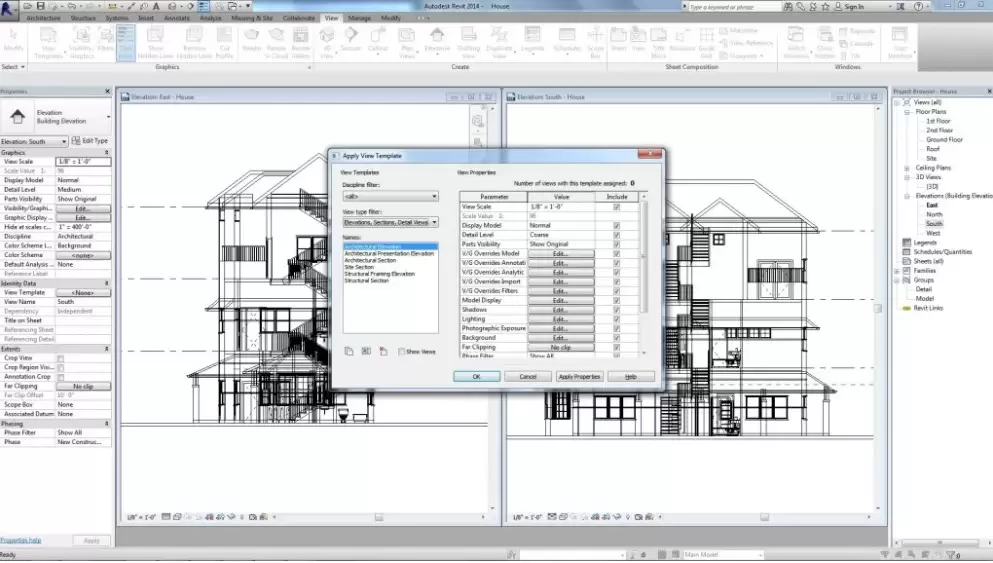

  • پس از انتخاب گزینه کشویی View Template ، در نهایت لازم است گزینه “Manage View Templates” را انتخاب کنند.
  • برای محدود کردن لیست تمپلیت ها ، کاربران Revit موظف هستند از فیلتر های مناسب در تمپلیت که در کادر View Template قرار دارد ، استفاده کنند.
  • از آنجا که مجموعه های مشخصی از مشخصات در تمپلیت برای هر نوع تما گنجانده شده است ، کاربران باید نوع نمای مناسب را برای تمپلیت مورد نظر انتخاب کنند.
  • برای وارد کردن نام برای تمپلیت جدید ، کاربران باید “Duplicate” را کلیک کنند.
  • پس از انتخاب “Duplicate” ، کادر New View Template باز می شود و پس از آن کاربران باید نامی اضافه کرده و “OK” را کلیک کنند.
  • پس از این کاربران باید تنظیمات تمپلیت را طبق نیاز خود ویرایش کنند.
  • برای انتخاب خصوصیات برای تمپلیت از گزینه Include استفاده کنید. برای حذف خصوصیات ، آپشن include باید پاک شود.
  • پس از انجام تغییرات لازم ، لازم است که کاربران روی “OK” کلیک کنند که در نهایت روند ما کامل می شود.
