راهنمای بهبود نقشه ها و جزئیات MEP با استفاده از BIM

چالش های استفاده از روش های سنتی (مبتنی بر CAD) برای نقشه های ME

نقشه های MEP مبتنی بر CAD با چالش های خاص خود همراه است:

• عدم توانایی در شناسایی تداخل ها به دلیل عدم تجسم و هماهنگی بین خدمات
• باز-طراحی و دوباره-کاری به دلیل اشتباهات میان رشته ای و مسائل مربوط به هماهنگی
• هزینه و زمان زیاد
• کیفیت طراحی هماهنگ پایین تر به دلیل فرآیندهای CAD سنتی
• فرایند BIM به پیمانکاران ، طراحی و مهندسی MEP و طرح ساخت کمک می کند

اهمیت نقشه های MEP در ساخت

پس از تهیه نقشه های هماهنگ شده توسط MEP ، انجام جزئیات ، ساخت و نصب به عهده پیمانکار MEP است.

ساخت ، نصب و برنامه ریزی بهتر

نقشه های MEP هماهنگی بین تیم های مکانیکی ، برقی و لوله کشی ، ساخت ، نصب و برنامه بهتر را امکان پذیر می کند.

نقشه های MEP به پیمانکاران کمک می کند تا سیستم های دقیق HVAC ، برقی و لوله کشی را ایجاد کنند.

کاهش زمان برای پیمانکاران و مهندسان

با داشتن مکان های دقیق مشخص شده در نقشه های MEP ، پیمانکاران می توانند از طریق نصب ثابت و قابل اعتماد در محل ، در وقت خود صرفه جویی کنند.

یکدستی اندازه ها و ماژول ها در سیستم های MEP

نقشه های هماهنگ MEP با امکان استاندارد سازی سیستم های MEP یکنواختی و عملکرد ساختمان را بهبود می بخشد.

تخمین دقیق هزینه

با در دست داشتن نقشه های هماهنگی MEP ، پیمانکاران می توانند به راحتی هزینه های اجزای سازنده و مصالح را دریافت کنند.

مدل های هماهنگ BIM نقشه های MEP را بهبود می دهند

هماهنگی MEP با پیشگامی BIM در مراحل اولیه چرخه حیات پروژه آغاز می شود. ثابت شده است که BIM تمایز اساسی در ایجاد و کاربرد نقشه های MEP است. رویکرد مبتنی بر BIM ترسیم و جزئیات را بسیار دقیق تر و قابل اطمینان تر می کند.

اطلاعات دقیق

دقت اطلاعات نقشه های MEP مبتنی بر BIM بسیار دقیق است. یک مدل BIM کاملاً هماهنگ در هر اطلاعات در سطوح مختلف LOD بسته بندی می شود.

مدل ۳D MEP BIM در LOD 300

مدل های بدون تداخل

مدل های BIM سه بعدی با همکاری رشته هایی مانند معماری ، ساختار و MEP ادغام می شوند. این مدل ها پس از هماهنگی و بدون تداخل ، مستندات دقیق و قابل اعتماد را ارائه می دهند. پیمانکاران می توانند این نقشه ها را از نرم افزارهایی مانند Revit در فرمت های مختلف مانند DWG ، PDF و غیره بکشند.

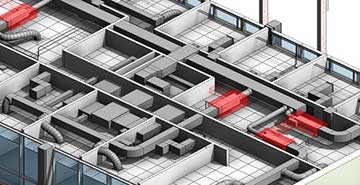

تشخیص تداخل BIM

حل و فصل تداخل

بررسی نداخل ها

تخمین و زمان بندی دقیق مصالح

بر اساس یک مدل هماهنگ و غنی از اطلاعات BIM ، می توان برنامه های دقیق و مقادیر مصالح را  ایجاد کرد.

هماهنگی بهتر منجر به کاهش RFI می شود

بیم باعث کاهش هزینه های ساخت ، افزایش کارایی پروژه و افزایش چرخه پروژه می شود.

تصمیمات آگاهانه با بیم

یک طراحی کاملاً هماهنگ شده می تواند در صرفه جویی کمک کند و پروژه ها را سریعتر انجام دهد. یک تیم آگاه می تواند مقیاس پذیری ، انعطاف پذیری ، چرخش سریع و هزینه های سربار کمتری را در نظر بگیرد.



Revit مدل سازی سه بعدی MEP

انواع نقشه های MEP

نقشه های MEP در ۵ دسته کلی طبقه بندی می شوند.

استفاده از فناوری با اتوماسیون

BIM با ابزارهای اتوماسیون تقویت می شود. خودکار کردن طرح های MEP با استفاده از Dynamo ، API ها و سایر پلاگین ها موفقیت در ساخت در محل را تضمین می کند.

• طراحی های پارامتری مبتنی بر دینامو به هماهنگی فضاها و ایجاد اطلاعات خانواده به عنوان ابزاری برای هماهنگی داده ها در میان فضاها و عناصر کمک می کند.
• ابزارهای Revitated Automated MEP به شما کمک می کند تا بارهای مکانیکی را بر اساس استانداردهای صنعت همراه با یک پلاگین بررسی مقدار برای محاسبه مقادیر مصالح محاسبه کنید.
• از پلاگین های Revit می توان برای افزودن اطلاعات به طور سیستماتیک برای هر عنصر MEP برای خروجی استفاده کرد تا مطابق با استانداردهای صنعت باشد.
• از دینامو می توان برای انتخاب خودکار ظرفیت تجهیزات ، بار خنک کننده و گرمایش ، اندازه لوله صحیح و غیره بر اساس اطلاعات استفاده کرد.
